제품 상세 정보:
|
| 디스플레이 유형: | TFT LCD, RGB | 화면 크기: | 3.5 인치 |
|---|---|---|---|
| 해결: | 320x480 화소 | 시청 방향: | 12:00 |
| 인터페이스: | MCU(16비트 병렬) | 작동 전압: | 2.6V – 3.3V(로직) |
| 핀 번호: | 핀 32개 | 연결: | 연결(맞춤형) |
| 표면 휘도: | 200cd/m2(니트) | 작동 온도.: | -20 ° C ~ +70 ° C |
| 수명 주도: | 40,000시간 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 3.5인치 TFT LCD 디스플레이 모듈,320x480 RGB LCD 디스플레이,산업 등급 TFT LCD |
||

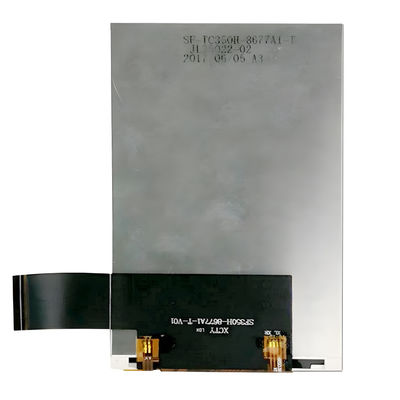

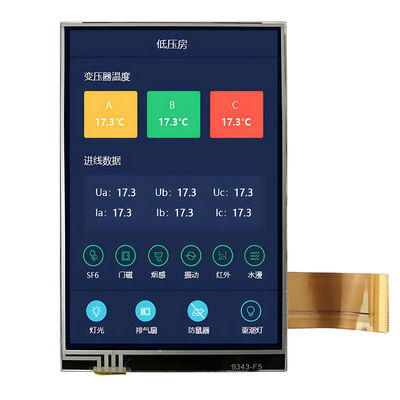

세이프 테크놀로지 리미티드 (Saef Technology Limited) 는 명확성, 신뢰성 및 통합 용이성이 중요한 까다로운 애플리케이션을 위해 설계된 강력한 3.5인치 TFT LCD 디스플레이 모듈을 소개합니다.밝은 320×480 RGB 패널ILI9488 드라이버와 넓은 운영 온도 범위로, 이 디스플레이는 산업용 HMI, 의료기기, 자동차 대시보드, IoT 단말기 및 휴대용 기기에 이상적입니다.
✅ 고해상도 TFT 디스플레이
320 × 480 RGB 픽셀은 선명한 텍스트, 그래픽 및 아이콘을 진정한 색상 표현으로 제공합니다.
✅ 넓은 작동 온도 범위
-20°C에서 +70°C까지 등급으로 지정되어, 공장 바닥에서 야외 키오스크까지 어려운 환경에서 안정적인 성능을 보장합니다.
✅ ILI9488 드라이버와 MCU 병렬 인터페이스
간단한 16비트 병렬 인터페이스는 빠른 데이터 전송과 일반적인 마이크로 컨트롤러 (STM32, PIC, AVR, NXP) 와의 쉽게 통합을 가능하게 합니다.
✅ 높은 밝기와 뛰어난 대조
200 cd/m2의 밝기와 700:1의 대비 비율은 밝은 주변 조명에서도 명확한 시야를 보장합니다.
✅ 넓게 보는 각도
수평 관측 각도 45°까지 왼쪽/우선, 수직 관측 각도 35°까지 위쪽 / 30° 아래쪽, 다중 사용자용 용도로 적합합니다.
✅ 낮은 전력 소모
전형적인 논리 전류 <5mA, 휴대용 장치의 배터리 수명을 연장하기 위해 효율적인 LED 백라이트 설계.
✅ 산업용 수준의 신뢰성
열 충격, 습도 및 산업 신뢰성 표준에 따라 긴 온도 주기로 테스트되었습니다.
✅ 사용자 정의 가능한 터치 및 디자인 옵션
우리는 무료 반 사용자 정의 디자인 지원을 제공합니다. 저항성 또는 용량 터치 패널을 추가하고, 커넥터를 수정하고, 펌웨어를 조정하거나, 정확한 사양에 따라 기계적인 윤곽을 조정합니다.
세이프의 3.5인치 TFT 모듈은 시스템 엔지니어를 염두에 두고 설계되었습니다.
통합 된 DC/DC 변환기 는 전원 공급 장치 설계 를 단순화 한다
보다 빠른 프로토타입 제작을 위해 상세한 타이밍 다이어그램과 초기화 코드가 제공됩니다.
강화 된 구부러지기 영역과 함께 FPC는 컴팩트 디자인에서 신뢰할 수있는 연결을 보장합니다.
정밀 장착 및 조립을 위한 허용값이 포함된 기계 도면
산업용 제어판, 의료용 모니터, 차량 디스플레이 또는 스마트 홈 컨트롤러를 개발하든 간에 이 모듈은 최소한의 설계 비용으로 신뢰할 수 있는 성능을 제공합니다.
기술 전문 지식: 우리의 엔지니어링 팀은 스케마 검토, 펌웨어 튜닝 및 사용자 정의 요청을 지원합니다.
빠른 프로토타입 제작: 샘플은 5~7 일 이내에 완전한 문서와 함께 제공됩니다.
시장 준비: 유럽 및 북미 시장에 원활한 진출을 위해 ROHS, REACH 및 CE 지침을 준수합니다.
품질 보장: 각 단위는 AQL 검사를 MIL-STD-105E 레벨 II에 따라 0.65%의 AQL를 주요 결함에 대해 통과합니다.
산업용 HMI 및 제어판
의료 모니터링 및 진단 장치
자동차 및 해상 디스플레이
휴대용 시험 및 측정 장비
사물인터넷 게이트웨이 및 스마트 홈 패널
소매 POS 및 키오스크 시스템
자신감 을 가지고 디자인 할 준비가 되셨습니까?
데이터 시트, 샘플 초기화 코드 또는 무료 디자인 컨설팅을 위해 기술 판매 팀과 연락하십시오. 귀하의 정확한 요구 사항을 충족하는 디스플레이를 통합하는 데 도움이 될 수 있습니다.
기계적 차원
핀 인터페이스 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 ~ 2 | K | 오 | LED 카थो드 |
| 3~4 | A | 오 | LED 아노드 |
| 5 | NC | - | 열어 |
| 6~7 | GND | 난 | 토지 |
| 8-9 | VCC | 난 | 전원 공급 2.8V 전압 |
| 10 | NC | - | 열어 |
| 11 | WR | 난 | 스트로브 신호 입력 핀을 입력 |
| 12 | RS | 난 | 레지스터 선택 신호 |
| 13 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 14 | 연구 및 개발 | 난 | 스트로브 신호 입력 핀을 읽어 |
| 15-30 | DB0-DB15 | I/O | 데이터 I/O 표시 |
| 31 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 32 | GND | 난 | 토지 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 00.3~4.6 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 |
|
운영전압 |
VDD | 2.6 | 2.8 | 3.3 | V |
| 공급 전류 | IDD | - | - | 5 | mA |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
입력 누출전류 |
IIL | - 1개0 | - | 1.0 | μA |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
| 공급 전압 | Vf | - | 3.2 | 3.4 | V | If= 120mA |
| 공급 전류 | 만약 | - | 120 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | - | - | mW | - |
| LCM에 대한 광대성 |
- |
200 | - | Cd/m2 | If= 120mA | |
| LCM에 대한 통일성 | - | - | - | - | % | if=120 mA |
| 백라이트 색상 | 흰색 | |||||
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 분 | 유형 | 맥스 | ||||||
| 1 | 반응 시간 | Tr+Tf | 25°C |
- |
25 |
- |
미스 | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 6.1 | - | - | |
|
3 |
대조율 |
Cr |
θ=0, 정상 보는 것각 |
500 |
700 |
- |
- |
|
|
4 |
관람각 |
오, 오 | θR |
CR>10 |
40 | 45 | - |
그레그 |
| θL | 40 | 45 | - | |||||
| 베르 | Θ+ | 30 | 35 | - | ||||
| - 아니... | 15 | 30 | - | |||||
