제품 상세 정보:
|
| 제품: | 2.2인치 QVGA RGB TFT LCD | 해결: | 240x320픽셀 |
|---|---|---|---|
| 터치스크린: | 터치 스크린 없이 | 시청 방향: | 12시 |
| 인터페이스: | RGB 18비트 | 핀 번호: | 핀 39개 |
| 연결: | 플러그 | 표면 휘도: | 300 CD/M2 |
| 작동 온도.: | -20C 내지 +70C | 규정 준수: | 순응한 한계와 로에스 |

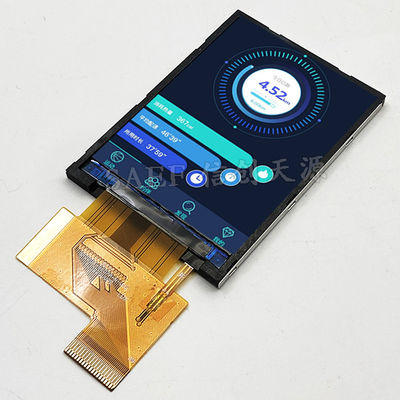

SF-TC220T-8607A-N: 다재다능한 임베디드 시스템 통합을 위해 설계된 고성능 2.2인치 TFT LCD 모듈
Saef Technology Limited는 SF-TC220T-8607A-N을(를) 선보입니다. 이는 견고하고 다재다능한 2.2인치 TFT LCD 모듈로 선명한 QVGA(240x320) 해상도를 제공합니다. 강력한 ST7789V 드라이버 IC를 탑재하고 유연하고 구성 가능한 병렬 인터페이스(RGB 또는 MCU 모드)를 제공하는 이 모듈은 미국 및 유럽의 엔지니어와 개발자를 위해 설계되었으며, 산업 제어, 휴대용 의료 기기, 스마트 홈 인터페이스 및 IoT 터미널에 안정적이고 시인성이 뛰어난 디스플레이가 필요한 경우에 적합합니다. 소형 폼 팩터와 -20°C ~ +70°C 작동 범위는 상업 환경과 까다로운 환경 모두에서 믿을 수 있는 선택입니다.
기술 심층 분석: 핵심 통합 과제 해결
임베디드 디스플레이의 특정 설계 난제를 해결하도록 설계:
최적의 프로세서 매칭을 위한 인터페이스 유연성: 이 모듈의 핵심 강점은 구성 가능한 병렬 인터페이스입니다. IM[3:0] 핀을 사용하여 엔지니어는 고속, 전용 디스플레이 컨트롤러를 위한 16/18비트 RGB 모드 또는 마이크로컨트롤러에 직접 연결하기 위한 MCU 병렬 모드(8080/6800 시리즈)를 선택할 수 있습니다. 이는 호스트 프로세서의 기본 인터페이스와 일치하는 디스플레이를 선택하는 일반적인 딜레마를 해결하여 외부 브리지 IC가 필요하지 않도록 하고 PCB 설계를 단순화합니다.
소형 크기에서 뛰어난 광학 성능: 일반적인 밝기 300니트와 700:1의 명암비로 이 2.2인치 디스플레이는 뛰어난 가독성을 보장합니다. 12시 방향 시야각은 휴대용 장치 또는 제어판에서 일반적인 수직 장착에 최적화되어 기본 사용자에게 일관된 색상과 대비를 제공합니다.
장기간의 신뢰성을 위한 견고한 구조: 지속적인 작동의 어려움을 견딜 수 있도록 설계된 이 모듈은 광범위한 산업 온도 범위에 대해 평가되었으며 고/저온 작동, 열 충격 및 습도 저항을 포함한 포괄적인 신뢰성 테스트를 거쳤습니다. 이는 공장 현장에서 자동차 내부까지 다양한 응용 분야에서 안정적인 성능을 보장합니다.
간소화된 전원 설계: 별도의 로직(IOVCC: 1.8V/2.8V) 및 아날로그(VDD: 2.8V) 전원 공급 핀을 통해 세분화된 전원 관리가 가능하여 배터리 구동 휴대용 장치에서 중요한 요소인 전체 시스템 전력 소비를 최적화하는 데 도움이 됩니다.
대상 응용 분야 및 사용자 정의 가능성
다음과 같은 사용자 상호 작용 향상에 이상적:
산업용 휴대형 터미널 및 HMI: 다양한 환경 조건에서 선명하고 반응성이 뛰어난 디스플레이가 필요한 데이터 로거, 휴대용 테스트 장비 및 제어판용.
소비자 가전 및 스마트 가전: 생생한 컬러 UI가 필요한 고급 리모컨, 온도 조절기 인터페이스, 오디오 장비 디스플레이 및 스마트 주방 가전 제품에 적합합니다.
자동차 애프터마켓 및 텔레매틱스: 지정된 온도 범위 내에서 대시 장착 디스플레이, 뒷좌석 엔터테인먼트 제어 또는 진단 도구에 적합합니다.
Saef Technology: 맞춤형 디스플레이 솔루션을 위한 파트너
맞춤화를 통해 격차 해소: 설계에 저항막(RTP) 또는 정전용량(CTP) 터치 기능이 필요하십니까? 특정 FPC 길이, 커넥터 유형 또는 백라이트 밝기가 필요하십니까? 저희는 낮은 MOQ로 유연한 맞춤화 서비스를 제공합니다. 터치 패널을 통합하거나, 구성을 수정하거나, 사양을 조정하여 제품에 완벽하게 맞는 디스플레이 모듈을 만들 수 있습니다.
엔지니어를 위한 설계 지원: 당사는 자세한 핀아웃 설명, 인터페이스 타이밍 사양(설정/유지 시간), 전원 시퀀싱 지침 및 초기화 코드 예제를 포함한 완전하고 명확한 기술 문서를 제공합니다. 이를 통해 엔지니어링 팀은 빠르고 자신 있게 통합할 수 있습니다.
글로벌 시장을 위한 품질 및 규정 준수: ISO9001:2015 인증 품질 시스템 하에 제조되었으며 RoHS 및 REACH 환경 표준을 준수하는 당사 모듈은 북미 및 유럽 시장의 엄격한 요구 사항을 충족하도록 설계되어 최종 제품의 인증을 원활하게 진행할 수 있습니다.
기술 구매자를 위한 행동 촉구
의사 결정자를 위해 설계: 당사는 엔지니어와 조달 전문가가 평가하는 기준을 이해합니다. 즉, 기술 사양, 신뢰성 데이터, 공급업체 유연성 및 총 통합 비용입니다.
평가 요청: 당사는 제품 디자이너, 임베디드 엔지니어 및 소싱 전문가가 SF-TC220T-8607A-N을 평가하도록 초대합니다. 샘플을 요청하거나, 특정 응용 분야 요구 사항을 논의하거나, 프로젝트에 대한 맞춤화 옵션을 탐색하려면 기술 영업팀에 문의하십시오. 구성 요소뿐만 아니라 제품 비전을 실현하는 최적화된 디스플레이 솔루션을 제공하는 데 전념하는 기술 파트너로 Saef를 선택하십시오.
기계적 치수
PIN 인터페이스 정의
| NO. | PIN 이름 | I/O | 설명 |
| 1 | LEDA | O | LED 양극 |
| 2 | LEDK | O | LED 음극 |
| 3 | IOVCC | I | 전원 공급 장치 2.8V/1.8V 전압 |
| 4 | VDD | I | 전원 공급 장치 2.8V 전압 |
| 5 | SDO | I | SPI 인터페이스 출력 핀 |
| 6 | TE | I | 눈물 효과 출력 핀 |
| 7-24 | DB17-DB0 | I/O | 디스플레이 데이터 I/O |
| 25 | SDA | I | SPI 인터페이스 입력 핀 |
| 26 | DOTCLK | I | 각 날짜를 샘플링하는 클럭 신호 |
| 27 | ENABLE | I | RGB 인터페이스 작동을 위한 데이터 활성화 신호 |
| 28 | HSYNC | I | 수평 동기화 신호 |
| 29 | VSYNC | I | 수직 동기화 신호 |
| 30 | RD | I | 읽기 스트로브 신호 입력 핀 |
| 31 | WRX | I | 쓰기 스트로브 신호 입력 핀 |
| 32 | DCX | I | 레지스터 선택 신호 |
| 33 | CS | I | 칩 선택 신호에 대한 입력 핀 |
| 34 | RESET | I | LCM 리셋 입력 신호 |
| 35 | IM0 | I | MCU 인터페이스 모드 선택. |
| 36 | IM1 | I | MCU 인터페이스 모드 선택. |
| 37 | IM2 | I | MCU 인터페이스 모드 선택. |
| 38 | IM3 | I | MCU 인터페이스 모드 선택. |
| 39 | GND | I | 접지 |
최대 절대 한계
| 항목 | 기호 | 값 | 단위 |
| 로직용 전원 공급 전압 | VDD | 0.3~4.6 | V |
| 입력 전압 | Vin | VDD+0.3 | V |
| 작동 온도 | Topr | -20 ~ 70 | °C |
| 보관 온도 | Tstg | -30 ~ 80 | °C |
DC 특성
| 항목 | 기호 | 최소 | 유형 | 최대 | 단위 | 테스트 조건 |
|
작동 전압 |
VDD | 2.6 | 2.8 | 3.3 | V |
- |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25.C |
| 입력 전압 | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
입력 누설 전류 |
IIL | -1.0 |
- |
1.0 | μA | VIN=VDD 또는 VSS |
LED 백라이트 특성
| 항목 | 기호 | MIN | TYP | MAX | UNIT |
테스트 조건 |
| 공급 전압 | Vf | - | 3.2 | - | V | If= 80mA |
| 공급 전류 | If | - | 80 | - | mA | - |
| 역전압 | Vr | - | - | - | V | - |
| 전력 소비 | Pd | - | - | - | mW | - |
| LCM의 광도 |
- |
- | 300 |
- |
Cd/m2 | If= 80 mA |
| LCM의 균일성 | - | - | - | - | % | If=80 mA |
| 백라이트 색상 | 흰색 | |||||
광학 특성
| No. | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 최소 | 일반 | 최대 | ||||||
| 1 | 응답 시간 | Tr+Tf | 25℃ |
- |
25 |
- |
Ms | |
| 2 | 투과율(PL 포함) | T(%) |
- |
- |
6.1 |
- |
- |
|
|
3 |
대비율 |
Cr |
θ=0, 일반 보기 각도 |
500 |
700 |
- |
- |
|
|
4 |
보기 각도 |
수평. | θR |
CR>10 |
- | 60 | - |
Deg |
| θL | - | 60 | - | |||||
| 수직. | Θ+ | - | 35 | - | ||||
| Θ- | - | 45 | - | |||||
