제품 상세 정보:
|
| 제품: | TFT LCD 디스플레이 | 화면 크기: | 0.96인치(대각선) |
|---|---|---|---|
| 해결: | 80(RGB)×160픽셀 | 인터페이스: | 4선 SPI(직렬 주변기기 인터페이스) |
| 드라이버 IC: | ST7735S | 명도: | 260cd/m²(일반) |
| 시야각: | 80°(모든 방향) | 작동 온도.: | -20 ° C ~ +70 ° C |
| 모듈 크기: | 13.5mm(H) x 27.9mm(V) x 1.5mm(D) | 공급 전압: | 2.8V / 3.3V(VCC), 1.8V/2.8V/3.3V(IOVCC) |
| 백라이트: | 1x 백색 LED(일반 20mA) | 규정 준수: | ROHS, 도달 |

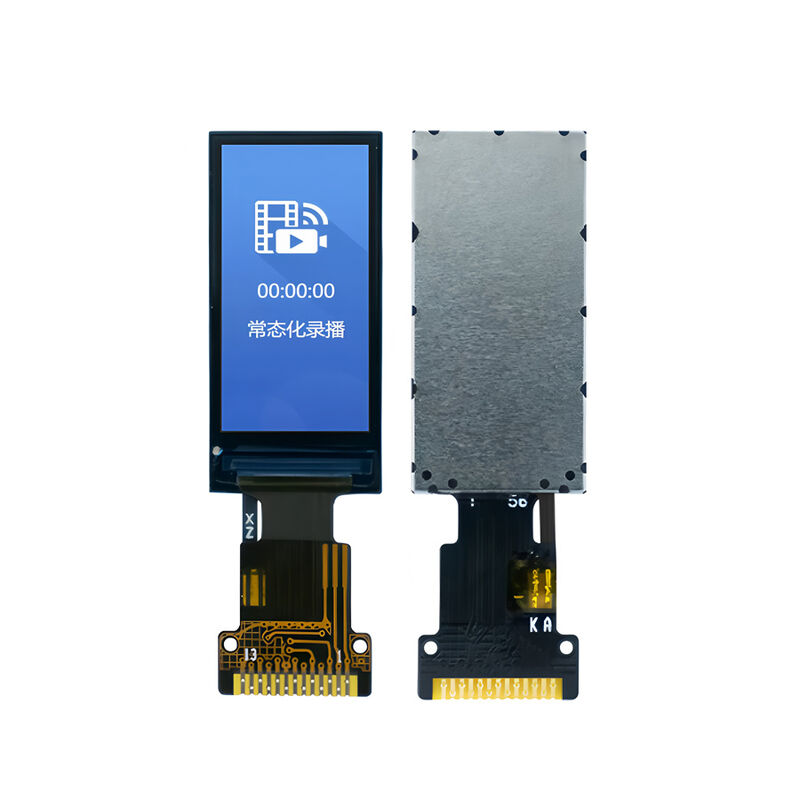

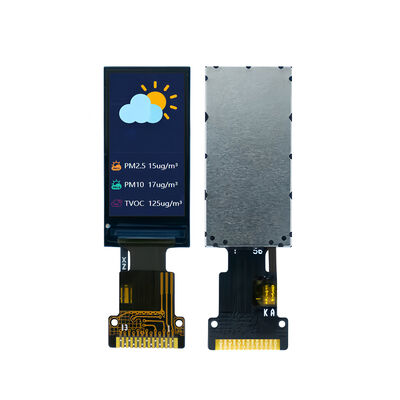

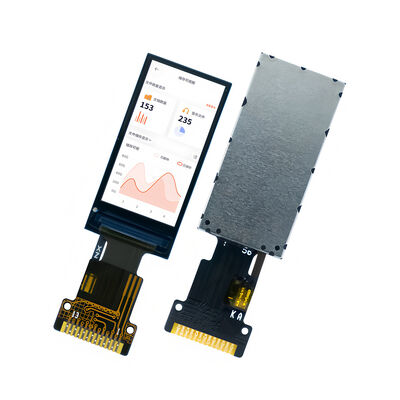

SFTO096JY-7419AN: 공간 제한된 임베디드 시스템에 대한 궁극적인 초소형 컬러 디스플레이 솔루션
세이프 테크놀로지 리미티드가 설계한 SFTO096JY-7419AN은 소형 화면 디스플레이의 기준을 정의합니다. 이 0.96인치 TFT LCD 모듈은 13cm의 믿을 수 없을 정도로.5mm x 27.9mm. 간단한 4선 SPI 인터페이스를 통해 인기 있는 ST7735S IC를 통해 작동, 그것은 착용 가능한 기술에 대한 신뢰할 수 있는, 저전력 컬러 디스플레이 솔루션을 미국과 유럽의 엔지니어들에게 제공합니다.사물인터넷 센서, 휴대용 의료기기, 그리고 모든 큐브 밀리미터가 중요한 컴팩트 산업 제어장치
다른 사람들이 들어갈 수 없는 곳에 통합을 위해 설계되었습니다.
최소한의 PCB 부동산을 극대화합니다. 단지 10.8mm x 21.7mm의 활성 영역과 1.5mm의 전체 모듈 깊이로,이 디스플레이는 우표 크기 장치에 사용자 인터페이스를 추가하는 주요 과제를 해결합니다.색상 상태 표시, 기본 그래픽 및 데이터 판독을 가능하게 합니다. 이전에는 LED만 가능했습니다.
마이크로컨트롤러 친화적 효율성: 4선 SPI 인터페이스는 핀 수 요구 사항을 최소화합니다 (CS, DC, RESET, SDA, SCL),ARM Cortex-M0+ 또는 ESP32와 같은 자원이 제한된 마이크로 컨트롤러 (MCU) 에 중요한 GPIO를 풀어줍니다.이것은 PCB 라우팅을 단순화하고 병렬 인터페이스에 비해 펌웨어 오버헤드를 줄입니다.
작은 패키지에서 높은 가시성: 크기가 크지만 800: 1 대비 비율로 밝은 260 nit 출력을 제공하여 다양한 조명 조건에서 명확한 가독성을 보장합니다.80도 보는 각은 장치 방향의 유연성을 제공합니다.
까다로운 애플리케이션에 견고하다: -20°C에서 +70°C까지 작동하도록 설계되어 있으며 전체적인 환경 스트레스 테스트 (열순환, 진동, ESD) 에 노출된다.이 모듈은 휴대용 및 야외 사용의 엄격함을 견딜 수 있도록 설계되었습니다..
간소화된 전력 관리: 유연한 로직 (IOVCC: 1.8V/3.3V) 및 아날로그 (VCC: 2.8V/3.3V) 공급 전압, 단일 저류 LED 백글라이트와 결합저전력 시스템 아키텍처에 통합을 용이하게.
다음 세대의 마이크로 장치에 이상적입니다.
웨어러블 전자제품 및 건강 모니터 (피트니스 밴드, 스마트 패치): 최소 크기와 전력 영향으로 필수 사용자 피드백을 제공합니다.
산업용 사물인터넷 센서 및 휴대용 도구: 휴대용 진단 장비에서 실시간 판독, 구성 메뉴 또는 상태 코드를 표시하기 위해.
소비자 전자 인터페이스 (스마트 홈, 오디오 장치): 컴팩트 리모컨, 블루투스 추적기 또는 스마트 가전 컨트롤에 프리미엄 피드백을 추가합니다.
휴대용 의료 및 진단 장치: 중요한 수치 데이터 또는 간단한 파형 표시가 필요한 컴팩트 모니터에 적합합니다.
세이프 기술: 소형 디스플레이 솔루션의 파트너
당신의 정확한 필요에 맞게 사용자 정의: 대화형 마이크로 인터페이스를 위해 터치 지원 버전 (RTP 또는 PCAP) 을 필요로합니까? 다른 커넥터 또는 FPC 지향이 필요합니까?우리는 낮은 MOQ 사용자 정의와 반 사용자 정의 디자인에 전문입니다96인치 플랫폼은 여러분의 기계적, 전기적 요구사항에 맞습니다.
신뢰성 높은 제조를 위해 설계: 모듈은 MIL-STD-105E에 따라 AQL 검사를 받으며 대량 생산에 대한 일관된 품질을 보장합니다. 우리는 완전한 통합 지원을 제공합니다:스케마적 참조, 드라이버 라이브러리, 그리고 정확한 2D/3D 기계 파일.
글로벌 시장에 대한 신뢰할 수있는 공급망: ISO 인증 제조업체로서 우리의 제품은 EU RoHS 및 REACH 준수 사항을 충족하도록 설계되었습니다.북미 및 유럽 시장에 대한 제품에 원활한 통합을 촉진.
엔지니어 기술 보증
입증된 신뢰성: 종합적인 신뢰성 테스트는 열, 기계 및 환경 스트레스 하에서의 성능을 검증합니다.
엔지니어 중심의 문서: 우리는 명확한 데이터 시트, 초기화 시퀀스 및 응용 프로그램 메모를 제공하여 프로토타입 제작 단계를 며칠에서 몇 시간으로 가속화합니다.
샘플 & 지원 준비: 우리는 임베디드 하드웨어 엔지니어, 제품 설계자 및 조달 전문가를 SFTO096JY-7419AN을 평가하도록 초대합니다. 샘플을 요청하기 위해 기술 판매 팀과 연락하십시오.사용자 정의 아이디어를 논의, 또는 프로젝트별 요금을 얻습니다. 디스플레이 기능이나 공급자의 신뢰성을 손상시키지 않고 크기의 제약을 극복하기 위해 Saef과 파트너십을 맺습니다.
기계적 차원
핀 인터페이스 정의
| 핀. 아니. | 기호 | 설명 |
| 1 | TP0 | TP 인터페이스 |
| 2 | TP1 | TP 인터페이스 |
| 3 | SDA |
일련 데이터 입력 |
| 4 | SCL |
일련 시계 핀. |
|
5 |
D/C |
레지스터를 선택 D/C= ∆ 1 ∆: 데이터를 표시합니다. D/C=0: 명령 데이터 |
| 6 | 재설정 |
LCM 리셋 핀 |
| 7 | CS |
칩 선택 핀 (~) |
| 8 | GND | 토지 |
| 9 | NC | 빈 PIN |
| 10 | VCC |
아날로그용 전원 공급 장치 (2.8V-3.3V) |
| 11 | LEDK |
백라이트 카토드 |
| 12 | LEDA |
백라이트 안오드 |
| 13 | GND | 토지 |
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 습도 | RH |
-- |
90% (최대 60C) | RH |
전기 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | 1.65 | 10.8/2.8 | 3.3 | V |
| 아날로그 공급 전압 | VCC | 2.6 | 2.8 | 3.3 |
-- |
| 입력 전류 | 확인 |
-- |
20 |
-- |
mA |
백라이트 단위 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전압 | Vf | 3.0 | 3.2 | 3.4 | V |
| 전류 | 만약 |
-- |
20 |
-- |
mA |
| 운용 수명 |
-- |
20000 | 30000 |
-- |
시간 |
| 표면 밝기 |
-- |
-- |
260 |
-- |
cd/m2 |
