제품 상세 정보:
|
| 제품: | RTP를 갖춘 TFT LCD 디스플레이 | 화면 크기: | 2.4인치(대각선) |
|---|---|---|---|
| 해결: | 240(RGB) x 320픽셀(QVGA) | 패널 기술: | IPS(평면 내 스위칭) |
| 드라이버 IC: | ST7789V | 인터페이스: | 8비트 MCU 병렬(8080 시리즈 호환) |
| 터치스크린: | 4선 저항막 터치 패널(RTP) | 밝기(일반): | 250 CD/m² |
| 작동 온도: | -20 ° C ~ +70 ° C | 시야각: | 80° / 80° / 80° / 80°(IPS 와이드 뷰) |
| 규정 준수: | 순응한 한계와 로에스 | 패키지: | 커넥터가 있는 FPC |

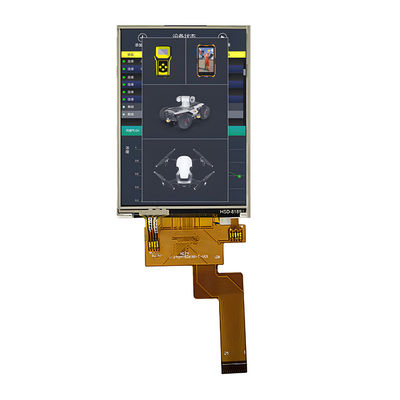

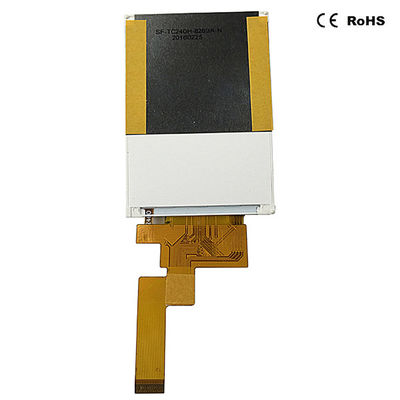

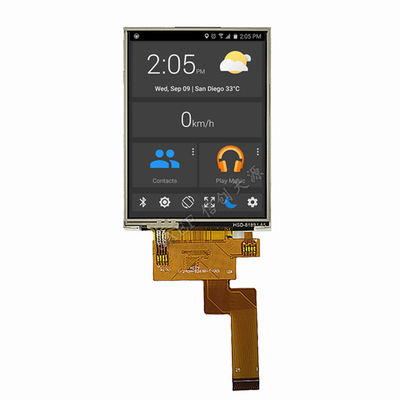

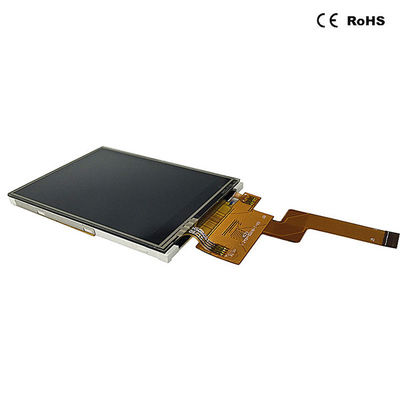

SF-TC240H-8269B-T: 임베디드 시스템 및 HMI 애플리케이션에 최적화된 작고 안정적인 2.4인치 IPS TFT LCD 모듈
Saef Technology Limited에서 제작한 SF-TC240H-8269B-T는 넓은 시야각을 위한 IPS 기술과 내장형 4선 저항막 터치 패널(RTP)을 갖춘 고가시성 2.4인치 TFT LCD 모듈입니다. 240x320 QVGA 해상도, 간단한 8비트 MCU 병렬 인터페이스 및 견고한 -20°C ~ +70°C 작동 범위를 갖춘 이 모듈은 공간, 비용 및 신뢰성이 가장 중요한 휴대용 의료 장치, 산업용 핸드헬드 단말기, 가전 제품 및 IoT 대시보드를 설계하는 미국 및 유럽의 엔지니어에게 이상적인 디스플레이 솔루션입니다.
소형 장치 개발의 핵심 설계 과제 해결:
모든 각도에서 뛰어난 가독성: IPS 패널 기술은 모든 방향에서 80도 시야각에 걸쳐 일관된 색상과 대비를 보장합니다. 이는 작업자가 수직이 아닌 각도에서 휴대용 도구나 고정 패널을 볼 때 발생하는 이미지 반전 또는 색상 변화의 일반적인 문제를 해결합니다.
마이크로컨트롤러를 위한 단순화된 통합: 직접 8비트 MCU 병렬 인터페이스(8080 시리즈 호환) 및 ST7789V 드라이버 IC 덕분에 복잡한 프로토콜 변환기가 필요하지 않습니다. 엔지니어는 이를 다양한 저가형 마이크로컨트롤러(ARM Cortex-M 등)에 직접 연결할 수 있어 SPI 전용 또는 MIPI 기반 디스플레이에 비해 BOM 비용과 펌웨어 복잡성을 크게 줄일 수 있습니다.
입증되고 비용 효율적인 터치 입력: 통합 4선 저항막 터치 패널(RTP)은 터치 수명이 1,000,000회인 안정적인 단일 터치 입력을 제공하고 스타일러스나 장갑과 함께 작동하며 실수로 액체나 잔해에 닿는 일이 없습니다. 이는 정전식 터치가 적합하지 않을 수 있는 많은 산업 및 의료 환경에서 실용적인 선택입니다.
장기적인 신뢰성을 위해 제작: 120시간의 고온/저온 및 습도 작동 테스트를 거쳐 모듈은 내구성을 갖도록 설계되었습니다. LED 백라이트는 조정 가능한 밝기와 우수한 균일성을 제공하여 다양한 주변 조명 조건에서 장기적인 성능을 보장합니다.
공간 효율적인 폼 팩터: 60.26mm x 42.72mm x 3.4mm의 컴팩트한 외형과 단일 FPC를 통한 연결을 통해 휴대용 및 웨어러블 장치 설계에 중요한 고려 사항인 핵심 전자 장치의 사용 가능한 공간을 최대화합니다.
다음과 같은 인터페이스 문제를 해결하는 데 적합합니다.
산업용 휴대용 도구 및 테스트 장비(미국/독일 중심): 밝은 조명에서 선명한 가시성과 신뢰할 수 있는 장갑 호환 터치 입력이 필수적인 데이터 로거, 멀티미터 및 휴대용 스캐너에 사용됩니다.
의료 및 건강 모니터링 장치: 임상 환경에서 안정적으로 작동하는 강력하고 세척하기 쉬운 인터페이스가 필요한 환자 모니터, 주입 펌프 및 진단 도구에 적합합니다.
스마트 홈 컨트롤 및 가전제품: 비용 효율적이고 사용자 친화적인 터치 인터페이스가 필요한 온도 조절기 인터페이스, 보안 패널 키패드 및 가전제품 디스플레이에 적합합니다.
Saef Technology: 유연한 디스플레이 파트너
정확한 요구 사항에 맞게 조정: 비용 절감을 위해 터치 없는 버전(RTP)이 필요하십니까? 아니면 다른 터치 컨트롤러 인터페이스가 필요합니까? 우리는 이 2.4인치 모듈을 특정 프로젝트 요구 사항에 맞게 맞춤화할 수 있는 유연한 맞춤화 및 낮은 MOQ 옵션을 제공하여 출시 기간을 단축합니다.
제조용으로 설계: 이 모듈은 MIL-STD-105E 레벨 II에 따라 AQL 검사를 거쳐 생산 라인의 일관된 품질을 보장합니다. PCB 레이아웃과 소프트웨어 개발을 간소화하기 위해 정밀한 기계 도면, 핀아웃 정의, 초기화 코드 예제를 포함한 완전한 문서가 제공됩니다.
글로벌 시장을 위한 신뢰할 수 있는 공급: ISO 인증 제조업체인 Saef는 제품이 국제 표준을 충족하도록 제작되어 북미 및 유럽 연합의 OEM에게 안정적인 공급망을 제공합니다.
기술 보증 및 다음 단계
견고한 품질 기반: 환경적 스트레스 전반에 걸쳐 성능을 검증하는 포괄적인 신뢰성 테스트를 통해 엄격한 품질 관리 시스템 하에서 제조되었습니다.
엔지니어 중심 지원: 확실한 통합에 필요한 기술 데이터를 제공합니다. 우리 팀은 임베디드 설계의 과제를 이해하고 있으며 프로토타입 제작 단계를 지원할 준비가 되어 있습니다.
프로젝트 평가: 임베디드 시스템 엔지니어, 제품 디자이너 및 조달 전문가를 초대하여 SF-TC240H-8269B-T를 평가합니다. 샘플을 요청하거나, 맞춤화 가능성에 대해 논의하거나, 경쟁력 있는 견적을 받으려면 지금 저희에게 연락하십시오. 입증된 성능과 고유한 디자인 비전에 맞는 유연성을 결합한 디스플레이 파트너로 Saef를 선택하세요.
기계적 치수
핀 인터페이스 정의
| 아니요. | 핀 이름 | 입출력 | 설명 |
| 1 | LED_K | 영형 | LED 음극 |
| 2 | LED_A | 영형 | LED 양극 |
| 3 | 접지 | 나 | 지면 |
| 4 | VCC | 나 | 전원 공급 장치 2.8V 전압 |
| 5 | IOVCC | 나 | 전원 공급 장치 2.8V/1.8V 전압 |
| 6 | FMARK | 영형 | 눈물 효과 출력 핀 |
| 7 | /CS | 나 | 칩 선택 신호용 입력 핀 |
| 8 | 다시 놓기 | 나 | LCM 리셋 입력 신호 |
| 9 | RS | 나 | 선택 신호 등록 |
| 10 | /WR | 나 | 스트로브 신호 입력 핀 쓰기 |
| 11 | /RD | 나 | 스트로브 신호 입력 핀 읽기 |
| 12 | 접지 | 나 | 지면 |
| 13-20 | DB7-DB0 | 입출력 | 디스플레이 데이터 I/O |
| 21 | 접지 | 나 | 지면 |
| 22 | XR | 영형 | 터치 패널 핀 |
| 23 | YD | 영형 | 터치 패널 핀 |
| 24 | 특대 | 영형 | 터치 패널 핀 |
| 25 | 유 | 영형 | 터치 패널 핀 |
최대 절대 한도
| 목 | 상징 | 값 | 단위 |
| 로직용 전원 전압 | VDD | 1.6~3.3 | 다섯 |
| 입력 전압 | 빈 | VDD+0.3 | 다섯 |
| 작동 온도 | 토퍼 | -20~70 | ℃ |
| 보관온도 | 쯧쯧 | -30~80 | ℃ |
DC 특성
| 목 | 상징 | 최소 | 유형 | 맥스 | 단위 | 테스트 조건 |
|
운영 중전압 |
VDD | 2.6 | 2.8 | 3.3 | 다섯 | - |
| 공급 전류 | IDD | - | - | 5 | 엄마 | VDD=2.8V,Ta=25°C |
| 입력 전압 | VIH | 0.8VDD | - | VDD | 다섯 |
- |
| 빌 | 0 | - | 0.2VDD | 다섯 | ||
|
입력누설현재의 |
IIL | -1.0 | - | 1.0 | μA | VIN=VDD 또는 VSS |
백라이트 전기광학 특성
| 목 | 상징 | 최소 | 일반 | 최대 | 단위 |
시험 상태 |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | 다섯 | =80mA인 경우 |
| 공급 전류 | 만약에 | - | 80 | - | 엄마 | - |
| 역전압 | VR | - | - | 5 | 다섯 | - |
| 전력 손실 | PD | - | - | 밀리와트 | - | |
| LCM의 광도 |
- |
- | 250 | - | CD/m2 | =80mA인 경우 |
| LCM의 균일성 | - | 80 | - | - | % | =80mA인 경우 |
| 백라이트 색상 | 하얀색 | |||||
저항막 방식 터치 패널 사양
| 목 | 상징 | 최소 | 유형. | 최대. | 단위 | 주목 |
| 투명도 | - | - | 82 | - | % | JIS K-7105 |
| 안개 | - | - | 1 | - | % | JIS K-7105 |
| 표면의 경도 | - | - | 3 | - | 시간 | 150gf45° |
| FPC 박리강도 | - | 5 | - | N | 상향 90° | |
| FPC 벤딩 | - | - | 3 | - | 주기 | R= 1.0, 90° |
| 입력 힘 | - | - | 50 | 여자친구 | - | |
| 정격전압 | 브이터치 | 7 | 다섯 | DC | ||
| X축 저항 | 수신 | 300 | 900 |
FPC 핀 |
||
| X축 저항 | 라이 | 200 | 500 | |||
| 선형성 | - | - | ±1.5 | ±2.0 | % | - |
| 수다쟁이 | - | - | - | 20 | ms | - |
| 절연저항 | 리 | 10 | - | - | MΩ | - |
| 노트라이프 | - | 100,000 | - | - | 타임스 | - |
| 입력 수명 | - | 1,000,000 | - | - | 타임스 | - |
