제품 상세 정보:
|
| 제품: | TFT LCD 디스플레이 | 화면 크기: | 5.0인치(대각선) |
|---|---|---|---|
| 해결: | 480(RGB)×854픽셀 | 휘도: | 300cd/m²(니트) |
| 인터페이스: | RGB 565 병렬 | 드라이브 IC: | ST7701S |
| 작동 온도: | -20 ° C ~ +70 ° C | 보관 온도: | +80' Ｃ에 대한 -30' Ｃ |
| 백라이트 유형: | LED 측면 조명(LED 12개) | 백라이트 수명: | 40,000시간(일반) |
| 시야각: | 80°/80°/80°/80°(모든 방향) | 규정 준수: | ROHS, 도달 |

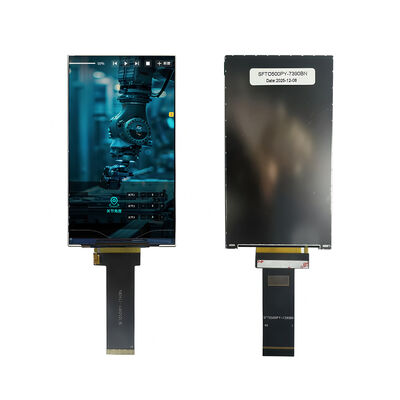

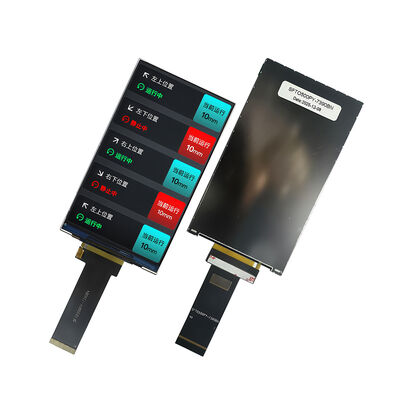

SFTO500PY-7390BN: 까다로운 애플리케이션을 위해 설계된 비용 효율적인 5인치 TFT LCD 모듈
Saef Technology가 설계한 SFTO500PY-7390BN은 성능, 신뢰성 및 뛰어난 가치의 균형 잡힌 조합을 제공하는 5.0인치 TFT LCD 모듈입니다. 480(RGB) x 854 해상도, 표준 RGB 병렬 인터페이스 및 -20°C ~ 70°C에서 작동이 검증된 견고한 설계를 특징으로 하는 이 모듈은 업계의 엔지니어와 설계자를 위한 최적의 디스플레이 솔루션입니다.미국과 독일산업용 HMI, 휴대용 장치, 의료 기기 및 임베디드 제어 시스템을 개발합니다. 경쟁력 있는 가격으로 프리미엄 비용 없이 산업용 등급 내구성을 제공합니다.
개발 프로세스를 단순화하도록 설계되었습니다:
명확한 시각적 성능:300니트 밝기와 1200:1 명암비는 일반적인 실내 환경에서 가독성을 보장합니다. 70% NTSC 색재현율은 상태 표시기와 사용자 인터페이스에 적절한 색상 표현을 제공합니다.
간편한 하드웨어 통합:그만큼RGB 565 병렬 인터페이스표준 제어 신호(DE 또는 HV 모드 선택 가능)를 사용하면 미국 및 유럽 시장에서 널리 사용되는 광범위한 MPU, FPGA 및 산업용 MCU와의 직접적인 호환성을 보장하여 통합 시간과 복잡성을 줄입니다.
산업 환경을 위해 제작됨:와확장된 작동 온도 범위(-20°C ~ +70°C), 이 모듈은 온도 변동이 심한 애플리케이션에 적합합니다. 열 순환, 진동, ESD 보호(±8kV 공기 방전) 등 엄격한 신뢰성 테스트를 거쳐 까다로운 조건에서도 장기적인 안정성을 보장합니다.
오래 지속되는 조명:측면 조명 LED 백라이트 시스템은 일반적인 수명을 제공합니다.40,000시간, 지속적인 작동을 지원합니다. PWM 디밍 기능을 사용하면 밝기를 쉽게 조정하여 전력 소비를 최적화할 수 있습니다.
컴팩트하고 안정적인 구조:슬림한 프로필과 함께2.1mm정확한 외형 치수로 컴팩트한 제품 설계가 가능합니다. 모든 모듈에는 다음 사항이 적용됩니다.MIL-STD-105E 레벨 II에 따른 AQL 검사, 생산 라인의 높은 품질과 일관성을 보장합니다.
다음과 같은 특정 설계 과제를 해결하는 데 이상적입니다.
산업 자동화(독일/미국 중심):공장 HMI 패널, PLC 인터페이스 및 테스트 장비에 적합합니다. 광범위한 온도 작동은 규제되지 않은 산업 환경을 처리하는 동시에 견고한 제작 품질은 독일 및 북미 시장을 겨냥한 기계에 대한 기대를 충족시킵니다.
휴대용 및 휴대용 장치:휴대용 의료용 모니터, 진단 도구, 현장 테스트 장비에 적합합니다. 모듈의 신뢰성은 OEM에게 중요한 요소인 현장 오류 위험을 최소화합니다.
운송 및 물류:보조 차량 디스플레이, 추적 장치 및 지게차 터미널에 사용할 수 있습니다. 진동 저항은 모바일 환경에서 성능을 보장합니다.
IoT 및 스마트 제어판:직접 구동 RGB 인터페이스를 사용하면 외부 디스플레이 컨트롤러가 필요하지 않으므로 전체 시스템 BOM 비용과 설계 공간을 줄이는 데 도움이 됩니다.
미국과 독일의 엔지니어들이 Saef Technology를 선택하는 이유:
타협할 수 없는 가치:매력적인 가격대에서는 품질이나 규정 준수를 희생하지 않습니다. 우리의 제품은 충족RoHS(2011/65/EU 및 2015/863) 및 REACH 규정, 귀하의 제품이유럽연합(독일 포함)그리고 북미 시장.
엔지니어 중심 지원:우리는 정확한 PCB 레이아웃과 빠른 프로토타이핑을 가능하게 하기 위해 전체 데이터시트, 핀아웃 다이어그램, 기계 도면, 인터페이스 타이밍 사양을 포함한 포괄적인 문서를 제공합니다.
기술 파트너십:우리 지원팀은 통합 문제를 이해하고 있습니다. 인터페이스 디버깅에 필요한 기술 지침을 제공합니다. 볼륨 요구 사항이나 특정 수정 사항(예: 사용자 정의 초기화 시퀀스, 밝기 보정)이 있는 프로젝트의 경우 당사는 다음을 제공합니다.OEM/ODM 협업.
규정 준수 및 보증
품질 보장:아래에서 제조됨ISO9001:2015인증된 품질경영시스템. 뒷받침되는1년 기능 보증.
환경 규정 준수:완벽하게 준수EU RoHS 및 REACH지침에 따라 요구되는 엄격한 환경 표준을 다루고 있습니다.독일 및 유럽 전역.
다음 단계:SFTO500PY-7390BN은 샘플링 및 대량 주문이 가능합니다.우리는 엔지니어, 조달 전문가 및 의사 결정권자를 초대하여 평가용 샘플을 요청하거나 영업 팀에 문의하여 프로젝트 요구 사항에 맞는 경쟁력 있는 견적을 받을 수 있습니다.비용 효율성과 검증된 신뢰성을 결합한 디스플레이 솔루션을 위해 Saef와 협력하십시오.
기계적 치수
제품특징
| 목 | 사양 | 단위 |
| 화면 크기 | 5.0인치 | 대각선 |
| 픽셀 수 | 480RGB(H)x854(V) | 픽셀 |
| 표시 영역 | 61.56(H)x109.53(V) | mm |
| 픽셀 피치 | 128.25(H)x128.25(V) | 음 |
| 개략 차원 | 66.4x120.05x2.1 ±0.1 | mm |
| 픽셀 배열 | RGB 세로 줄무늬 | ― ― |
| 디스플레이 모드 | 일반적으로 검정색 | ― ― |
| 보는 방향(눈) | 모두 | ― ― |
| 회색 반전 방향 | -- | |
| 디스플레이 색상 | 262K | ― ― |
| 휘도(cd/m2) | 300 | 바보 |
| 명암비 | 1200:1 | ― ― |
| 표면 처리 | ― ― | ― ― |
| 인터페이스 | RGB565 | |
| 백라이트 | LED 측면광형 | ― ― |
| 드라이브IC | ST7701S | |
| 작동 온도 | -20~70 | ℃ |
| 보관 온도 | -30~80 | ℃ |
| 무게 | ― ― | g |
핀 인터페이스 정의
| 핀번호 | 상징 | 기능 |
| 1 | LEDK | LED 백라이트(음극) |
| 2 | 레다 | LED 백라이트(양극) |
| 3 | 접지 | 지면 |
| 4 | VCC | 전원 공급 장치. 2.8V |
| 5~9 | R0~R4 | RGB 적색 데이터 입력 |
| 10~12 | 접지 | 지면 |
| 13~18 | G0-G5 | RGB 녹색 데이터 입력 |
| 19~20 | 접지 | 지면 |
| 21~25 | B0-B4 | RGB 청색 데이터 입력 |
| 26~29 | 접지 | 지면 |
| 30 | PCLK | RGB 인터페이스 작동을 위한 도트 클록 신호 |
| 31 | NC | NC |
| 32 | HSYNC | RGB 인터페이스 작동을 위한 라인 동기화 신호 |
| 33 | VSYNC | RGB 인터페이스 작동을 위한 프레임 동기화 신호 |
| 34 | 드 | RGB 인터페이스 작동을 위한 데이터 활성화 신호 |
| 35 | NC | NC |
| 36 | 접지 | 지면 |
| 37 | 다시 놓기 | 입력을 재설정합니다. |
| 38 | SDA | SPI 직렬 데이터 입력/출력 양방향 핀 |
| 39 | SCL | SPI 인터페이스 클록 |
| 40 | CS | 칩 선택 입력 핀 |
광학 사양
| 목 | 상징 | 상태 | 최소 | 일반 | 맥스 | 단위 | |
| 백색 휘도(중앙) | 레벨 |
Θ=0 정상 보기 각도 IBL=80mA |
-- | 300 | -- | CD/m2 | |
| 응답 시간 | Tr+Tf | -- | 35 | 40 | ms | ||
| 명암비 | CR | 900 | 1200 | -- | -- | ||
|
색상 색도 (CIE1931) |
하얀색 | Wx | 0.278 | 0.308 | 0.338 | ||
| 와이 | 0.309 | 0.339 | 0.369 | ||||
|
시야각 |
호르 |
ΘL |
CR≥10 |
-- | 80 | -- | |
| ΘR | -- | 80 | -- | ||||
|
버전 |
ΘU | -- | 80 | -- | |||
| ΘD | -- | 80 | -- | ||||
| 밝기 균일성 | 평균 | Θ=0 | 80 | 90 | -- | % | |
| 색역 | NTSC | Θ=0 | 65 | 70 | -- | % | |
| Optima 뷰 방향 | 모두 | ||||||
TFT LCD 모듈 전기적 특성
| 목 | 상징 | 최소 | 유형 | 최대. | 단위 |
| 아날로그 공급 전압 | VDD | 2.4 | 2.8 | 3.3 | 다섯 |
| 디지털 공급 전압 | VDDI | 1.65 | 1.8 | 3.3 | |
| 입력 신호 전압 | VIH | 0.7VDDI | - | VDDI | 다섯 |
| 빌 | 접지 | - | 0.3VDDI | 다섯 |
백라이트 유닛 특성
| 목 | 상징 | 최소 | 일반 | 맥스 | 단위 |
| LED 전류 | 일리노이 | - | 30 | 40 | 엄마 |
| LED 전압 | VL | - | 18 | 19.2 | 다섯 |
| 작동 LED 수명 | 시간 | 30000 | 40000 | - | 시간 |
