제품 상세 정보:
|
| 표시 크기: | 1.9 인치 (48.26 mm 대각선) | 결의: | 176 (H) × 320 (V) 픽셀 |
|---|---|---|---|
| 기술: | IPS TFT (일반적으로 검은 색) | 인터페이스: | 듀얼 모드 (SPI + 8 비트 병렬 8080) |
| 드라이버 IC: | ST7789P3 (262K 색상 지원) | 밝기: | 350cd/m2(니트) |
| 작동 온도: | -20 ℃ ~ +70 ℃ (산업 등급) | 백라이트: | LED, 80MA 타이핑. | 40,000 시간 수명 |
| 전원 공급: | 아날로그 2.5V-3.3V | 논리 1.65V-3.3V | NTSC 색 영역:: | 55% (CIE 1931) |
| 터치 패널: | 터치 패널: 선택 (G+F 구조, I2C, CST816D IC) | 순응성: | REACH 및 RoHS 준수 및 할로겐 프리 |
| 강조하다: | 1.9인치 IPS TFT LCD 디스플레이,SPI 평행 ST7789P3 LCD,176x320 해상도의 TFT 화면 |
||
SFTO190JY-7267A-CT는 산업 제어, 의료 장치 및 휴대용 기기용으로 설계된 1.9 인치 IPS TFT LCD 모듈입니다. ST7789P3 드라이버와 IPS 하드 화면 기술을 갖추고 있습니다.178°의 넓은 관점으로, 900: 1 콘트라스트 비율, 55% NTSC 색상 스펙트럼은 극한 환경 (-20°C ~ +70°C) 에서 신뢰할 수있는 가시성을 보장합니다.
ARM Cortex-M/R, 라즈베리 파이 피코 및 기타 임베디드 플랫폼과의 원활한 통합을 위해 SPI (4-waya) 및 8 비트 8080 병렬 인터페이스를 지원합니다.
전용 일정한 전류 백라이트 드라이버 핀 (LED+/LED-) 은 수명을 4만 시간까지 연장합니다.
(2) 견고 한 건축물
-30°C~80°C 저장, ±8kV ESD 보호 및 60cm 떨어지는 테스트 (IEC 60068-2-32을 준수) 를 통해 검증되었습니다.
선택적으로 화학적으로 강화된 덮개 유리 (≥6H 강도) ≥85%의 빛 전달 (페이지 5)
(3) 정밀 광학 성능
액티브 영역: 22.7 × 42.72mm 픽셀 피치: 0.1335mm RGB 수직 스트립 행렬
의료/산업 색상 정확성을 위해 공장에서 정렬된 흰 점 (CIE 1931 x=0.302/y=0.325) (페이지 12).
STM32/Arduino 플랫폼에 대한 사전 테스트 된 초기화 코드 (페이지 18-19).
기계적 도면, 시간 다이어그램 및 광학 시험 보고서 (BM-7 표준) 가 제공됩니다.
선택적인 멀티 터치 솔루션 (CST816D IC I2C를 통해) OCA 라미네이션.
RoHS (EU 2015/863), REACH SVHC 및 Halogen-Free 지침을 충족합니다.
포장재는 EU 2025/40 재활용성 의무 (효율 2026).
기계적 차원
제품 정보
| 특징 | 세부 사항 | 단위 |
| 디스플레이 크기 (횡단선) | 1.9 | 인치 |
| LCD 타입 | IPS TFT | - |
| 표시 모드 | 보통은 검은색 | - |
| 결의 | 170 RGB ((H) x 320 ((V) | 픽셀 |
| 관측 방향 | 모두 | - |
| 모듈 크기 | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
| 활동 영역 | 22.7 ((W) x 42.72 ((H) | mm |
| 픽셀 크기 | 0.1335 ((W) x 0.1335 ((H) | mm |
| 색상 배열 | RGB V 수직 스트립 | - |
| 인터페이스 | SPI/평행 | - |
| 색상 표시 | 262K | - |
| 드라이버 IC | ST7789P3 | - |
| 터치 패널과 함께 또는 없이 | 아니 | - |
| 작동 온도 | -20°C~70°C | °C |
| 저장 온도 | -30°C~80°C | °C |
| 표면 밝기 | 350 | cd/m2 |
CTP 사양
| 분류 | 매개 변수 | 사양 |
|
일반 |
구조 | 커버 글래스 + ITO 센서 필름 (G+F) |
| 윤곽 차원 | 31.0 (H) x 55.33 (V) x 3.64 (T) mm | |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 | ≥6H (펜실 경화) | |
| 빛 전달 속도 | ≥85% | |
| 작동 온도 | -20°C ~ +70°C, RH ≤90% | |
| 저장 온도 | -30°C ~ +80°C, RH ≤90% | |
|
전기 |
인터페이스 | I2C |
| 터치 IC | CST816D | |
| 전원 공급 전압 (VDD) | 2.8V ~ 3.3V | |
| 호스트 저항 (SDA/SCL) | 메인보드에서 구성할 수 있습니다. | |
| 터치 포인트 | 싱글 터치, 멀티 터치 선택 | |
| 환경 | 운영 조건 | 사용자 정의 |
|
표면 성질 |
표면 잉크 | 맑은 타입 |
| 표면 처리 | 사용자 정의 | |
| LCD-TP 라미네이션 | AIR, OCA 채권 선택 | |
| 준수 | 물질적 표준 | RoHS 및 할로겐 없는 적합성 |
절대 최고 등급
| 항목 | 기호 | 미네 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.0 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
DC 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 아날로그 공급 전압 | VCC | 2.5 | 2.75 | 3.3 | V |
| 논리 공급 전압 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 입력 고전압 | VIN | 0.7*IOVCC | - | IOVCC | V |
| 입력 저전압 | VIL | GND | - | 0.3*IOVCC | V |
| 출력 고전압 | VOH | 0.8*IOVCC | - | IOVCC | V |
| 출력 저전압 | VOL | GND | - | 0.2*IOVCC | V |
| 입력 전류 | IIN | - | 20 | - | mA |
백라이트 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 전압 | VF | - | 3.2 | - | V |
| 전류 | IF | - | 80 | - | mA |
| 전력 소모 | Pd | - | 256 | - | mW |
| LED 수명 (LED) | - | 30000 | 40000 | - | 시간 |
핀 정의
| 핀. 아니. | 기호 | 설명 | |||||||||
| 1 | GND | 토지 | |||||||||
| 2 | VCC | 아날로그 전원 공급 | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | 재설정 | LCM 리셋 핀 | |||||||||
| 6 | CS | 칩 선택 핀 (Low 켜) | |||||||||
| 7 | DC/SCL | 일련 시계 핀. | |||||||||
| 8 | WR/RS | 등록 PIN를 선택합니다. | |||||||||
| 9 | 연구 및 개발 | 8080 MCU 평행 인터페이스에서 읽기 활성화 | |||||||||
| 10 | SDA | SPI 인터페이스 입력/출력 핀 | |||||||||
| 11-18 | DB0-DB7 | MCU 평행 인터페이스 데이터 버스 | |||||||||
| 19 | SDO | SPI 인터페이스 출력 핀 | |||||||||
| 20 | LED+ | 백글라이트 애노드 | |||||||||
| 21~24 | LED | 백글라이트 카토드 | |||||||||
| 25 | GND | 토지 | |||||||||
| 26~29 | NC | NC | |||||||||
| 30 | GND | 토지 |

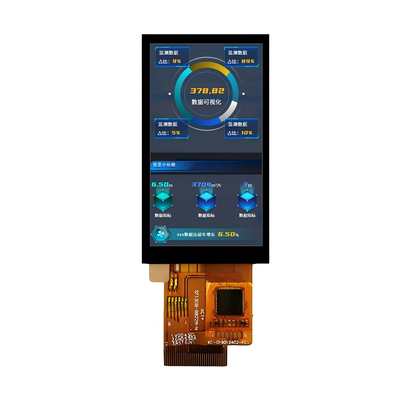

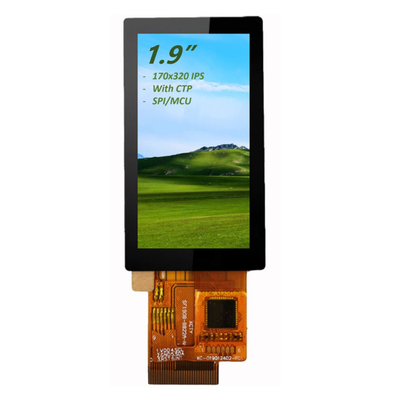

제품 이미지
