제품 상세 정보:
|
| 화면 크기: | 23.8 인치 대각선 | 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) |
|---|---|---|---|
| 밝기: | 350 cd/m2 | 인터페이스: | LVD (2 포트, 8 비트) |
| 색 역: | 72% NTSC | 색상 깊이: | 16.7 백만 색상 (6 비트 HI-FRC) |
| 시야각: | 넓은 시야각 (낮은 반사) | 저장 온도: | +50' Ｃ에 대한 0' Ｃ |
| 운영 임시: | +60' Ｃ에 대한 -20' Ｃ | 전원 공급: | 5V DC (4.5V – 5.5V) |
| 터치 기술: | 정전용량식 터치 패널 | 백라이트 수명: | 50,000 시간 (LED, @25 ° C) |
| 표면 경화: | ≥6H (안티 글 레이, 안개 10%) | 대비율: | 800 : 1 (일반) |
| IC 옵션: | EETI, EXC3189 | 환경 적 견고성: | 안개/지표수에서 기능적 |
| 순응성: | ROHS, Reach, Halogen-Free, ISO 9001/14001 (EU/US Certified) | ||
| 강조하다: | EU/미국 인증 산업용 LCD 디스플레이,350 cd/m2 산업용 LCD 디스플레이,23.8 산업용 TFT LCD 디스플레이 |
||
까다로운 EU/미국 애플리케이션을 위한 초신뢰성 23.8" FHD TFT LCD
SFTO2380HY-7253ACT는 북미와 유럽 전역의 산업 및 상업용으로 설계된 고성능 23.8인치 TFT LCD 모듈입니다.LVDS 인터페이스이 디스플레이는 공장, 의료 시설 및 야외 키오스크와 같은 혹독한 환경에서 예외적인 명확성과 신뢰성을 제공합니다.RoHS 인증, REACH 및 ISO 표준, 그것은 엄격한 EU/미국 규제 요구 사항을 충족합니다.
산업용 내구성: 반 반경 고장 코팅 (6H 표면) 은 스크래치, 화학물질, 습도에 견딜 수 있습니다.
고속 LVDS 인터페이스: 듀얼 포트 LVDS (2x8비트) 는 실시간 제어 시스템에 대한 원활한 데이터 전송을 보장합니다.
501000시간 LED 백라이트: PWM 디밍 지원으로 에너지 효율적인 디자인으로 CCFL에 비해 30%의 전력 소비를 줄입니다.
용량 터치 준비: 선택적인 EXC3189 터치 IC는 장갑/물면 조작 (I2C/USB 인터페이스) 을 지원합니다.
넓은 온도 작동: 냉동 상태 (0°C) 에서 고온 산업 환경 (+50°C) 까지 안정적인 성능.
광학 성능: 300 cd/m2 밝기, 16.7M 색상, 낮 반사 기술로 햇빛을 읽을 수 있습니다.
견고한 구조: 얇은 8.2mm 프로필, 진동 / 떨어지는 테스트 (60cm 높이), ESD 보호 (± 15kV 공기 / ± 8kV 접촉 방출).
쉬운 통합: 5V DC 전력 입력, I2C 조절 가능한 VCOM 및 플러그 앤 플레이 LVDS 커넥터 (Starconn 300B30-0000RA-M4).
인증된 신뢰성: 120시간 열주기 (-10°C+60°C), 습도 테스트 (90% RH), 하로겐 없는 재료.
산업용 제어판 (자동화, 로봇)
의료 진단 장비
디지털 사이니지 & 공공 정보 디스플레이
POS/리테일 터미널
교통 정보 엔터테인먼트 시스템
세이프 테크놀로지 (센젠) 에서 제조된 SFTO2380HY-7253ACT는 최첨단 디스플레이 기술과 군사 수준의 탄력성을 결합합니다. LVDS 인터페이스는 라즈베리 파이와의 통합을 간소화합니다.,NVIDIA Jetson, 그리고 산업용 PC, 그리고 RoHS/REACH 준수로 독일, 프랑스, 영국, 그리고 미국으로의 수입 장벽을 제거합니다.이 모듈은 유럽의 엄격한 EMC 및 북미의 FCC 규제 환경에서 24/7 작동을 위해 최적화되었습니다..
외적 차원
사양
| 매개 변수 | 사양 | 단위 |
| 활동 영역 | 527.04 ((H) × 296.46 ((V) | MM |
| 픽셀 수 | 1920 ((H) ×1080 ((V) | 픽셀 |
| 픽셀 피치 | 0.2745*0.2745 | MM |
| 픽셀 배열 | RGB 수직 스트립 | |
| BLU 밝기 | 350 | Cd/m2 |
| 색상 표시 | 16.7M | 색상 |
| 표시 모드 | 송신 모드, 보통 검은색 | |
| 차원 윤곽 |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
| 표면 처리 | 반 반사, 단단한 코팅 | |
| 백라이트 | 1LED 조명 막대기 타입 | PC |
인터페이스 핀 정의
| 핀 | 기호 | 설명 |
| 1 | RO(0) N | 이상한 LVDS 신호... |
| 2 | RO ((0) P | 홀수 LVDS 신호+ |
| 3 | RO(1) N | 이상한 LVDS 신호... |
| 4 | RO(1) P | 홀수 LVDS 신호+ |
| 5 | RO(2) N | 이상한 LVDS 신호... |
| 6 | RO(2) P | 홀수 LVDS 신호+ |
| 7 | GND | 토지 |
| 8 | ROCLK | 이상한 LVDS 시계... |
| 9 | ROCLK+ | 홀수 LVDS 시계 + |
| 10 | RO(3) N | 이상한 LVDS 신호... |
| 11 | RO(3) P | 홀수 LVDS 신호+ |
| 12 | RE(0) N | LVDS 신호도... |
| 13 | RE(0) P | 심지어 LVDS 신호+ |
| 14 | GND | 토지 |
| 15 | RE(1) N | LVDS 신호도... |
| 16 | RE(1) P | 심지어 LVDS 신호+ |
| 17 | GND | 토지 |
| 18 | RE(2) N | LVDS 신호도... |
| 19 | RE(2) P | 심지어 LVDS 신호+ |
| 20 | 기억하세요 | LVDS 시계도... |
| 21 | RECLK+ | 심지어 LVDS 시계 + |
| 22 | RE(3) N | LVDS 시계도... |
| 23 | RE(3) P | 심지어 LVDS 시계 + |
| 24 | GND | 토지 |
| 25 | WP | Write Protect (높은: 적기 활성화, 낮은 또는 열기: 적기 비활성화) |
| 26 | SCL | I2C 시리즈 시계 (VCOM 조절용) |
| 27 | SDA | I2C 시리즈 시계 (VCOM 조절용) |
| 28 | 5V | DC 전원 공급 |
| 29 | 5V | DC 전원 공급 |
| 30 | 5V | DC 전원 공급 |
절대 최대 등급
|
매개 변수 |
기호 |
미네 |
맥스 |
단위 |
|
전원 공급 전압 |
V DD |
-0.3 |
6 |
V |
|
논리 공급 전압 |
V IN |
VSS-03 |
V DD +0.3 |
V |
|
작동 온도 |
T OP |
0 |
50 |
°C |
|
저장 온도 |
T ST |
- 20 |
60 |
°C |
백라이트 특성
|
매개 변수 |
미네 |
타이프. |
맥스 |
단위 |
|
|
LED 라이트 바 입력 전압입력 핀 |
VPIN |
- |
55.2 |
- |
V |
|
LED 라이트 바 입력 전류입력 핀 |
IPIN |
- |
60 |
- |
MA |
|
LED 전력 소비 |
P BL |
- |
13.2 |
- |
W |
|
BLU 브라이튼스 |
- |
300 |
350 |
- |
Cd/m2 |
|
LED 수명 |
|
|
50000 |
|
시간 |
CTP 사양
|
분류 |
매개 변수 |
사양 |
|
일반 |
구조 |
커버 글래스 + ITO 센서 글래스 |
|
|
커버 렌즈 강화 |
육체적 으로 강화 |
|
|
커버 렌즈 표면 경화 |
≥6H (펜실 경화) |
|
|
빛 전달 속도 |
≥85% |
|
|
작동 온도 |
-10°C ~ +60°C, RH ≤85% |
|
|
저장 온도 |
-20°C ~ +70°C, RH ≤85% |
|
전기 |
인터페이스 |
IIC / USB 선택 |
|
|
터치 IC |
EXC3189 |
|
|
전원 공급 전압 (VDD) |
IIC:3.3V USB: 5V |
|
|
호스트 저항 (SDA/SCL) |
메인보드에서 구성할 수 있습니다. |
|
환경 |
운영 조건 |
안개에서 작동/ 표면수/Glove |
|
표면 특성 |
표면 잉크 |
자외선 방지 |
|
|
표면 처리 |
반등 방지 (무개: 3%) |
|
|
LCD-TP 라미네이션 |
OCR (광학적으로 선명한 합성물) |
|
준수 |
물질적 표준 |
RoHS 및 할로겐 없는 적합성 |

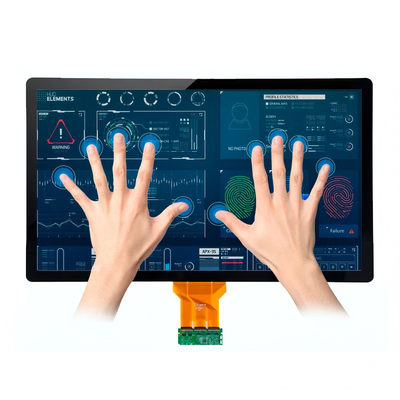

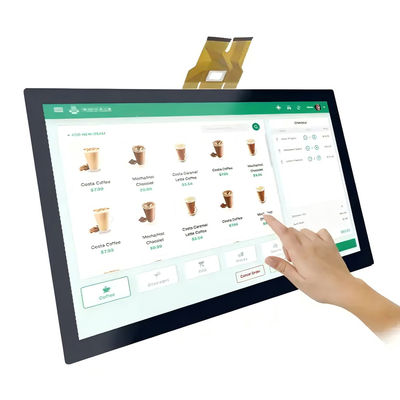

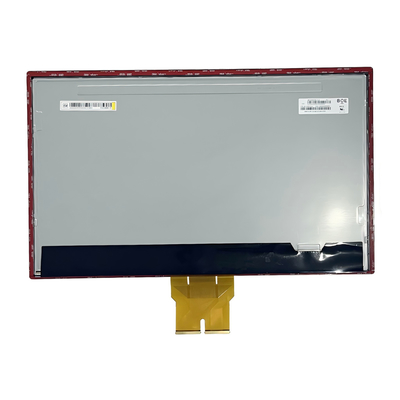

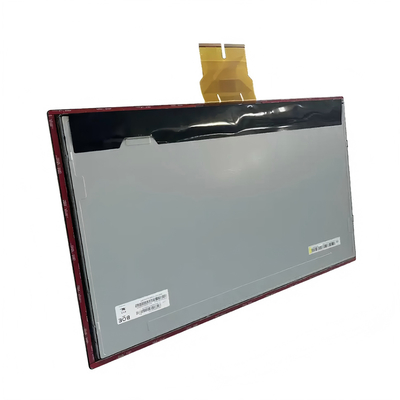

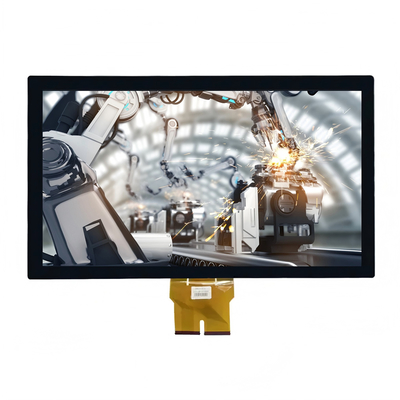

제품 이미지
