제품 상세 정보:
|
| 모델 번호: | SFTO2700SM-7317AN | 화면 크기: | 27 인치 대각선 |
|---|---|---|---|
| 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) | 밝기: | 350 cd/m2 |
| 운영 임시: | +50' Ｃ에 대한 0' Ｃ | 대비율: | 1000:1(일반) |
| 인터페이스: | 듀얼 채널 LVD (2 픽셀/시계) | 응답 시간: | 14ms (온/오프, 타이핑) |
| 백라이트: | 30,000 시간 | 표면 처리: | 안티 글 레이, 3H 경도 |
| 전원 입력: | 5V ± 10% (최대 5.5V) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 350 cd/m2 산업용 TFT LCD,듀얼 LVDS 산업 TFT LCD,27인치 산업용 TFT LCD |
||

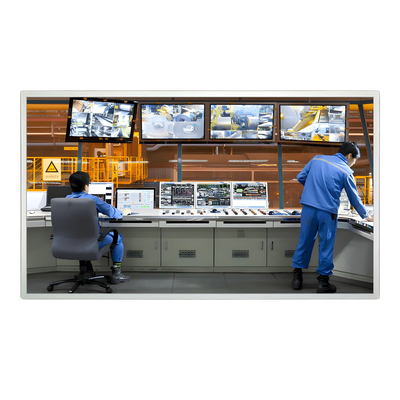

제어실용 산업용 27인치 디스플레이
SFTO2700SM-7317AN은 풀 HD 해상도와 산업용 견고성을 결합하여 제어실, 의료 기술 및 자동화 시스템에 적합합니다. 350cd/m² 밝기와 89° 시야각으로 까다로운 조명 조건에서도 선명한 시각화를 제공합니다.
엔지니어를 위한 주요 장점
✅ 산업적 신뢰성
0°C ~ 50°C에서 작동 (보관 -20°C~60°C)
74.25MHz 클럭 주파수의 듀얼 LVDS 인터페이스
3H 스크래치 방지 반사 방지 표면
✅ 뛰어난 광학 성능
선명한 회색조 표현을 위한 1000:1 명암비
14ms 응답 시간 (흑백 전환)
CIE1931 색도 좌표 (백색점 x=0.283/y=0.289)
✅ 쉬운 통합
잠금 가능한 JAE FI-X30HL 커넥터
DE 전용 타이밍 모드 (HSYNC/VSYNC 불필요)
VESA 호환 장착 지점
인증된 견고성
72시간 고온 테스트 @60°C
24 사이클 열 충격 (-20°C↔60°C)
ESD 보호: IEC 61000-4-2에 따른 ±8kV (접촉)
공정 제어 기술: SCADA 시스템, 제어실 디스플레이
의료 기기: 수술 모니터, 진단 콘솔
실험실 자동화: 현미경 모니터, 분석 장비
디지털 사이니지: 산업용 인포테인먼트 시스템
ISO 인증: 9001:2015 (품질), 14001:2015 (환경)
EMC: EN 55032:2015 준수
보증: 기능적 결함에 대해 2년
배송 내용: ESD 보호 포장, 조립 도면 (DXF)
맞춤 요청
문의 sales2@saef.com.cn IP65 밀폐형 버전, 정전식 터치 옵션 또는 맞춤형 베젤 디자인에 대해 문의하십시오.
사양
| 항목 | 단위 | 사양 |
| 화면 대각선 | mm | 27.0” |
| 활성 영역 | mm | 597.888(H) x 336.312(V) |
| 픽셀 H x V | - | 1920(x3) x 1080 |
| 픽셀 피치 | um | 31.14(트라이어드당) x31.14 |
| 픽셀 배열 | - | R.G.B. 수직 스트라이프 |
| 디스플레이 모드 | - | 일반적으로 검정색 |
| 응답 시간 | msec | 14ms (일반, 켜짐/꺼짐) |
| 무게 | 그램 | TBD |
| 전기 인터페이스 | - | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 |
| 지원 색상 | - | 1670만 색상 |
| 표면 처리 | - | 눈부심 방지, 3H |
| 작동 온도 | ℃ |
0 ~ +50 |
| 보관 온도 | ℃ | -20 ~ +60 |
외부 치수
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 |
| 1 | RxO0- | 음의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 2 | RxO0+ | 양의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 3 | RxO1- | 음의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 4 | RxO1+ | 양의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 5 | RxO2- | 음의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 6 | RxO2+ | 양의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 음의 LVDS 차동 클럭 입력 (홀수 클럭) |
| 9 | RxOCLK+ | 양의 LVDS 차동 클럭 입력 (홀수 클럭) |
| 10 | RxO3- | 음의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 11 | RxO3+ | 양의 LVDS 차동 데이터 입력 (홀수 데이터) |
| 12 | RxE0- | 음의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 13 | RxE0+ | 양의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 14 | GND | 접지 |
| 15 | RxE1- | 음의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 16 | RxE1+ | 양의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 17 | GND | 접지 |
| 18 | RxE2- | 음의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 19 | RxE2+ | 양의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 20 | RxECLK- | 음의 LVDS 차동 클럭 입력 (짝수 클럭) |
| 21 | RxECLK+ | 음의 LVDS 차동 클럭 입력 (짝수 클럭) |
| 22 | RxE3- | 음의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 23 | RxE3+ | 양의 LVDS 차동 데이터 입력 (짝수 데이터) |
| 24 | GND | 접지 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결 없음 |
| 28 | VDD | 전원 공급 입력 전압 5V |
| 29 | VDD | 전원 공급 입력 전압 5V |
| 30 | VDD | 전원 공급 입력 전압 5V |
광학적 특성
| 매개변수 | 조건 | 최소 | 일반 | 최대 | 단위 | |
|
시야각 (CR>10) |
수평 | θL | 89 | - |
도 |
|
| θR | 89 | - | ||||
| 수직 | θT | 89 | - | |||
| θB | 89 | - | ||||
| 명암비 | 중앙 | 700 | 1000 | - | - | |
| 응답 시간 | Tr+Td | - | 14 | 20 | ms | |
|
CF 색도 (CIE1931) |
빨간색 x |
일반 -0.03 |
0.646 |
일반 +0.03 |
- | |
| 빨간색 y | 0.341 | - | ||||
| 녹색 x | 0.327 | - | ||||
| 녹색 y | 0.612 | - | ||||
| 파란색 x | 0.143 | - | ||||
| 파란색 y | 0.041 | - | ||||
| 흰색 x | 0.283 | - | ||||
| 흰색 y | 0.289 | - | ||||
| 흰색의 중앙 휘도 | YLI | 300 | 350 | cd/m2 | ||
백라이트 특성
| 매개변수 | 기호 | 값 | 단위 | ||
| 최소 | 일반 | 최대 | |||
| 라이트 바 입력 전압 | VLED | 51 | 54 | 57 | V |
| 라이트 바 입력 전류 | ILED | - | 480 | - | mA |
| LED 수명 | LBL | 20000 | 30000 | - | 시간 |

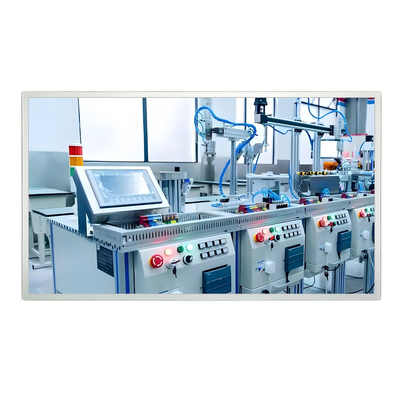

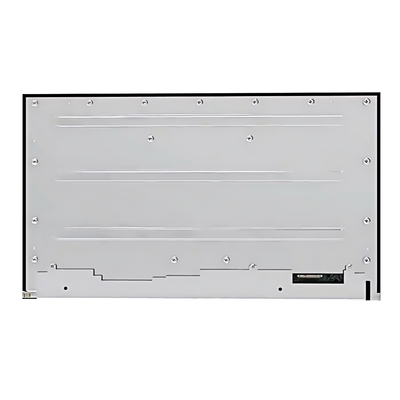

제품 이미지
