제품 상세 정보:
|
| 모델 번호: | SFTO2150RX-7320AN | 화면 크기: | 21.5 인치 대각선 |
|---|---|---|---|
| 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) | 밝기: | 500 cd/m2 |
| 운영 임시: | +80' Ｃ에 대한 -30' Ｃ | 대비율: | 1000:1(일반) |
| 인터페이스: | 듀얼 채널 LVD (2 픽셀/시계) | 백라이트: | 50,000 시간 |
| 전력 소비: | 20.96W (LCD : 3.5W + 백라이트 : 17.46W) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 500 cd/m2 산업용 TFT LCD,21.5인치 산업용 TFT LCD,넓은 온도 범위 TFT LCD |
||
위기 환경용 초강도 21.5인치 FHD TFT LCD
SFTO2150RX-7320AN는 비공개적인 시각 성능을 요구하는 산업 시스템에서 군사 수준의 신뢰성을 제공합니다.이 햇빛으로 읽을 수 있는 디스플레이는 의료 진단에 탁월합니다., 항공 우주 제어, 해상 작전.
극단적 인 조건 을 위해 설계 된 것
인증된 신뢰성 (IEC 표준에 따라):
240hrs @85°C/85%RH 작동
100주기 열 충격 (-30°C~60°C)
ESD 보호: ±15kV (공기), ±8kV (접촉)
의료 영상: 수술용 모니터, MRI 콘솔
항공기: 조종실 디스플레이, 비행 제어 시스템
해군: 항해 다리, 기계실 패널
산업 4.0: CNC, 로봇, SCADA를 위한 HMI
EU 지침: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMC
안전 인증서: UL 60601-1 (의료), DNV-GL (해양)
보증: 1년 기능 교체
HSF: 하로겐 없는 건축물
사용자 지정 요청
연락처sales2@saef.com.cnIP65 밀폐 버전, 용량 터치 옵션 또는 사용자 지정 베젤 디자인
사양
| 부문 | 사양 | 단위 |
| 액티브 화면 크기 | 21.5 | 인치 |
| 픽셀 수 | 1920 X 1080 | 픽셀 |
| 표시 영역 | 476.64 (H) x 268.11 ((V) | mm |
| 베젤 열기 | 479.84 ((H) x 271.3 ((V) | mm |
| 윤곽 차원 | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
| 빛깔, 흰색 | 500 (중심 1점, 타입) | cd/m 2 |
| 전원 공급 장치 입력 전압 | 12 (형) | V |
| 전원 공급 전압 | 5.0 (형) | V |
| 전력 소비 | 전체 = 20.96 (형) | W |
| 콘트라스트 비율 | 1000:1 | -- |
| 반응 시간 | 14 (형) (G ~ G) | ms |
| 색 온도 | TBD | K |
| 무게 | TBD (형) | 1kg |
| 작동 온도 | - 30~80 | °C |
| 저장 온도 | -30 ~ 85 | °C |
광학적 특성
| 매개 변수 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 | ||
|
관점 범위 |
수평 |
Θ3 |
CR > 10 |
85 | 89 | - | 젠장 | |
| Θ9 | 85 | 89 | - | 젠장 | ||||
|
수직 |
Θ12 | 85 | 89 | - | 젠장 | |||
| Θ6 | 85 | 89 | - | 젠장 | ||||
| 밝기 대조 비율 | CR |
θ = 0 (중심) 정상 관람 각 |
450 | 500 | ||||
| 세포 전달 | tr | - | 3.55 | - | % | |||
| 흰색 밝기 균일성 | ΔY | 75 | 80 | - | % | |||
|
복제 색상 |
흰색 |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| 와이 | 0.299 | 0.329 | 0.359 | - | ||||
|
빨간색 |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| RY | 0.320 | 0.350 | 0.380 | - | ||||
|
녹색 |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| GY | 0.590 | 0.620 | 0.650 | - | ||||
|
파란색 |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| 에 의해 | 0.02 | 0.05 | 0.08 | - | ||||
|
반응 시간 |
GTG | Tg | 14 | 25 | ms | |||
| 크로스 토크 | CT |
- |
- |
2.0 | % | |||
백라이트 특성
| 매개 변수 | 기호 | 가치 | 단위 | ||
| 미네 | 타이프. | 맥스 | |||
| LED 라이트 바 입력 전압 | VPIN | 46.5 | 48.5 | 51.5 | V |
| LED 라이트 바 입력 전류 | IPIN | --- | 360 | mA | |
| LED 수명 | LLED | 40000 | 50000 | --- | 시간 |
| 전력 소비 | PBL | 17.46 | W | ||
외적 차원
인터페이스 핀 정의
| P안 | 기호 | 기능 |
| 1 | RXO0- | 음 픽셀 0의 전송 데이터 (ODD) |
| 2 | RXO0+ | 양성 픽셀 0의 전송 데이터 (ODD) |
| 3 | RXO1- | 음성 픽셀 1의 전송 데이터 (ODD) |
| 4 | RXO1+ | 양성 픽셀 1의 전송 데이터 (ODD) |
| 5 | RXO2- | 음성 픽셀 2의 전송 데이터 (ODD) |
| 6 | RXO2+ | 양성 픽셀 2의 전송 데이터 (ODD) |
| 7 | GND | 전력 지각 |
| 8 | RXOC- | 부정적 전송 시계 (ODD) |
| 9 | RXOC+ | 양성 전송 시계 (ODD) |
| 10 | RXO3- | 음성 픽셀 3의 전송 데이터 (ODD) |
| 11 | RXO3+ | 양성 픽셀 3의 전송 데이터 (ODD) |
| 12 | RXE0- | 음 픽셀 0의 전송 데이터 (EVEN) |
| 13 | RXE0+ | 양성 픽셀 0의 전송 데이터 (EVEN) |
| 14 | GND | 전력 지각 |
| 15 | RXE1- | 음성 픽셀 1의 전송 데이터 (EVEN) |
| 16 | RXE1+ | 양성 픽셀 1의 전송 데이터 (EVEN) |
| 17 | GND | 전력 지각 |
| 18 | RXE2- | 픽셀 2의 음파 전송 데이터 (EVEN) |
| 19 | RXE2+ | 양성 픽셀 2의 전송 데이터 (EVEN) |
| 20 | RXEC- | 음수 전송 시계 (EVEN) |
| 21 | RXEC+ | 양성 전송 시계 (EVEN) |
| 22 | RXE3- | 픽셀 3의 음파 전송 데이터 (EVEN) |
| 23 | RXE3+ | 양성 픽셀 3의 전송 데이터 (EVEN) |
| 24 | GND | 전력 지각 |
| 25 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 26 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 27 | NC | 연결이 안되네요 |
| 28 | VDD |
전원 공급: +5V |
| 29 | VDD | |
| 30 | VDD |

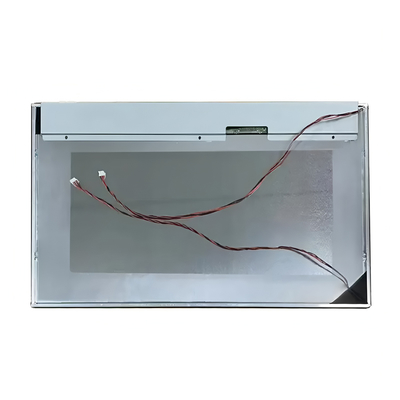

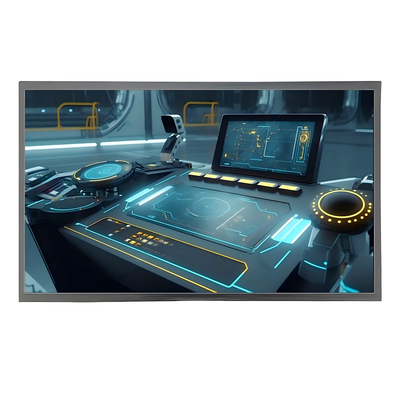

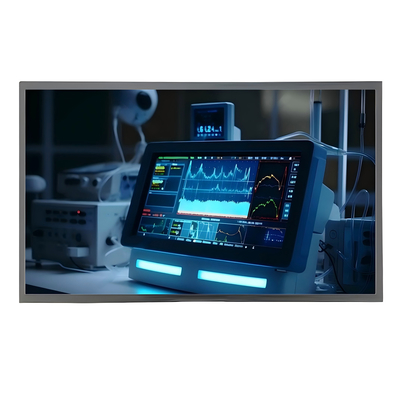

제품 이미지
