제품 상세 정보:
|
| 모델 번호: | SFTO560SH-7316AN | 화면 크기: | 5.6 인치 대각선 |
|---|---|---|---|
| 결의: | 640 × 480 픽셀 (RGB 스트라이프) | 밝기: | 250 cd/m2 |
| 운영 임시: | -20°C ~ +70°C | 기술: | tn tft, 변형 |
| 인터페이스: | 24 비트 디지털 RGB | 백라이트: | 15 개의 LED, |
| 관측 방향: | 12시 최적 | 광학 성능: | 51.2% NTSC |
| 전원 공급: | 3.3V 로직 + 이중 전압 구동 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | TFT LCD 디스플레이 모듈,640x480 산업용 디스플레이,5.6인치 TFT LCD 디스플레이 |
||
산업용 애플리케이션을 위한 고성능 5.6" TFT LCD
SFTO560SH-7316AN은 미션 크리티컬 시스템을 위해 견고한 신뢰성을 제공합니다. AT056TN52 V.3 사양에 맞춰 설계된 이 산업용 5.6인치 TFT는 다음 기능을 갖추고 있습니다.
주요 기술적 장점
✅ 향상된 시인성
눈부심 방지 편광판을 사용한 640x480 해상도
햇빛 가독성을 위한 250 cd/m² 고휘도
12시 방향 최적 시야각의 500:1 명암비
✅ 산업용 등급 내구성
극한 온도(-20°C ~ +70°C)에서 작동
100G 기계적 충격(6ms 지속 시간) 견딤
밀폐형 구조를 통한 IP50 상당의 방진
✅ 안정성을 위해 설계됨
DE/HV 동기화 모드를 갖춘 24비트 RGB 인터페이스
듀얼 전압 구동 시스템(VGH:15V, VGL:-12V)
유연한 장착을 위한 스캔 방향 제어(L/R, U/D 핀)
인증된 신뢰성
국제 표준에 따라 엄격한 환경 테스트 통과:
96시간 고온(70°C) 및 습도(50°C/90%RH)
20 사이클 열충격(-30°C↔80°C)
ESD 보호: ±8kV(공기), ±4kV(접촉)
글로벌 규정 준수
ROHS 2011/65/EU 및 REACH SVHC 준수
포장은 94/62/EC 지침을 충족합니다.
Pb-free 솔더 호환(Sn96.3-Ag3.3-Cu0.4)
애플리케이션
산업 자동화: HMI 패널, PLC 인터페이스
의료 기기: 환자 모니터, 휴대용 진단
운송 시스템: 열차 제어 디스플레이, 항공 전자 공학
테스트 장비: 현장 측정 도구, 휴대용 스캐너
맞춤화 요청
문의 sales2@saef.com.cn IP65 밀폐형 버전, 정전식 터치 옵션 또는 맞춤형 베젤 디자인에 대해 문의하십시오.
사양
| 특징 | 세부 정보 |
| 디스플레이 크기(대각선) | 5.6” |
| LCD 유형 | TN TFT |
| 디스플레이 모드 | 투과형 / 노멀리 화이트 |
| 해상도 | 640 RGB x 480 |
| 시야 방향 | 12시 |
| 그레이 스케일 반전 방향 | 6시 |
| 모듈 개요 | 126.5(H) x 100(V) x 5.7(T) (참고 1) |
| 활성 영역 | 112.896(H) x 84.672(V) |
| 픽셀 크기 | 58.8*3 x 176.4 |
| 픽셀 배열 | RGB |
| 편광판 표면 처리 | 눈부심 방지 |
| 드라이버 IC | ILI6192A-01&ILI5481A |
| 디스플레이 색상 | 16.7M |
| 인터페이스 | 24 비트 RGB 인터페이스 |
| 터치 패널 유무 | 없음 |
| 작동 온도 | -20～70 |
| 보관 온도 | -30～80 |
| 무게 | 100 |
광학적 특성
| 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 최소 | 일반 | 최대 | |||||
|
휘도 켜짐 TFT( If =20mA/LED) |
Lv |
일반적으로 시야각 θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
| 명암비(6.3 참조) | CR | 600 | 1000 | - | |||
|
응답 시간 (6.2 참조) |
TR+TF |
- |
25 | 50 |
ms |
||
| 백색 | XW | 0.25 | 0.30 | 0.35 | |||
| YW | 0.26 | 0.31 | 0.36 | ||||
|
시야각 (6.4 참조) |
수평 | θX+ |
중심 CR≥10 |
60 | 70 | - |
도 |
| θX- | 60 | 70 | - | ||||
| 수직 | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC 비율(색상 영역) | - | 51.2 | - | % | |||
백라이트 특성
| 항목 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 백라이트 전압 | VLED | Ta=25 ºC, IF=20mA/LED | - | 9.3 | - | V |
| 백라이트 전류 | ILED | Ta=25 ºC, VF=3.1V/LED | - | 100 | - | mA |
| 전력 소비 | PD | - | 930 | - | mW | |
| 균일성 | 평균 | 75 | 80 | - | % | |
| LED 수명(25℃) | - | 20000 | 30000 | - | 시간 | |
| 구동 방식 | 정전류 | |||||
| LED 구성 | 15개의 백색 LED(3개의 LED가 하나의 스트링에 있고 5개의 그룹이 병렬로 연결됨) | |||||
외부 치수
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | VLED+ | P | LED 백라이트 양극 전원 |
| 2 | VLED+ | P | LED 백라이트 양극 전원 |
| 3 | VLED- | P | LED 백라이트 음극 전원 |
| 4 | VLED- | P | LED 백라이트 음극 전원 |
| 5 | GND | P | 전원 접지 |
| 6 | VCOM | I | VCOM 입력 |
| 7 | VCC | P | 디지털 회로용 전원 공급 장치 |
| 8 | MODE | I | DE 또는 HV 모드 제어 |
| 9 | DE | I | 데이터 활성화 |
| 10 | VS | I | Vsync 신호 입력 |
| 11 | HS | I | Hsync 신호 입력 |
| 12 | B7 | I | 파란색 데이터 입력(MSB) |
| 13 | B6 | I | 파란색 데이터 입력 |
| 14 | B5 | I | 파란색 데이터 입력 |
| 15 | B4 | I | 파란색 데이터 입력 |
| 16 | B3 | I | 파란색 데이터 입력 |
| 17 | B2 | I | 파란색 데이터 입력 |
| 18 | B1 | I | 파란색 데이터 입력 |
| 19 | B0 | I | 파란색 데이터 입력(LSB) |
| 20 | G7 | I | 녹색 데이터 입력(MSB) |
| 21 | G6 | I | 녹색 데이터 입력 |
| 22 | G5 | I | 녹색 데이터 입력 |
| 23 | G4 | I | 녹색 데이터 입력 |
| 24 | G3 | I | 녹색 데이터 입력 |
| 25 | G2 | I | 녹색 데이터 입력 |
| 26 | G1 | I | 녹색 데이터 입력 |
| 27 | G0 | I | 녹색 데이터 입력(LSB) |
| 28 | R7 | I | 빨간색 데이터 입력(MSB) |
| 29 | R6 | I | 빨간색 데이터 입력 |
| 30 | R5 | I | 빨간색 데이터 입력 |
| 31 | R4 | I | 빨간색 데이터 입력 |
| 32 | R3 | I | 빨간색 데이터 입력 |
| 33 | R2 | I | 빨간색 데이터 입력 |
| 34 | R1 | I | 빨간색 데이터 입력 |
| 35 | R0 | I | 빨간색 데이터 입력(LSB) |
| 36 | GND | P | 전원 접지 |
| 37 | DCLK | I | 샘플 클럭 |
| 38 | GND | P | 전원 접지 |
| 39 | L/R | I | 왼쪽에서 오른쪽 스캔 방향 선택 |
| 40 | U/D | I | 위 또는 아래 스캔 방향 선택 |
| 41 | VGH | I | 스캔 드라이버용 양의 전원 |
| 42 | VGL | I | 스캔 드라이버용 음의 전원 |
| 43 | AVDD | P | 아날로그 회로용 전원 공급 장치 |
| 44 | RESET | I | 재설정 |
| 45 | POL | O | 라인 반전 제어 신호에 대한 극성 선택 |
| 46 | VCOM | I | VCOM 입력 |
| 47 | NC | - | 커넥터 없음 |
| 48 | NC | - | 커넥터 없음 |
| 49 | NC | - | 커넥터 없음 |
| 50 | NC | - | 커넥터 없음 |

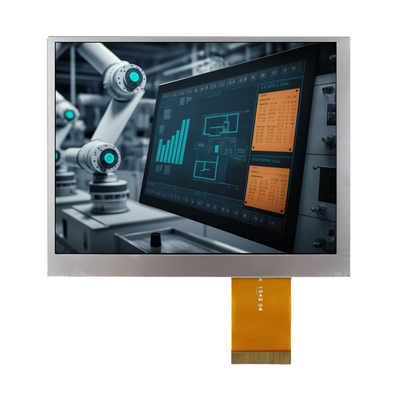

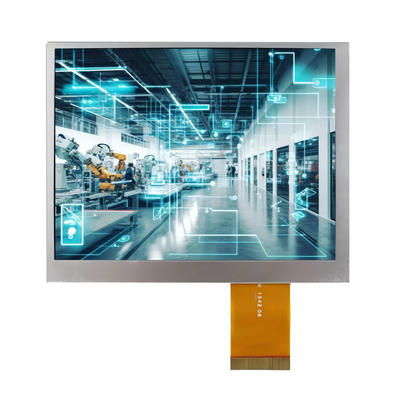

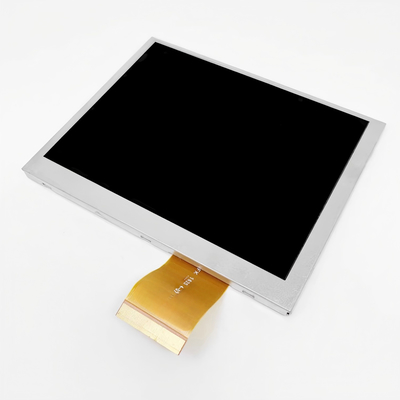

제품 이미지
