제품 상세 정보:
|
| 제품: | 2.0 "TFT LCD | 디스플레이 기술: | IPS, 모든 관점 |
|---|---|---|---|
| 결의: | 240x320 도트 | 인터페이스: | 8 비트 평행 |
| 핀 번호: | 22개의 핀 | 연결: | ZIF (개인화) |
| 표면 휘도: | 400 cd/m2 | 운영 임시: | -20C 내지 +70C |
| 대비율: | 800:1 | 색상: | 262K |
| 보증: | 1년 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 240x320tft LCD 디스플레이 모듈,400 니트 TFT LCD 디스플레이 모듈,사물인터넷 장치 TFT-LCD 디스플레이 모듈 |
||
이 제품에 대해 2인치 IPS TFT LCD 디스플레이: SFTO200JY-7251AN
우리의 최첨단 2인치 IPS TFT-LCD 디스플레이 모듈을 통해 여러분의 IoT 프로젝트를 향상시키세요.이 컴팩트 디스플레이는 240x320 화소의 해상도를 자랑합니다., 당신의 아이디어를 살아가게 하는 놀라운 시각과 생동감 넘치는 색상을 제공합니다.
주요 특징 및 이점:
응용 프로그램:
왜 우리 디스플레이 모듈을 선택합니까?
우리의 2인치 높은 밝기 IPS TFT-LCD 디스플레이는 성능, 내구성, 유연성을 위해 만들어졌습니다.IoT 애플리케이션에서 사용자 상호 작용을 향상시키기 위해 뛰어난 시각 명확성과 디자인 다양성의 힘을 활용하십시오.신뢰할 수 있는 기능과 사용자 친화적 인 통합으로 가장 중요한 것에 집중할 수 있습니다. 혁신적인 아이디어를 시장에 가져옵니다.
오늘 주문 하십시오!
최고의 디스플레이 솔루션으로 IoT 디바이스 프로젝트를 변화시킵니다. 오늘 2인치 고 밝기 IPS TFT-LCD 디스플레이 모듈을 주문하고 품질, 성능,그리고 저렴한 가격미국 전역에 배송 가능합니다!
제품 사양
| 항목 | 사양 |
| 표시 모드 | 보통 검은 색, 전파 |
| 관측 방향 | 모두 |
| 색상 | 262K |
| 드라이브 IC | ST7789P3 |
| 인터페이스 타입 | 4Wire SPI |
| 차원 도표 | 3460W x 47.80H x 2.03T |
| LCD 액티브 영역 LCD | 30.60 (W) x 40.80 (H) |
| 결의 | 240 RGB ((H) x 320 ((V) |
| 픽셀 피치 | 0.1275 ((W) × 0.1275 ((H) |
| 표면 브라이트네스 | 400 니트 |
기계적 차원
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 습도 | RH |
-- |
90% (최대 60C) | RH |
전기 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | 1.65 | 10.8/2.8 | 3.3 | V |
| 아날로그 공급 전압 | VCC | 2.6 | 2.8 | 3.3 |
- |
| 입력 전류 | 확인 |
-- |
20 |
-- |
mA |
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전압 | Vf | 3.0 | 3.2 | 3.4 | V |
| 전류 | 만약 |
-- |
60 |
-- |
mA |
| 운용 수명 |
-- |
30000 | 40000 |
-- |
시간 |
인터페이스 핀 정의
|
핀. 아니. |
기호 | 설명 |
| 1 | LED+ | 백라이트 안오드 |
| 2 | LED | 백라이트 카토드 |
| 3~4 | NC | |
| 5 | IOVCC | 인터페이스에 대한 전원 공급 (1.8V-3.3V) |
| 6 | VCC | 아날로그용 전원 공급 장치 (2.8V-3.3V) |
| 7-14 | DB7-DB0 | 데이터 입력/출력 병렬 |
| 15 | 연구 및 개발 |
8080 MCU 평행 인터페이스에서 읽기 활성화 |
|
16 |
WR |
평행 인터페이스에서 적기 활성화. 4선 연속 인터페이스에서 데이터/ 명령 선택 핀을 표시합니다. |
|
17 |
RS |
레지스터를 선택 RS=1: 데이터를 표시합니다. RS=0: 명령 데이터. |
| 18 | CS |
칩 선택 핀 (~LoSw~ 활성화) |
| 19 | TE | 파열 효과 신호는 프레임 메모리에 MCU를 동기화하는 데 사용됩니다. |
| 20 | 재설정 | LCM 리셋 핀 |
| 21 | SDA | 일련 데이터 입력/출력 |
| 22 | GND | 토지 |
광학적 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
|
전염성 (극화 장치 없이) |
T(%) |
- |
- |
(4.50) |
- |
% |
|
전염성 ( 폴라라이저) |
T(%) |
- |
- |
(12.20) |
- |
% |
| 콘트라스트 비율 | CR |
Θ=0 정상 관측 각 |
640 | 800 |
- |
- |
| 반응 시간 | TR +TF |
- |
30 | 40 |
msec |
|
| 색상 범주 | S(%) | 54 | 60 |
- |
% |

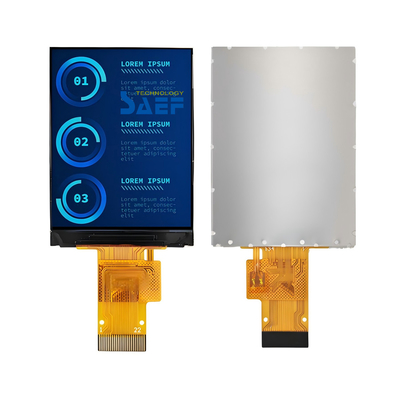

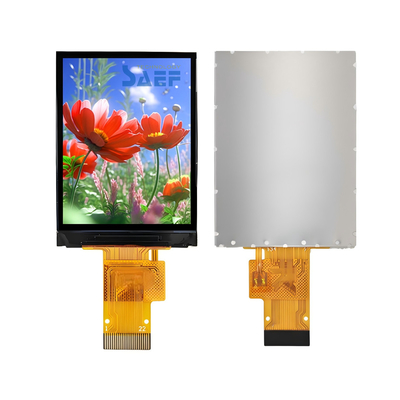

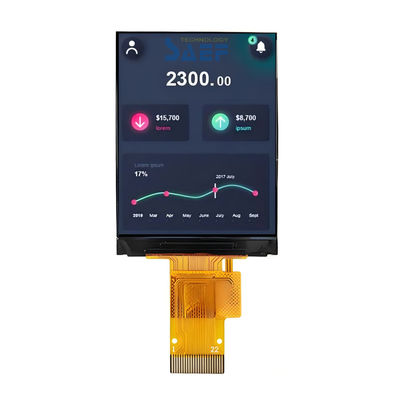

제품 이미지
더 많은 옵션: SPI 인터페이스 (모델:SFTO200JY-7250AN)
