제품 상세 정보:
|
| 제품: | 1.77인치 TFT LCD | 결의: | 128*160픽셀 |
|---|---|---|---|
| 터치 스크린: | 없이 | 관측 방향: | 12시 |
| 인터페이스: | SPI 4 라인 | 핀 번호: | 14 |
| 연결: | 플러그 접속식 제품 | 표면 휘도: | 300 cd/m2 (자격화 가능) |
| 드라이버 IC: | ST7735 | LED 수명: | 40,000시간 |
| 운영 임시: | -20°C ~ +70°C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 저전력 TFT LCD 디스플레이,1.77 인치 TFT LCD 디스플레이,고해상도 TFT LCD 디스플레이 |
||
이 항목에 대해: 1.77 인치 TFT LCD 디스플레이 SFTO177JY-7189AN
선도적인 TFT 디스플레이 제조업체인 Shenzhen Saef Technology의 1.77인치 TFT LCD 디스플레이로 기기를 업그레이드하세요이 고해상도 TFT 화면은 다양한 응용 프로그램에 적합합니다., 웨어러블 디바이스에서 소비자 전자제품 및 IoT 디스플레이 솔루션까지.
주요 특징
신청서
IoT 솔루션:우리의 저전력 소비 디스플레이는 연결된 장치에 적합하며, 장기적인 성능과 신뢰성을 보장합니다.
산업용:커스터마이징이 가능하고 혹독한 환경에 견딜 수 있도록 제작된 디스플레이는 전 세계 산업 장비 제조업체들에게 신뢰를 받고 있습니다.
왜 첸젠 안전 기술을 선택합니까?
신뢰할 수 있는 TFT 디스플레이 제조업체로서, 우리는 글로벌 고객의 요구를 충족시키는 고품질 제품을 제공하기 위해 최선을 다합니다. 우리의 1.77인치 TFT LCD 디스플레이는 정밀하게 설계되어 성능을 위해 설계되었습니다.다음 프로젝트를 위한 완벽한 선택이 될 것입니다.
우리 의 모든 종류 를 탐험 하십시오
1.77인치 디스플레이 외에도 다양한 TFT LCD 디스플레이, OLED 모듈 및 사용자 정의 디스플레이 솔루션을 제공합니다.우리의 제품 및 서비스에 대해 더 많은 것을 배우기 위해 우리의 웹 사이트를 방문하십시오..
오늘 우리 와 연락 하십시오!
표준 제품이나 맞춤형 솔루션이 필요하든, 저희 팀은 도움을 드릴 준비가 되어 있습니다. 최첨단 디스플레이 기술로 여러분의 아이디어를 실현해 보도록 하겠습니다.
셰인젠 세이프 테크놀로지 주식회사디스플레이 혁신에 대한 당신의 신뢰할 수 있는 파트너
특징
| 항목 | 사양 |
| 표시 모드 | 보통 검은 색, 전파 |
| 관측 방향 | 12시 |
| 색상 | 262K |
| 드라이브 IC | ST7735 |
| 인터페이스 타입 | 4 라인 SPI |
| 차원 도표 | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) mm |
| LCD 액티브 영역 | 28.032 ((W) x 35.04 ((H) mm |
| 결의 | 128 RGB (H) x 160 (V) 픽셀 |
| 픽셀 피치 | 0.219 ((W) x 0.219 ((H) mm |
윤곽 그림
인터페이스 핀 설명
|
핀. 아니. |
기호 | 설명 |
| 1 | NC | 연결이 안 돼 |
| 2 | GND | 토지 |
| 3 | LEDK | 백라이트 카토드 |
| 4 | LEDA | 백라이트 안오드 (3.0V-3.4V) |
| 5 | GND | 토지 |
| 6 | 재설정 | LCM 리셋 핀 |
|
7 |
D/C |
레지스터를 선택 D/C= ∆ 1 ∆: 데이터를 표시합니다. D/C=0: 명령 데이터 |
| 8 | SDA | 일련 데이터 입력/출력 |
| 9 | SCL | 일련 시계 핀. |
| 10 | VCC | 아날로그용 전원 공급 장치 (2.8V-3.3V) |
| 11 | IOVCC | 인터페이스에 대한 전원 공급 (1.8V-3.3V) |
| 12 | CS |
칩 선택 핀 (~) |
| 13 | GND | 토지 |
| 14 | NC | 연결이 안 돼 |
스케마화 도표
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 습도 | RH |
-- |
90% (최대 60C) | RH |
전기 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | 1.65 | 10.8/2.8 | 3.3 | V |
| 아날로그 공급 전압 | VCC | 2.6 | 2.8 | 3.3 |
-- |
| 입력 전류 | 확인 |
-- |
20 |
-- |
mA |
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전압 | Vf | 3.0 | 3.2 | 3.4 | V |
| 전류 | 만약 |
-- |
80 |
-- |
mA |
| 운용 수명 |
-- |
-- |
40000 |
-- |
시간 |
광학적 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 반응 시간 | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| 콘트라스트 비율 | CR | θ = 0° | 200 | 300 |
- |
|
|
관점 |
위쪽 | CR ¥10 | 40 | 45 | - |
deg. |
| 바닥 | CR ¥10 | 15 | 20 | - | ||
| 왼쪽 | CR ¥10 | 40 | 45 | - | ||
| 맞아요 | CR ¥10 | 40 | 45 | - | ||
|
CF 색상 염색성 (CIE)
|
Wx |
θ = 0° |
-0.02 |
0.308 |
+0.02 |
|
| 와이 | 0.327 | |||||
| Rx | 0.610 | |||||
| RY | 0.329 | |||||
| Gx | 0.299 | |||||
| GY | 0.567 | |||||
| Bx | 0.143 | |||||
| 에 의해 | 0.111 | |||||
| 크로스 이야기 | ct | 2% | ||||
| 전염성 | 트랜스 | 60.21% | 60.9% |
- |

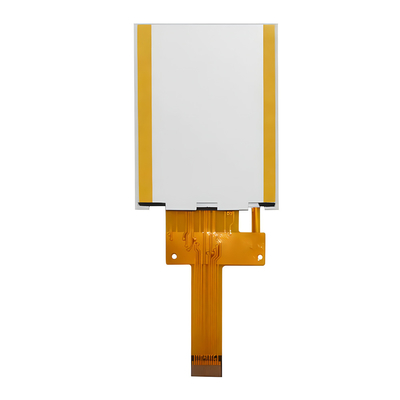

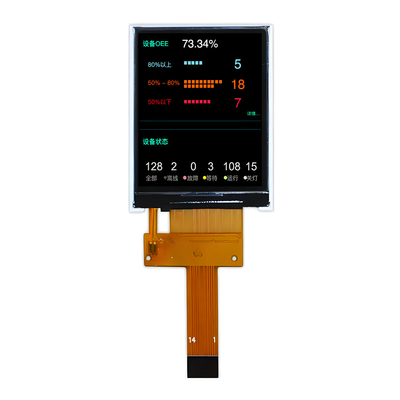

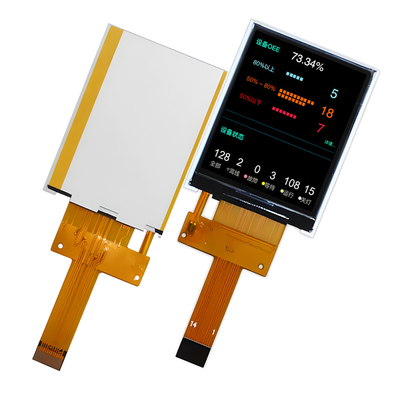

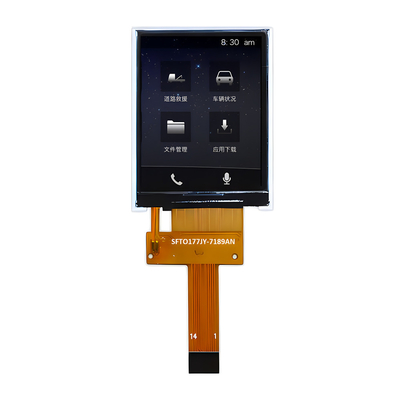

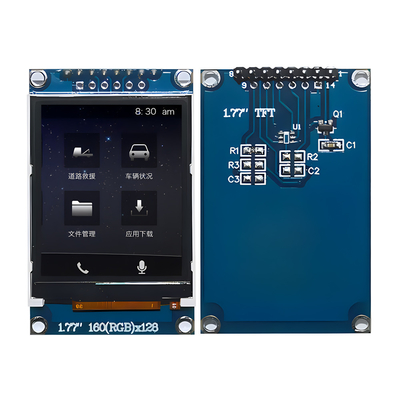

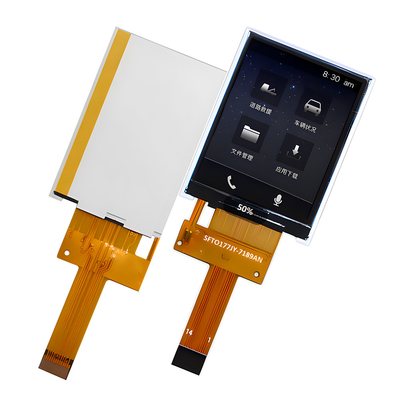

제품 사진
환경 / 신뢰성 테스트
| 아니 | 테스트 항목 | 조건 | 언급 |
| 1 | 고온 작업 | Ts= +80°C, 240시간 |
참고 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | 낮은 온도 작업 | Ta=-30°C, 240시간 | 참고 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 고온 저장장 | Ta= +80°C, 240시간 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 낮은 온도 저장 | Ta=-30°C, 240시간 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 높은 온도 및 습도 저장 | Ta= +60°C, 90% RH 최대, 160시간 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 열 충격 (운동하지 않음) | -30°C 30분 ~ +80°C 30분 변경 시간: 5분, 30주기 |
추운 것부터 시작하세요 온도, 끝 높은 온도 IEC60068-2-14 GB2423.22-87 |
|
7 |
전기 정적 배열 (운동) |
C=150pF, R=330 Ω, 5점/패널 공기:±8KV, 5번; 접촉: ±4KV, 5번 시간 (환경: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
진동 (사업하지 않음) |
주파수 범위: 10~55Hz, 스트로크: 1.mm 스파이: 10Hz~55Hz~10Hz X.Y.Z 각 방향에 2시간 (패키지 상태) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | 충격 (운동하지 않음) |
60G 6ms, ± X, ± Y, ± Z 각 방향으로 3번 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | 패키지 낙하 테스트 |
높이: 80cm, 1개의 모서리, 3개의 가장자리, 6면 |
IEC60068-2-32 GB/T2423.8-1995 |
