제품 상세 정보:
|
| 제품: | 2.4 인치 TFT 디스플레이 | 결의: | 240*320 |
|---|---|---|---|
| 터치 스크린: | 저항성 접촉 패널 | 관측 방향: | IPS 모든 관점 |
| 인터페이스: | MCU | 핀 번호: | 핀 25개 |
| 연결: | 납땜 | 표면 휘도: | 250 cd/m2 |
| 드라이버 IC: | ST7789V | LED 수명: | 40,000시간 |
| 순응성: | 순응한 한계와 로에스 | ||
| 강조하다: | 240x320 TFT LCD 디스플레이,MCU 인터페이스 TFT LCD 디스플레이,2.4인치 TFT LCD 디스플레이 |
||
기계적 도면
인터페이스 핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LED_K | 오 | LED 카थो드 |
| 2 | LED_A | 오 | LED 아노드 |
| 3 | GND | 난 | 토지 |
| 4 | VCC | 난 | 전원 공급 2.8V 전압 |
| 5 | IOVCC | 난 | 전원 공급 2.8V/1.8V 전압 |
| 6 | FMARK | 오 | 눈물 효과 출력 핀 |
| 7 | /CS | 난 | 칩 선택 신호의 입력 핀 |
| 8 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 9 | RS | 난 | 레지스터 선택 신호 |
| 10 | /WR | 난 | 스트로브 신호 입력 핀을 입력 |
| 11 | /RD | 난 | 스트로브 신호 입력 핀을 읽어 |
| 12 | GND | 난 | 토지 |
| 13-20 | DB7-DB0 | I/O | 데이터 I/O 표시 |
| 21 | GND | 난 | 토지 |
| 22 | XR | 오 | 터치 패널 핀 |
| 23 | YD | 오 | 터치 패널 핀 |
| 24 | XL | 오 | 터치 패널 핀 |
| 25 | YU | 오 | 터치 패널 핀 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |
백라이트 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | V | if=80mA |
| 공급 전류 | 만약 | - | 80 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 250 | - | Cd/m2 | if=80mA |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=80 mA |
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 분 | 유형 | 맥스 | ||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 15 | - | 미스 | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7.1 | - | - | |
| 3 | 대조율 | Cr |
θ=0, 정상 관점 |
- | 250 | - | - | |
| 4 |
관람 각
|
오, 오 | θR | CR>10 | - | 80 | - | 그레그 |
| θL | - | 80 | - | |||||
| 베르 | Θ+ | - | 80 | - | ||||
| - 아니... | - | 80 | - | |||||

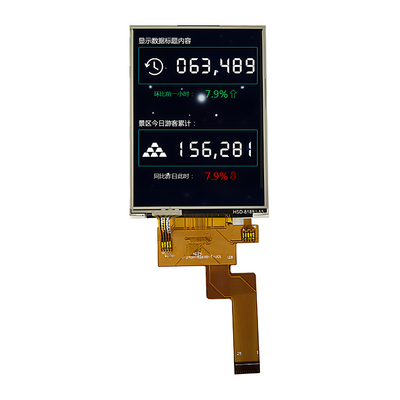

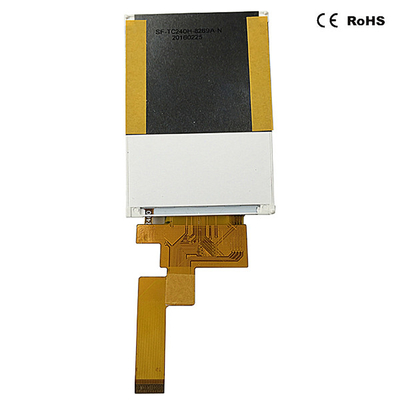

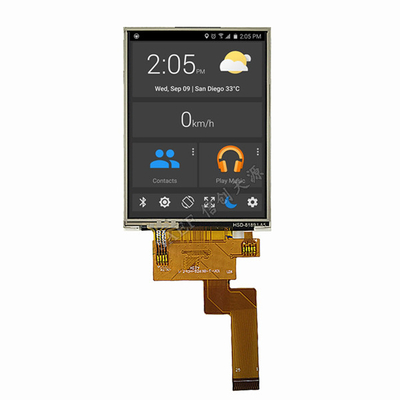

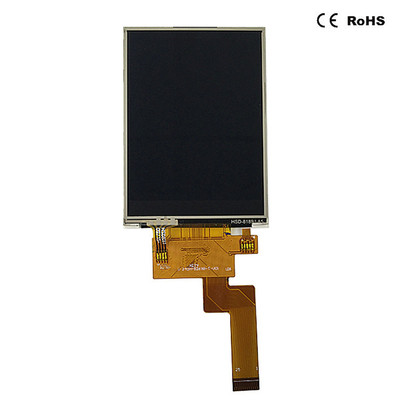

20.4인치 TFT LCD 디스플레이 실제 제품 표시
