제품 상세 정보:
|
| 제품: | 20.9 인치 전자 잉크 전자 종이 디스플레이 | 결의: | 296 x 128 점 해상도 |
|---|---|---|---|
| 표시 모드: | 오전 EPD | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 36.7(H)×79.0(V)×1.2(D) (mm) | 활동 영역: | 29.056 ((H) × 66.896 ((V) (mm) |
| 픽셀 피치: | 0.227×0.226(mm) | 작동 온도: | +50' Ｃ에 대한 0' Ｃ |
| 저장 온도: | +70' Ｃ에 대한 -25' Ｃ | 색상: | 흑백 |
| 핀 번호: | 24개 핀 | 인터페이스: | MCU |
| 입력 전류: | 3.1 마 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | 128*296 점 전자 잉크 전자 종이,20.9 인치 전자 잉크 전자 종이,MCU 인터페이스 전자 잉크 전자 종이 |
||
** 데이터 시트 다운로드 **
우리는 우리의 최신 혁신을 소개합니다. 2.9인치 128x296 점 MCU 인터페이스 E 잉크 E 종이 액티브 매트릭스 전자 피폭 디스플레이 (EPD) 패널.비교할 수 없는 명확성과 효율성을 제공하도록 설계되었습니다., 이 디스플레이 패널은 뛰어난 가독성과 낮은 전력 소모를 요구하는 다양한 응용 프로그램에 적합합니다.
고해상도:128x296점 해상도와 함께 이 EPD 패널은 선명하고 선명한 이미지를 보장하여 텍스트, 그래픽 및 복잡한 디자인을 표시하는 데 이상적입니다.
낮은 전력 소비:전극화 기술은 뛰어난 에너지 효율을 가능하게 합니다. 이 디스플레이는 배터리로 작동하는 장치에 적합합니다.배터리 수명을 크게 연장합니다..
넓은 시각 각도:자연적 인 종이의 외모 를 모방 하는 E-인크 기술 덕분에 다양한 각도 에서 일관성 있고 명확 한 시야 를 누리십시오.
MCU 인터페이스:편리한 MCU 인터페이스로 설계된 이 패널은 기존 시스템과 프로젝트에 쉽게 통합될 수 있어 엔지니어와 개발자들에게 빠르고 간편한 개발을 용이하게 합니다.
다재다능한 응용:이 디스플레이는 전자 독자, 전자 선반 라벨, 스마트 홈 장치, 웨어러블 기기 등 다양한 용도로 적합합니다.
2.9인치 전자 잉크 전자 종이 디스플레이는 다음과 같은 용도로 적합합니다.
우리의 전자 종이 디스플레이는 품질, 혁신 및 사용자 만족에 대한 헌신으로 시장에서 돋보입니다. 우리의 제품을 선택하면 다음과 같은 혜택을 누립니다.
우리의 2.9인치 128x296 점 MCU 인터페이스 전자 잉크 전자 종이 액티브 매트릭스 전극화 디스플레이 패널을 통해 디스플레이 기술의 미래를 발견하십시오.현대적인 애플리케이션에 맞게 고품질의 시각적 솔루션더 많은 정보, 샘플, 또는 가격, 저희에게 연락하십시오!
제품 도면
인터페이스 핀 정의
| - 아니 | 이름 | I/O | 설명 | 언급 |
| 1 | NC | 다른 NC 핀과 연결하지 마십시오. | 열어두세요 | |
| 2 | 독일민주공화국 | 오 | N 채널 MOSFET 게이트 드라이브 제어 | |
| 3 | 연구 | 난 | 제어 루프의 전류 감지 입력 | |
| 4 | NC | NC | 다른 NC 핀과 연결하지 마십시오. | 열어두세요 |
| 5 | VSH2 | C | 양성 소스 구동 전압 (붉은) | |
|
6 |
TSCL |
오 |
이 핀은 I2C 인터페이스와 디지털 온도 센서 시계 핀입니다. I2C 슬로브에 연결할 때 외부 롤업 저항이 필요합니다. 사용하지 않을 때: VSS |
|
|
7 |
TSDA |
I/O |
이 핀은 I2C 인터페이스와 디지털 온도 센서 데이터 핀입니다. I2C 슬로브에 연결할 때 외부 롤업 저항이 필요합니다. 사용하지 않을 때: VSS |
|
| 8 | BS1 | 난 | 버스 인터페이스 선택 핀 | |
| 9 | 바쁘다 | 오 | 작업 상태 출력 핀 | |
| 10 | RST# | 난 | 신호 입력을 재설정해 | |
| 11 | D/C# | 난 | 데이터 / 명령 제어 핀 | |
| 12 | CS# | 난 | 칩 입력 핀을 선택 | |
| 13 | SCL | 난 | 세리얼 클럭 핀 (SPI) | |
| 14 | SDA | I/O | 일련 데이터 핀 (SPI) | |
| 15 | VDDIO | P | 인터페이스 논리 핀에 대한 전원 공급 | |
| 16 | VCI | P | 칩의 전원 공급 | |
| 17 | VSS | P | 토지 | |
|
18 |
VDD |
C |
코어 논리 전원 핀 VDD는 VCI에서 내부적으로 조절 될 수 있습니다. VDD와 VSS 사이에 콘덴시터가 연결되어야합니다. | |
| 19 | VPP | P | 시험용 | |
| 20 | VSH1 | C | 양성 소스 구동 전압 | |
| 21 | VGH | C | 양성 게이트 구동 전압 및 VSH1에 대한 전원 공급 핀 | |
| 22 | VSL | C | 음 원자 구동 전압 | |
| 23 | VGL | C | 부정적 게이트 운전 전압 VCOM 및 VSL에 대한 전원 공급 핀 | |
| 24 | VCOM | C | VCOM 구동 전압 |
절대 최대 등급
| 매개 변수 | 기호 | 등급 | 단위 |
| 논리 공급 전압 | VCI | -0.5에서 +60 | V |
| 논리 입력 전압 | VIN | -0.5에서 VCI +05 | V |
| 논리 출력 전압 | VOUT | -0.5에서 VCI +05 | V |
| 작동 온도 범위 | TOPR | 0 ~ +50 | oC |
| 저장 온도 범위 | TSTG | -25에서 +70 | oC |
| 최적 저장 온도 | TSTGo | 23±2 | oC |
| 최적 저장 습도 | HSTGo | 55±10 | % RH |
패널 DC 특성
| 매개 변수 | 기호 | 조건 | 적용 가능 | 미네 | 타이프. | 맥스 | 단위 |
| 단일 토지 | VSS | - | - | 0 | - | V | |
| 논리 공급 전압 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| 코어 로직 전압 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 높은 수준의 입력 전압 | HIV | - | - | 0.8 VCI | - | - | V |
| 낮은 수준의 입력 전압 | VIL | - | - | - | - | 0.2 VCI | V |
| 높은 수준의 출력 전압 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 낮은 수준의 출력 전압 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| 전형적 전력 | PTYP | VCI=3.0V | - | - | 9 | - | mW |
| 깊은 수면 모드 | PSTPY | VCI=3.0V | - | - | 0.003 | - | mW |
| 일반적인 작동 전류 | Iopr_VCI | VCI=3.0V | - | - | 3.0 | - | mA |
| 이미지 업데이트 시간 | - | 25 oC | - | - | 3 | - | 초 |
|
잠자리 모드 전류 |
ISlp_VCI |
DC/DC 꺼 시계가 없네 입력 부하가 없습니다. 램 데이터 보존 |
- |
- |
20 |
uA |
|
|
깊은 수면 모드 전류 |
IDslp_VCI |
DC/DC 꺼 시계가 없네 입력 부하가 없습니다. 램 데이터가 저장되지 않습니다. |
- |
- |
1 |
5 |
uA |
광학적 사양
| 기호 | 매개 변수 | 조건 | 분 | 타이프. | 맥스 | 단위 |
| R | 흰색 반사력 | 흰색 | 30 | 35 | - | % |
| CR | 콘트라스트 비율 | 실내 | 8:1 | - | ||
| GN | 2그레이 레벨 | - | DS+(WS-DS) *n(m-1) | |||
| T 업데이트 | 이미지 업데이트 시간 | 25 °C | 3 | - | 초 | |
| 생활 | 위쪽 | 10만번 또는 5년 |

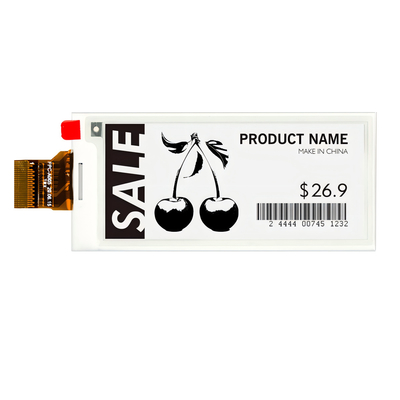

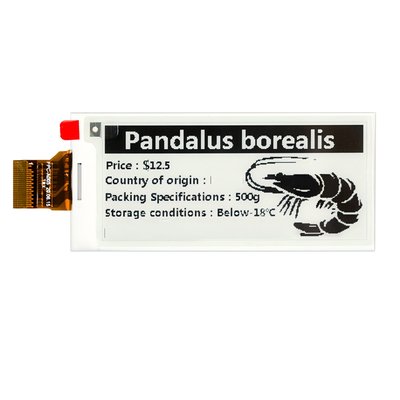

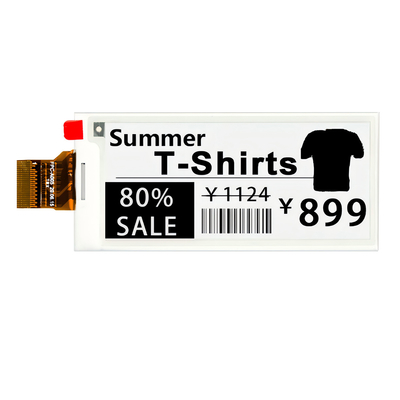

제품 I마지
저희와 연락
MCU 2.9인치 전자 잉크 전자 종이 디스플레이를 통해 제품 디스플레이를 높이는 기회를 놓치지 마십시오.
더 많은 정보를 얻고 주문하려면 지금 연락하세요!
