제품 상세 정보:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 1.54 inch (39.1 mm diagonal) |
|---|---|---|---|
| Resolution: | 200 (H) × 200 (V) pixels | 188 DPI | Active Area: | 27.0 × 27.0 mm |
| Color: | Monochrome (Black/White) | Power Supply: | Active: 4.5 mW (Typ.) |
| Viewing Angle: | 180° (Ultra-wide) | Interface: | Dual-Mode SPI |
| Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec | Optical: | Reflectivity: 35% (Typ., white state) |
| Operating Temp: | 0°C to +50°C | Storage Temp.: | -25°C to +70°C |
| Compliance: | REACH & RoHS Compliant & Halogen Free | Special Features:: | VCOM OTP programming, Waveform LUT optimization |
| 강조하다: | 1.54인치 E-ink 디스플레이 SPI,200x200 흑백 전자종이 디스플레이,산업용 온도 E-ink 스크린 |
||
SFE154QXBW-7284AN은 IoT 장치, 산업용 센서 및 휴대용 의료 기기에서 초저전력 애플리케이션을 위해 설계된 1.54" 흑백 E-ink 디스플레이입니다. 쌍안정 성능(이미지 유지를 위한 제로 전력)을 갖춘 전기영동 기술을 활용하여 35% 반사율과 180° 시야각을 제공하며, 가혹한 환경(0°C ~ +50°C)에서 햇빛 가독성이 뛰어납니다.
1. 듀얼 SPI 유연성 및 고급 제어
BS1 핀(7페이지)을 통해 3선(9비트) 또는 4선(8비트) SPI 구성 가능, ARM Cortex-M/R, ESP32 및 Raspberry Pi Pico와 호환.
깜박임 없는 업데이트 및 온도 보상을 위한 통합 파형 LUT 최적화(명령 0x32) 및 VCOM OTP 프로그래밍(명령 0x2A).
2. 초저전력 아키텍처
항상 켜져 있는 애플리케이션에서 배터리 수명을 연장하는 1~5μA의 딥 슬립 모드(명령 0x10).
동적 데이터 업데이트 시 에너지 소비를 최소화하는 부분 새로 고침(0.3초).
3. 강력한 환경 내성
-25°C/+60°C 보관, 80% RH 습도 및 ±8kV ESD에서 240시간 동안 검증됨.
높은 트래픽 산업 환경에서 긁힘에 강한 눈부심 방지 강화 표면.
사전 테스트된 초기화 시퀀스는 개발 시간을 단축합니다.
EU/US 시장 규정 준수
RoHS 3(EU 2015/863), REACH SVHC 및 할로겐 프리 인증.
◾ 포장은 EU 2025/40 재활용성 표준(2026년 발효)을 충족합니다.
대상 애플리케이션
산업: HVAC 제어, 창고 물류 태그
의료: 휴대용 진단 장치, 약물 추적기
소매: 전자 선반 라벨(ESL), 스마트 가격표
스마트 시티: 주차 센서, 환경 모니터
기계적 치수
절대 최대 정격
| 매개변수 | 기호 | 정격 | 단위 |
| 논리 공급 전압 | VCI | -0.5 ~ +6.0 | V |
| 논리 입력 전압 | VIN | -0.5 ~ VCI +0.5 | V |
| 논리 출력 전압 | VOUT | -0.5 ~ VCI +0.5 | V |
| 작동 온도 범위 | TOPR | 0 ~ +50 | °C |
| 보관 온도 범위 | TSTG | -25 ~ +70 | °C |
| 최적 보관 온도 | TSTGo | 23±2 | °C |
| 최적 보관 습도 | HSTGo | 55± | RH |
패널 DC 특성
| 매개변수 | 기호 | 조건 |
적용 가능한 핀 |
최소 | 일반 | 최대 | 단위 |
| 단일 접지 | VSS | - | - | 0 | - | V | |
| 논리 공급 전압 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| 코어 논리 전압 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 높은 레벨 입력 전압 | VIH | - | - | 0.8 VCI | - | - | V |
| 낮은 레벨 입력 전압 | VIL | - | - | - | - | 0.2 VCI | V |
| 높은 레벨 출력 전압 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 낮은 레벨 출력 전압 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| 일반 전력 | PTYP | VCI =3.0V | - | - | 4.5 | - | mW |
| 딥 슬립 모드 | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| 일반 작동 전류 | Iopr_VCI | VCI =3.0V | - | - | 1.5 | - | mA |
| 이미지 업데이트 시간 | - | 25 °C | - | - | 1.8 | - | 초 |
|
절전 모드 전류 |
Islp_VCI |
DC/DC 꺼짐 클럭 없음 입력 부하 없음 Ram 데이터 유지 |
- |
- |
20 |
uA |
|
|
딥 슬립 모드 전류 |
Idslp_VCI |
DC/DC 꺼짐 클럭 없음 입력 부하 없음 Ram 데이터 유지 안 함 |
- |
- |
1 |
5 |
uA |
비고: 이미지 업데이트 시간(전체): 1.8초, 이미지 업데이트 시간(부분): 0.3초.
광학 사양
| 기호 | 매개변수 | 조건 | 최소 | 일반 | 최대 | 단위 |
| R | 백색 반사율 | 백색 | 30 | 35 | - | % |
| CR | 대비율 | 실내 | 8:1 | - | ||
| GN | 2 회색 레벨 | - | DS+(WS-DS)*n(m-1) | |||
| T 업데이트 | 이미지 업데이트 시간 | 25 °C에서 | 1.8 | - | 초 | |
| 수명 | Topr | 1000000번 또는 5년 |
인터페이스 핀 정의
| 번호 | 이름 | I/O | 설명 |
| 1 | NC | 다른 NC 핀에 연결하지 마십시오. | |
| 2 | GDR | O | N-채널 MOSFET 게이트 드라이브 제어 |
| 3 | RESE | I | 제어 루프에 대한 전류 감지 입력 |
| 4 | NC | 다른 NC 핀에 연결하지 마십시오. | |
| 5 | VSH2 | C | 양의 소스 구동 전압 |
|
6 |
TSCL |
O |
이 핀은 디지털 온도 센서 클럭 핀에 대한 I2C 인터페이스입니다. I2C 슬레이브에 연결할 때 외부 풀업 저항이 필요합니다. 사용하지 않을 경우: 열기 |
|
7 |
TSDA |
I/O |
이 핀은 디지털 온도 센서 데이터 핀에 대한 I2C 인터페이스입니다. I2C 슬레이브에 연결할 때 외부 풀업 저항이 필요합니다. 사용하지 않을 경우: 열기 |
| 8 | BS1 | I | 버스 인터페이스 선택 핀 |
| 9 | BUSY | O | 사용 중 상태 출력 핀 |
| 10 | RES# | I | 리셋 신호 입력. 활성 로우. |
| 11 | D/C# | I | 데이터/명령 제어 핀 |
| 12 | CS# | I | 칩 선택 입력 핀 |
| 13 | SCL | I | 직렬 클럭 핀(SPI) |
| 14 | SDA | I | 직렬 데이터 핀(SPI) |
| 15 | VDDIO | P | 인터페이스 논리 핀용 전원 공급 장치 VCI에 연결해야 합니다. |
| 16 | VCI | P | 칩용 전원 공급 장치 |
| 17 | VSS | P | 접지 |
| 18 |
VDD |
C |
코어 논리 전원 핀 VDD는 VCI에서 내부적으로 조절할 수 있습니다. 커패시터는 VDD와 VSS 사이에 연결해야 합니다. |
| 19 | VPP | P | OTP 프로그래밍용 전원 공급 장치. |
| 20 | VSH1 | C | 양의 소스 구동 전압 |
| 21 | VGH | C | 양의 게이트 구동 전압. |
| 22 | VSL | C | 음의 소스 구동 전압 |
| 23 | VGL | C | 음의 게이트 구동 전압. |
| 24 | VCOM | C | VCOM 구동 전압 |

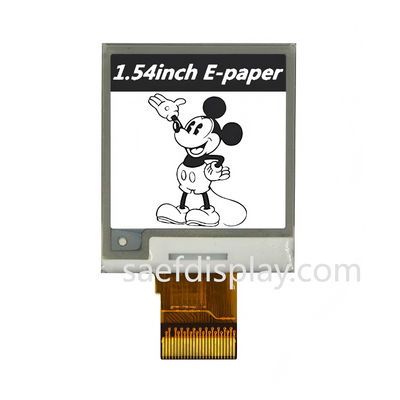

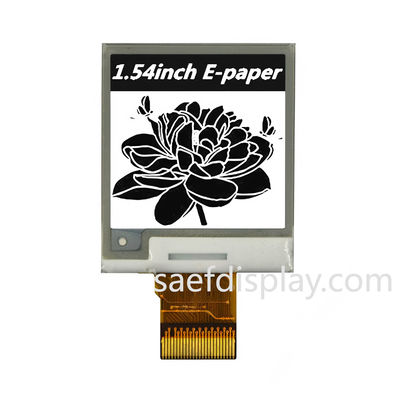

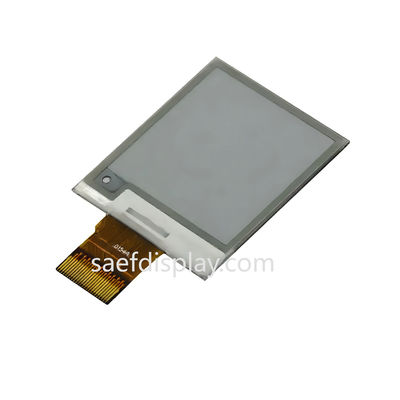

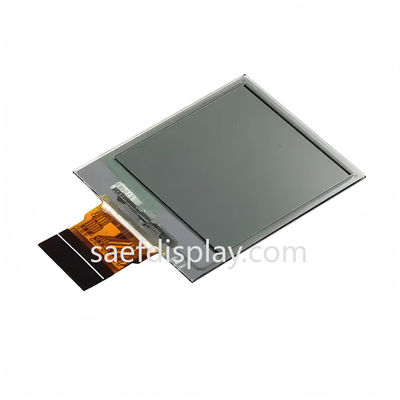

제품 이미지
