제품 상세 정보:
|
| 기술: | 전기 영동 e- 잉크 (bi-sable) | 화면 크기: | 2.13 인치 (54.1 mm 대각선) |
|---|---|---|---|
| 특수 기능 :: | 통합 된 전두엽 | 해결: | 122 (h) × 250 (v) 픽셀 | 130 DPI |
| 인터페이스: | 구성 가능한 SPI (BS1 핀을 통한 3-W/4-W) | 새로 고침 시간: | 전체 업데이트 : 1.8 초; 부분 업데이트 : 0.3 초 |
| 활성 영역: | 23.7 × 48.55 (mm) | 색상: | 단색 (흑백) |
| 전원 공급 장치: | 10.5 MW (타이핑) | 보기 각도: | 180 ° (초대형) |
| 광학: | 반사율 : 35% (타이핑) | 작동 온도: | +50' Ｃ에 대한 0' Ｃ |
| 스토리지 온도.: | -25°C ~ +60°C | 규정 준수: | REACH 및 RoHS 준수 및 할로겐 프리 |
| 특화 :: | CTP 옵션 IN INRA, OCA 라미네이션 지지대 | 신뢰할 수 있음: | 90% RH, ± 8KV ESD, UV 노출에서 240 시간 동안 검증 |
| 강조하다: | 2.13인치 E Ink 디스플레이 모듈,초저전력 e-paper 디스플레이,산업용 SPI e-paper 모듈 |
||
가혹한 환경을 위한 산업 등급 E 잉크 디스플레이

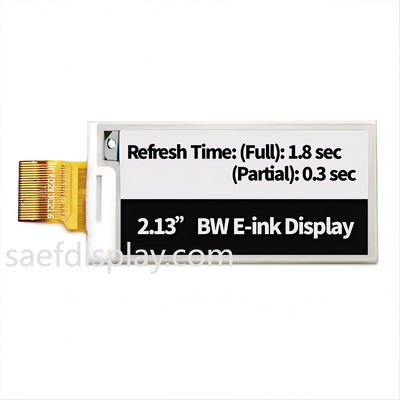

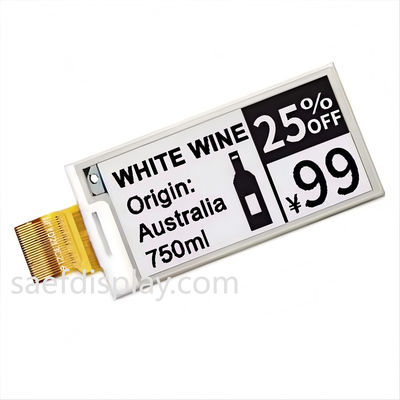

SFE213RJBW-7307A는 전자 선반 라벨(ESL), 휴대용 의료 기기, IoT 엣지 시스템 등 까다로운 산업용 애플리케이션을 위해 설계된 2.13인치 흑백 전기영동 디스플레이(EPD)입니다. 초저전력 절전 전류(<1μA) 및 구성 가능한 SPI 인터페이스(4선 또는 3선)를 통해 이 모듈은 MCU 리소스 오버헤드를 최소화하면서 수년간 배터리 수명을 연장할 수 있습니다.
공장 통합을 위한 정밀 엔지니어링
신뢰성: 열 충격(-25°C ↔ +70°C), 습도(90% RH), 진동에 대해 IEC 60068-2 표준에 따라 검증되었습니다.
공급망 안정성: 중국 선전에 있는 ISO 9001/14001 인증 시설에서 제조되었으며 추적 가능한 구성 요소 소싱(Taiyo Yuden 인덕터, OnSemi 다이오드)을 사용합니다.
설계 지원: 빠른 PCB 통합을 위해 참조 회로(19페이지), LUT 파형 및 AC 타이밍 다이어그램(13페이지)을 포함합니다.
일반 디스플레이와 비교한 기술적 차별점
부분 새로 고침(0.3초): 동적 ESL 가격 업데이트를 위해 전체 새로 고침(1.8초)보다 6배 빠릅니다.
온칩 전원 관리: VCOM, VGH, VGL용 통합 부스터/레귤레이터 – 외부 PMIC 불필요.
ESD 강화: 공장 취급 견고성을 위해 IEC61000-4-2 준수(4kV 접촉/8kV 공기).
미국/독일 엔지니어링 팀에 이상적
자동화된 ESL 시스템: 대규모 배치를 위한 SPI 데이지 체인 지원.
의료/물류 도구: 콜드 체인 규정 준수를 위한 넓은 온도 범위(-25°C ~ +60°C 보관).
장수명 지향: 양안정 제로 전력 이미지 유지를 통해 50,000+ 업데이트 주기.
주문 및 규정 준수
MOQ: 1,000개(맞춤형 볼륨 가능).
리드 타임: 4–6주(EU/US 항공 화물).
문서: 전체 REACH/RoHS 테스트 보고서, IPC 준수 포장(480개/상자).
▶ 이 페이지에서 데이터시트 다운로드.
▶ CTP 샘플 요청: 20일 리드 타임으로 맞춤형 터치 솔루션.
기계적 사양
| 매개변수 | 사양 | 단위 | 비고 |
| 화면 크기 | 2.13 | 인치 | |
| 디스플레이 해상도 | 122(H)×250(V) | 픽셀 | Dpi:130 |
| 활성 영역 | 23.7×48.55 | mm | |
| 픽셀 피치 | 0. 1943×0.1942 | mm | |
| 픽셀 구성 | 직사각형 | ||
| 외형 치수 | 29.2(H)×59.2 (V) ×0.9(D) | mm | |
| 무게 | TBD | g |
절대 최대 정격
| 매개변수 | 기호 | 정격 | 단위 |
| 논리 공급 전압 | VCI | -0.3 ~ +6.0 | V |
| 논리 입력 전압 | VIN | -0.3 ~ VCI +0.3 | V |
| 논리 출력 전압 | VOUT | -0.3 ~ VCI +0.3 | V |
| 작동 온도 범위 | TOPR | 0 ~ +50 | ºC |
| 보관 온도 범위 | TSTG | -25 ~+60 | ºC |
| 최적 보관 온도 | TSTGo | 23±2 | ºC |
| 최대 보관 습도 | HSTGo | 55±10 | RH |
패널 DC 특성
|
매개변수 |
기호 | 조건 | 최소 |
일반 |
최대 |
단위 | |
| 단일 접지 | GND |
- |
- |
0 |
- |
V | |
| IO 공급 전압 | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
| 디지털/아날로그 공급 전압 |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
|
높은 레벨 입력 전압 |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
| 낮은 레벨 입력 전압 | Vil |
- |
0 |
- |
0.3VDDIO |
V |
|
| 높은 레벨 출력 전압 | Voh | IOH = 400uA | VDDIO-0.4 |
- |
- |
V |
|
| 낮은 레벨 출력 전압 | Vol | IOL = -400uA | 0 |
- |
0.4 |
V |
|
| OTP 프로그램 전원 | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
| VCOM 출력 전압 | VCOM | -4.0 |
- |
-0.1 | V | ||
| 양의 게이트 전압 | VGH | + 17 |
- |
+20 | V | ||
| 음의 게이트 전압 | VGL | -20 |
- |
-17 | V | ||
| 양의 소스 전압 | VDH | +2.4 | +15 | + 15 | V | ||
| 양의 소스 전압 | VSHR | +2.4 | +5 | + 15 | V | ||
| 음의 소스 출력 전압 |
VDL |
-15 |
-15 |
-2.4 |
V |
||
광학 사양
| 기호 |
매개변수 |
조건 | 값 | 단위 | ||
| 최소. | 일반 | 최대 | ||||
| R | 백색 반사율 | 백색 | 30 | 35 | - | % |
| CR | 대비율 | - | 8 | 15 | - | |
| T update_ RS | 업데이트 시간 | 25℃ | - | 0.3-1.8 | - | 초 |
입력/출력 핀 할당
| 아니요 | 이름 | I/O | 설명 |
| 1 | NC | 다른 NC 핀에 연결하지 마십시오. | |
| 2 | GDR | O | N 채널 MOSFET 게이트 드라이브 제어 |
| 3 | RESE | P | 제어 루프용 전류 감지 입력 |
| 4 | NC | 다른 NC 핀에 연결하지 마십시오. | |
| 5 | VDHR | P | 양의 소스 전압 |
| 6 | TSCL | O | 디지털 온도 센서 클럭 핀에 대한 I 2 C 인터페이스 |
| 7 | TSDA | I/O | 디지털 온도 센서 데이터 핀에 대한 I2C 인터페이스 |
| 8 | BS | I | 버스 인터페이스 선택 핀 |
| 9 | BUSY_N | O | 사용 중 상태 출력 핀 |
| 10 | RST_N | I | 리셋 신호 입력. 활성 로우. |
| 11 | DC | I | 데이터/명령 제어 핀 |
| 12 | CSB | I | 칩 선택 입력 핀 |
| 13 | SCL | I | 직렬 클럭 핀(SPI) |
| 14 | SDA | I/O | 직렬 데이터 핀(SPI) |
| 15 | VDDIO | P | IO 전압 공급 |
| 16 | VDD | P | 디지털/아날로그 전원 |
| 17 | GND | P | 디지털 접지 |
| 18 | VDDD | P | 1.8V 전압 입력 및 출력 |
| 19 | VPP | P | OTP 프로그래밍용 전원 공급 장치 |
| 20 | VDH | P | 양의 소스 전압 |
| 21 | VGH | P | 양의 게이트 전압 |
| 22 | VDL | P | 음의 소스 전압 |
| 23 | VGL | P | 음의 게이트 전압 |
| 24 | VCOM | O | VCOM 구동 전압 |
