| 제품: | 1.54인치 전자종이 디스플레이 | 결의: | 200x200 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 액티브 매트릭스 | 드라이버 소자: | a-SI TFT 능동 매트릭스 |
| 색상 표시: | 검은색, 흰색, 빨간색 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 31.8(H) x 37.32(V) x 1.0(D)(mm) | 활동 영역: | 27 ((H) x 27 ((V) (mm) |
| 픽셀 피치: | 140 x 140 (188dpi) 음 | 핀 번호: | 24개 핀 |
| 인터페이스: | SPI | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | SPI 인터페이스 E-Paper 표시,3 컬러 전자 종이 디스플레이,200×200 EPD |
||
** 데이터 시트 다운로드 **
이 항목에 관한 SFEPD154QXBWR-7237AN
1번54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditions이 제품에 대한 자세한 소개는 다음과 같습니다.
제품 개요:
주요 특징:
기술 사양:
응용 프로그램:
이 전자 종이 디스플레이는 선반 라벨, 산업 장비 및 저전력, 높은 가시성 디스플레이가 필요한 모든 시나리오와 같은 애플리케이션에 적합합니다.
기계 정보
| 매개 변수 | 사양 | 단위 | 언급 |
| 화면 크기 | 1.54 | 인치 | |
| 표시 해상도 | 200 ((H) × 200 ((V) | 픽셀 | Dpi:188 |
| 활동 영역 | 27.0(H) × 27.0(V) | mm | |
| 픽셀 피치 | 014 x 0. 14 | mm | |
| 픽셀 구성 | 사각형 | ||
| 윤곽 차원 | 31.80 (H) × 37.32 (V) × 1.0 (D) | mm | |
| 무게 | 218±0.5 | g |

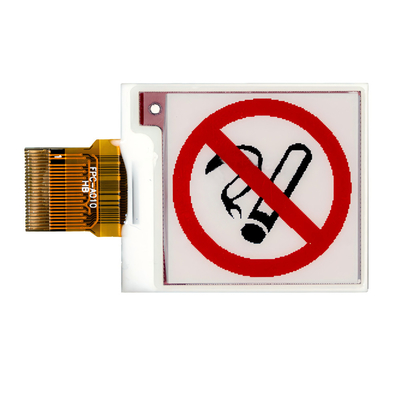

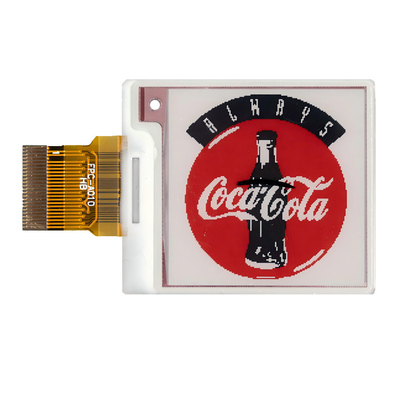

제품그림
인터페이스 핀 정의
| - 아니 | 이름 | I/O | 설명 | 언급 |
| 1 | NC | 다른 NC 핀과 연결하지 마십시오. | 열어두세요 | |
| 2 | 독일민주공화국 | 오 | N 채널 MOSFET 게이트 드라이브 제어 | |
| 3 | 연구 | 난 | 제어 루프의 전류 감지 입력 | |
| 4 | NC | 다른 NC 핀과 연결하지 마십시오. | 열어두세요 | |
| 5 | VSH2 | C | 양성 소스 구동 전압 | |
|
6 |
TSCL |
오 |
이 핀은 I2C 인터페이스와 디지털 온도 센서 시계 핀입니다. I2C 슬로브에 연결할 때 외부 롤업 저항이 필요합니다. 사용하지 않을 때: 열립니다. |
|
|
7 |
TSDA |
I/O |
이 핀은 I2C 인터페이스와 디지털 온도 센서 데이터 핀입니다. I2C 슬로브에 연결할 때 외부 롤업 저항이 필요합니다. 사용하지 않을 때: 열립니다. |
|
| 8 | BS1 | 난 | 버스 인터페이스 선택 핀 | |
| 9 | 바쁘다 | 오 | 작업 상태 출력 핀 | |
| 10 | RES# | 난 | 신호 입력을 재설정해 | |
| 11 | D/C# | 난 | 데이터 / 명령 제어 핀 | |
| 12 | CS# | 난 | 칩 입력 핀을 선택 | |
| 13 | SCL | 난 | 세리얼 클럭 핀 (SPI) | |
| 14 | SDA | 난 | 일련 데이터 핀 (SPI) | |
| 15 | VDDIO | P | 인터페이스 논리 핀에 대한 전원 공급 | |
| 16 | VCI | P | 칩의 전원 공급 | |
| 17 | VSS | P | 토지 | |
|
18 |
VDD |
C |
코어 논리 전원 핀 VDD는 VCI에서 내부적으로 조절 될 수 있습니다. VDD와 VSS 사이에 콘덴시터가 연결되어야합니다. | |
| 19 | VPP | P | OTP 프로그래밍에 필요한 전원 공급 장치 | |
| 20 | VSH1 | C | 양성 소스 구동 전압 | |
| 21 | VGH | C | 포지티브 게이트 운전 전압 | |
| 22 | VSL | C | 음 원자 구동 전압 | |
| 23 | VGL | C | - 네거티브 게이트 운전 전압 | |
| 24 | VCOM | C | VCOM 구동 전압 |
절대 최대 등급
| 매개 변수 | 기호 | 등급 | 단위 |
| 논리 공급 전압 | VCI | -0.5에서 +60 | V |
| 논리 입력 전압 | VIN | -0.5에서 VCI +05 | V |
| 논리 출력 전압 | VOUT | -0.5에서 VCI +05 | V |
| 작동 온도 범위 | TOPR | 0 ~ +40 | oC |
| 저장 온도 범위 | TSTG | -25에서 +70 | oC |
| 최적 저장 온도 | TSTGo | 23±2 | oC |
| 최적 저장 습도 | HSTGo | 55±10 | % RH |
패널 DC 특성
| 매개 변수 | 기호 | 조건 | 적용 가능 | 미네 | 타이프. | 맥스 | 단위 |
| 단일 토지 | VSS | - | - | 0 | - | V | |
| 논리 공급 전압 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| 코어 로직 전압 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 높은 수준의 입력 전압 | HIV | - | - | 0.8 VCI | - | - | V |
| 낮은 수준의 입력 전압 | VIL | - | - | - | - | 0.2 VCI | V |
| 높은 수준의 출력 전압 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 낮은 수준의 출력 전압 | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| 전형적 전력 | PTYP | VCI=3.0V | - | - | 7.5 | - | mW |
| 깊은 수면 모드 | PSTPY | VCI=3.0V | - | - | 0.003 | - | mW |
| 일반적인 작동 전류 | Iopr_VCI | VCI=3.0V | - | - | 2.5 | - | mA |
| 이미지 업데이트 시간 | - | 25 oC | - | - | 22 | - | 초 |
|
잠자리 모드 전류 |
ISlp_VCI |
DC/DC 꺼 시계가 없네 입력 부하가 없습니다. |
- |
- |
20 |
uA |
|
|
깊은 수면 모드 전류 |
IDslp_VCI |
DC/DC 꺼 시계가 없네 입력 부하가 없습니다. 램 데이터가 저장되지 않습니다. |
- |
- |
1 |
5 |
uA |
제품 이미지
