| 키워드: | 13.3인치 TFT LCD 디스플레이 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 305.2 x 178.1 x 2.7(mm) | 활동 영역: | 293.76 x 165.24(mm) |
| LCD 인터페이스: | EDP | 디스플레이 타입: | IPS 전체 시야각 |
| 터치 스크린: | CTP 선택 사항 | 표면 휘도: | 350 cd/m2 |
| 운영 임시: | -10C 내지 +60C | 저장 온도: | -20C 내지 +60C |
| NTSC 비율: | 72% | 대비율: | 800 |
| 색상 표시: | 16.7M | LED 수명: | 40,000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 72% NTSC 비율 TFT LCD 디스플레이,350 cd/m2 TFT LCD 디스플레이,13.3인치 TFT LCD 디스플레이 |
||

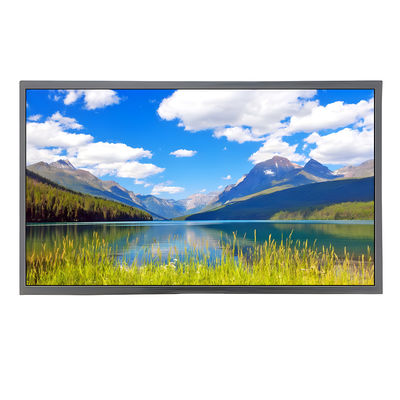

13.3인치 EDP TFT LCD 디스플레이 제품 소개
13.3인치 EDP TFT LCD 디스플레이는 고급 디스플레이 기술을 활용한 장치이며 휴대용 장치, 상업용 디스플레이,그리고 뛰어난 이미지 품질과 다재다능성 때문에 산업용 애플리케이션다음은 1920 * 1080 픽셀 해상도의 13.3 인치 EDP TFT LCD 디스플레이에 대한 자세한 소개입니다.그리고 72%의 NTSC 색상 스펙트럼 커버리지와 350cd/m2의 밝기.
제품 특성
브랜드와 모델:SFTO1330SM-7191AN
패널 타입: a-Si TFT-LCD
크기: 13.3 인치
해상도: 1920 (RGB) × 1080 (FHD)
픽셀 배열: RGB 수직 줄무늬
면비: 169
점 간격: 0.051 × 0.153mm
픽셀 간격: 0.153 × 0.153mm (166PPI)
밝기: 350cd/m2 (유형적 값)
콘트라스트 비율: 800:1 (표준 값)
관점: 85/85/85/85 (유형적 값)
컬러 스펙트럼 커버리지: 72% (NTSC)
응답 시간: 30 (유형적 값) (Tr+Td) ms
디스플레이 모드: VA/IPS, 보통 검정 디스플레이, 전송
백라이트 타입: WLED
작업 온도: -10~60°C
저장 온도: -20~60 °C
광학 성능
이 13.3인치 TFT는 350cd/m2의 높은 밝기와 800의 높은 대비 비율을 제공합니다.1, 명확한 이미지 및 생생한 색상을 보장합니다. NTSC 색상 스펙트럼 커버리지의 72%는 색상의 진정한 재생을 보장하며, 자연 색상에 가까운 화면 효과를 제공합니다.
인터페이스 특성
신호 범주: EDP
패널 전압: 3.3V (표준 값)
패널 전류: 279/468mA (유형/최대)
인터페이스 타입: 터미널
인터페이스 핀 수: 30개의 핀
적용 영역
이 13.3인치 EDP TFT LCD 디스플레이는 다음과 같은 다양한 응용 시나리오에 적합합니다.
휴대용 장치: 고급 노트북, 태블릿 등
상업용 디스플레이: 광고 기계, 정보 보급 시스템 등에 사용됩니다.
산업용 용도: 산업용 제어 시스템에 대한 디스플레이 인터페이스로.
요약
이 13.3인치 EDP TFT LCD 디스플레이는 높은 해상도, 높은 밝기, 높은 대조성 및 광범위한 색상 범위로 사용자에게 우수한 시각 경험을 제공합니다.강한 야외 조명이나 낮은 실내 조명 환경, 명확한 디스플레이 효과를 보장 할 수 있습니다. 그것의 다재다능성과 신뢰성은 다양한 응용 시나리오에 대한 이상적인 선택으로 만듭니다.
윤곽그림
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | CABC_EN / NC | - | CD용으로 예약 |
| 2 | H_GND | P | 하이 스피드 라운드 |
| 3 | 경로1_N | 난 | 신호 연결 경로 1 |
| 4 | 경로1_P | 난 | 실제 신호 연결 경로 1 |
| 5 | H_GND | P | 하이 스피드 라운드 |
| 6 | 경로0_N | 난 | 신호 연결 경로 0 |
| 7 | 경로0_P | 난 | 실제 신호 연결 경로 0 |
| 8 | H_GND | P | 하이 스피드 라운드 |
| 9 | AUX_CH_P | 난 | 진정한 신호 보조 채널 |
| 10 | AUX_CH_N | 난 | 보완 신호 보조 채널 |
| 11 | H_GND | P | 하이 스피드 라운드 |
| 12 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 13 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 14 | NC | 난 | LCD 제조업체용으로 예약 |
| 15 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 16 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 17 | HPD | 오 | HPD 신호 핀 |
| 18 | LED-1 | P | 백라이트 바닥 |
| 19 | LED-2 | P | 백라이트 바닥 |
| 20 | LED-3 | P | 백라이트 바닥 |
| 21 | LED-4 | P | 백라이트 바닥 |
| 22 | BL 가능 | 난 | 백라이트 켜고 끄는 |
| 23 | BL PWM DIM | 난 | 시스템 PWM |
| 24 | SCL/NC | - | LCD 제조업체용으로 예약 |
| 25 | SDA/NC | - | LCD 제조업체용으로 예약 |
| 26 | BL PWR | P | 백라이트 전력 |
| 27 | BL PWR | P | 백라이트 전력 |
| 28 | BL PWR | P | 백라이트 전력 |
| 29 | BL PWR | P | 백라이트 전력 |
| 30 | NC | - | LCD 제조업체용으로 예약 |
절대 최대 등급
| 매개 변수 | 기호 | 미네 | 맥스 | 단위 | 언급 |
| 백라이트 전원 공급 전압 | HVDDOUT | - | - | V | Ta = 25 °C 참고 1&2 참고 |
| 백라이트 LED 전류 | IHVDD | - | - | mA | |
| 백라이트 LED 역전압 | VR | - | - | V | |
| 작동 온도 | TOP | -10 | 60 | °C |
Ta = 25 °C 참고 1&2 |
| 저장 온도 | TST | - 20 | 60 | °C | |
| 작동 환경 습도 | 뛰어 | - | 90 | % RH | |
| 저장 습도 | Hst | - | 90 | % RH | |
| 열 방출 요구 사항 | 트리스 | 15 | °C | ||
TFT LCD 전자 사양
| 매개 변수 | 기호 | 등급 | 단위 | ||
| 미니 | TYP | 맥스 | |||
| 전원 공급 장치 입력 전압 | V DD | 3.0 | 3.3 | 3.6 | V |
| 전원 공급 전류 | IDD | - | - | - | mA |
| LED 드라이버 전원 공급 전압 | HVDD | 2.7 | 24 | V | |
| LED 드라이버 전원 공급 전류 | IHVDD | 20 | - | mA | |
| LED 전력 소비 | PLED | 2.7 | W | ||
| 양성 입력 문압 | VIT+ | +100 | mV | ||
| 마이너스 출력 임계 전압 | VIT- | -100 | mV | ||
| 입력차등 공통 모드 전압 | Vcom | TBD | V | ||
백라이트 전자 사양
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 공급 전압 | VBL | 5 | 12.0 | 37 | V |
| 역등 전원 전류 | ILED | 6 |
- |
25 | mA |
| 뒷등 전원 공급 | PLED | 0.18 | - | 5.55 | W |
| 변조된 빛 신호 전압 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 밝기 조절 의무 비율 | 의무 | 1 | - | 100 | % |
| 밝기 조절 주파수 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 고전압 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 저전압 | VCNTL | 0 | - | 0.6 | V |
| LED 수명 | - | 30,000 | 40,000 | - | h |
