제품 상세 정보:
|
| 제품: | 3.2인치 TFT LCD 디스플레이 | 결의: | 240x320 |
|---|---|---|---|
| 관측 방향: | 12시 | 인터페이스: | 4라인 SPI |
| 외형치수: | 54.0(폭)x77.4(높이)x2.4(두께)（mm） | 활동 영역: | 48.60 ((W) x64.80 (H) (mm) |
| 핀 번호: | 18개 핀 | 연결: | FPC 플러그 |
| 표면 휘도: | 350cd/m2(니트) | LED 수명: | 40,000시간 |
| 자격증: | ISO9001:2015 / ISO1400:2015 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | 32인치 SPI TFT LCD 디스플레이,18 핀 TFT LCD 디스플레이,240*320 픽셀 TFT LCD 디스플레이 |
||
제품 소개
3.2인치 SPI TFT 디스플레이는 색상 TFT LCD 화면으로 240 x 320 점 매트릭스 SPI 인터페이스를 갖추고 있으며 풍부한 색상 디스플레이와 고해상도를 갖추고 있으며 사용자에게 명확한 시각 경험을 제공합니다.다양한 응용 시나리오에 적합합니다산업 장비, 휴대용 탐지 기기, 뷰티 기기, 스마트 홈, 소비자 전자제품 등입니다.
이 3.2 인치 SPI TFT SFTO320JY-7178AN 모듈은 ST7789V 드라이버 IC를 내장하고 있습니다. 4 와이어 SPI 인터페이스를 지원하며 전원 공급 전압 (VDD) 범위는 2.8V에서 3.3V입니다.-20 °C에서 +70 °C까지 온도에서 작동 할 수 있습니다., -30 °C~+80 °C의 저장 온도 범위
이 3.2인치 SPI TFT 제품을 기반으로, 세이프 테크놀로지는 다음과 같은 차별화된 맞춤형 솔루션을 제공합니다.
백라이트 사용자 정의: 제품 요구 사항에 따라 백라이트의 종류와 밝기를 조정합니다.
인터페이스 사용자 정의: 특정 하드웨어 플랫폼에 적응하기 위해 LCD 화면 케이블의 구조와 인터페이스를 변경하십시오.
터치 스크린 통합: 사용자 상호 작용 경험을 향상시키기 위해 옵션 저항성 또는 용량 터치 스크린이 제공됩니다.
특징
| 제품: | 3.2인치 TFT LCD 디스플레이 |
| 모델 번호 | SFTO320JY-7178AN |
| 결의: | 240x320 |
| 관측 방향: | 12시 |
| 인터페이스: | 4선 SPI |
| 윤곽 차원: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| 액티브 영역: | 48.60 ((W) x64.80 (H) (mm) |
| 핀 번호: | 18개의 핀 |
| 연결: | FPC 플러그 |
| 표면 밝기: | 350 Cd/m2 (니트) |
| LED 수명: | 401000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | Rohs & Reach를 준수합니다. |
윤곽 그림
전기 최고 등급
|
항목 |
기호 |
분 |
맥스 |
단위 |
참고: |
|
공급 전압 (VDDI) |
V | 1.8 | 3.3 | V |
- |
|
공급 전압 (VDD) |
V | 2.8 | 3.3 | V |
- |
|
작동 온도 |
TOPR | - 20 | 70 | °C |
- |
|
저장 온도 |
TSTR | -30 | 80 | °C |
- |
백라이트 특성
|
항목 |
기호 |
분 |
전형적 |
맥스 |
단위 |
|
LED 모듈 전압 |
VLED | 2. 9 | 3.1 | 3.3 | V |
|
LED 모듈 전류 |
ILED |
- |
90 |
- |
mA |
|
LCD 표면 밝기 |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM 표면 밝기 유니폼 |
LD | 80 |
- |
- |
% |
|
LCD 전력 소모 |
PLCD |
- |
0.32 |
- |
W |
인터페이스 핀 정의
| PIN 번호 | 기호 | 설명 |
| 1 | GND |
토지 |
|
2 |
재설정 |
- 이 신호는 장치를 다시 설정합니다. 그리고 그것은 제대로 칩을 초기화 하기 위해 적용되어야 합니다. - 신호가 저하됐어 |
| 3 | SCL | - 이 핀은 일련 인터페이스 시계로 사용됩니다. |
|
4 |
D/C |
- 4선 직렬 인터페이스에서 데이터를 표시 / 명령 선택 핀. |
|
5 |
CSX |
- 칩 선택 핀, 낮은 활성화. 높은 비활성화. |
|
6 |
SDA |
SPI 인터페이스 입력 핀. - 데이터는 SCL 신호의 상승 가장자리에 고정됩니다. - 사용하지 않으면 VDDI 또는 DGND 수준에 이 핀을 고정하십시오. |
|
7 |
SDO |
- SPI 인터페이스 출력 핀. - 데이터는 SCL 신호의 떨어지는 가장자리에 출력됩니다. - 사용하지 않으면 이 핀을 열어두세요. |
| 8 | GND |
토지 |
|
9 |
VDD |
아날로그, 디지털 시스템 및 부스터 회로 전원 공급 장치 |
| 10 | LEDA |
백라이트 안오드 (2.9V-3.3V)3.1V) |
| 11 | LEDK | 백라이트 카토드 |
| 12 | LEDK | 백라이트 카토드 |
| 13 | LEDK | 백라이트 카토드 |
| 14 | LEDK | 백라이트 카토드 |
| 15 | XL | 터치 패널 논리적 발 |
| 16 | YU | 터치 패널 논리적 발 |
| 17 | XR | 터치 패널 논리적 발 |
| 18 | YD | 터치 패널 논리적 발 |

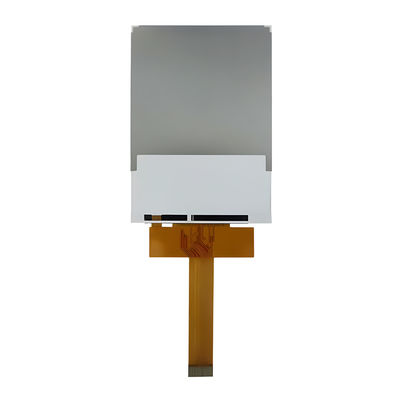

제품 이미지
