제품 상세 정보:
|
| 제품: | 6.2 TFT로 조금씩 움직이세요 | 결의: | 1024x600 화소 |
|---|---|---|---|
| 모델 번호: | SFTO620BH-7180AN | 표면 휘도: | 1000 cd/m2 (나이트) |
| 터치 스크린: | 없이 | 관측 방향: | IPS, 전체 시야각 |
| 핀 번호: | 50개 핀 | 연결: | ZIF |
| 인터페이스: | RGB 24 비트 | LED 수명: | 40,000시간 |
| 외형치수: | 143.37(폭)×87.13(높이)×2.56(두께) (mm) | 상부 :: | +80' Ｃ에 대한 -30' Ｃ |
| 활동 영역: | 137.47(폭) x 77.23(높이) (mm) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 62인치 TFT LCD 디스플레이,1024*600 TFT LCD 디스플레이,자동차 IPS 화면 패널 |
||
6.2 인치 1024*600 IPS TFT LCD RGB 인터페이스 제품 소개
1024 * 600 배열은 일반적인 16:9 디스플레이 점 행렬입니다. 높은 해상도 때문에 1024 * 600 점 행렬 디스플레이는 다양한 응용 시나리오에서 독특한 장점을 가지고 있습니다.
산업 자동화 및 제어 시스템, 의료 장비, 항공기 및 기차와 같은 운송 차량의 조종석과 같은 다양한 응용 시나리오에서그리고 일부 고급 소비자 전자 제품, 1024 * 600 점 매트릭스 디스플레이의 고해상도 기능은 더 명확한 시각 출력을 가져오고 이미지 품질에 대한 전문 분야의 높은 요구 사항을 충족시킬 수 있습니다.기술 발전과 비용 절감으로, 이 점 행렬 디스플레이 기술은 더 많은 분야에서 적용되고 촉진 될 것으로 예상됩니다.
이 모델 SFTO620BH-7180AN은 6.2인치 디스플레이 화면, 1024 * 600 점 행렬을 가지고 있으며 IPS 기술을 사용하여 사용자가 다양한 각도에서 완벽한 시각 경험을 할 수 있습니다.작동 전압은 3V-3입니다..6V, 3.3V의 전형적인 전압과 1000nits의 표면 밝기로. 사용자는 인간-컴퓨터 상호 작용 효과를 향상시키기 위해 디스플레이 화면에 RTP 또는 CTP를 추가 할 수 있습니다.
|
특징
|
크기 | 60.2인치 |
| 결의 | 1024 (평면) * 600 (직선) | |
| 인터페이스 | 24비트 RGB | |
| 연결 유형 | 커넥터 | |
| 색상 깊이 | 16.7M | |
| 기술 유형 | a-Si | |
| 픽셀 피치 (mm) | 0.13425x012872 | |
| 픽셀 구성 | RGB 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| LCD 드라이버 IC | - | |
| 관측 방향 | IPS, 모든 관점 | |
| 회색 스케일 반전 방향 | 모두 | |
|
기계식
|
LCM (W x H x D) (mm) | 143.37*87.13*256 |
| 액티브 영역 (mm) | 137.472 x 77232 | |
| TSP를 가지고/없고 | TSP 없이 | |
| 무게 (g) | TBD | |
| LED 번호 | 20LED |
6.2 인치 1024*600 IPS TFT LCD RGB 인터페이스 제품 도면
인터페이스 핀 설명
| 핀. 아니. | 기호 | 기능 |
| 1,2 | VLED+ | LED 백글라이트 (애노드) 의 전력 |
| 3,4 | VLED- | LED 백글라이트의 전력 (카토드) |
| 5 | GND | 전력 지상 |
| 6 | NC | 연결이 안되네요 |
| 7 | DVDD | 디지털 힘 |
| 8 | NC | 연결이 안되네요 |
| 9: | DE | 데이터 활성화 신호 |
| 10 | VSD | 수직 동기 입력, 음극성 |
| 11 | HSD | 수평 동기화 입력 음극성 |
| 12~19 | B7-R0 | 블루 데이터 |
| 20~27 | G7-G0 | 녹색 데이터 |
| 28~35 | R7-R0 | 레드 데이터 |
| 36 | GND | 토지 |
| 37 | DCLK | 색상 신호 |
| 38 | GND | 화면 켜고 / 끄고 |
| 39 | SHLR | 왼쪽 또는 오른쪽 디스플레이 제어 |
| 40 | UPDN | 위 / 아래 화면 제어 |
| 41 | NC | 연결이 안되네요 |
| 42 | NC | 연결이 안되네요 |
| 43 | VPP | OTP 전력 ((+7.8V) |
| 44 | RSTB | 글로벌 리셋 핀. 리셋 상태로 입력하기 위해 활성 낮은. OTP 리셋 안정성을 위해 RC 리셋 회로로 연결하는 것을 제안합니다. 일반적으로 높게 당기십시오. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP 일련 시계 입력 |
| 46 | NC | 연결이 안되네요 |
| 47 | NC | 연결이 안되네요 |
| 48 | GND | 전력 지상 |
| 49 | SDA | OTP 일련 데이터 입력 |
| 50 | CS | OTP 칩 선택 핀 |
절대 최대 등급
| 항목 | 기호 | 미니 | 맥스 | 단위 |
| 공급 전압 | VDD | -0.3 | 5.0 | V |
| 입력 신호 전압 | 와인 | -0.3 | VDD+03 | V |
| 논리 출력 전압 | VOUT | -0.3 | VDD+03 | V |
| 작동 온도 | TOPR | -30 | 80 | °C |
| 저장 온도 | TSTG | -30 | 80 | °C |
운전 뒷등
| 항목 | 기호 | 미니 | TYP | 맥스 | 단위 |
| LED 전류 | IF | - | 100 | - | mA |
| 전력 소비 | - | - | mW | ||
| LED 전압 | VF | - | 24 | - | V |
| LED 수명 | WBL | 25000 | - | HR |

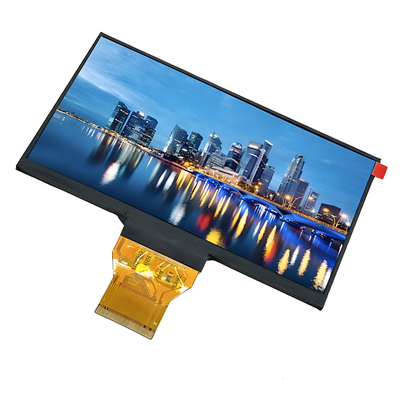

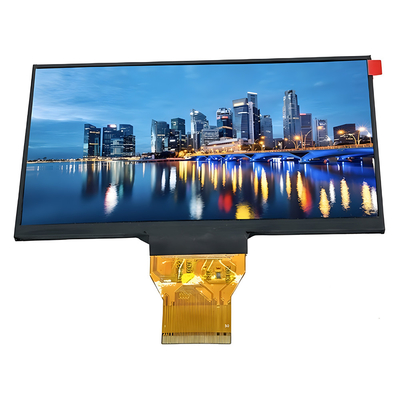

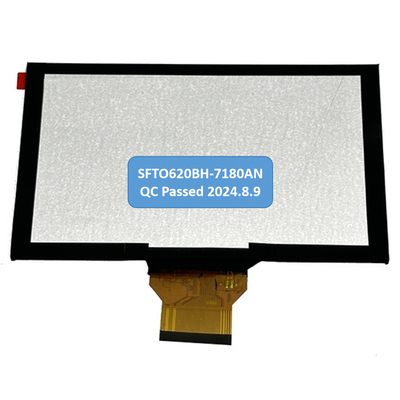

6.2 인치 1024*600 IPS TFT LCD RGB 인터페이스 제품 이미지
신뢰성 검사
| 테스트 항목 |
시험 상태 |
검사 후 검사 |
| 고온 작업 | 85°C 96시간 동안 |
테스트가 완료된 후, 테스트된 LCD 샘플은 기능 및 시각 검사를 하기 전에 정상 실내 온도 및 습도 환경에서 2-4시간 이상 보관해야 합니다.표본은 다음의 결함을 가질 수 없습니다.: 2테스트 모듈은 테스트 프로젝트 중 하나에만 사용할 수 있습니다. |
| 낮은 온도 작업 | -30°C 96시간 동안 | |
| 고온 저장장 | 85°C 96시간 동안 | |
| 낮은 온도 저장 | -30°C 96시간 동안 | |
| 고온 작업 습도 작업 | 60°C, 90%RH 72시간 | |
| 열 충격 | -10°C (30분) ~+25°C (5분) ~+60°C (30분) 10회 주기 동안 | |
| 진동 테스트 (운동하지 않음) |
주파수: 10~55Hz10.0mm 스파이 시간: 11분 시험 기간: X, Y, Z 각 방향에 6 회로 |
|
| 정전력 시험 | 터치 ±4KV, 공기 터치 ±8KV |
