제품 상세 정보:
|
| 제품: | 1.44인치 TFT LCD 디스플레이 | 결의: | 128x128 도트 |
|---|---|---|---|
| 관측 방향: | 12:00 | 인터페이스: | SPI 인터페이스 |
| 핀 번호: | 10개 핀 | 연결: | 플러그 |
| 터치 화면: | 없이, 사용자 정의 가능 | 커버 글라스: | 사용자 정의 |
| 표면 휘도: | 300cd/m2(니트) | LED 수명: | 40,000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | ZIF FPC 연결 TFT LCD 디스플레이,1.44인치 TFT LCD 디스플레이,128x128 픽셀 TFT LCD 디스플레이 |
||
1.44인치 SPI TFT LCD ZIF 연결 제품 소개
SFTO144JY-7177AN이 모듈은 SPI 인터페이스를 지원하여 사용자가 프로그래밍 및 사용하기에 매우 편리합니다.모듈 크기는SFTO144JY-7177AN이 모델의 크기는 29x34.41x2.2mm이고, 활동 영역의 크기는 25.5x26.5mm입니다.작은 크기에도 불구하고 작은 TFT LCD 화면은 스마트 웨어러블 장치, 도구, 디지털 카메라, 전자 태그, 통신 장치 및 스마트 가정과 같은 산업에서 널리 사용됩니다.이 1.44인치 작은 크기의 TFT 디스플레이SFTO144JY-7177ANSPI 인터페이스 (Serial Peripheral Interface) 를 채택합니다. 이는 칩 핀에 4개의 라인만 차지하는 고속, 풀 듀플렉스, 동기 통신 버스입니다.칩 핀과 PCB 레이아웃을 위한 공간을 절약합니다..
ST7735 컨트롤러는 모듈에 통합되어 있으며, 논리적 전원 공급 전압 범위는 3.0V에서 3.4V입니다. 온도 범위는 -20 °C에서 +70 °C까지 작동 할 수 있습니다.그리고 저장 온도 범위는 -30 °C~+80 °C. FPC의SFTO144JY-7177AN사용자 요구 사항에 따라 사용자 정의 할 수 있으며 새로 설계 된 저항성 터치 스크린 (RTP) 또는 용량 터치 스크린으로 장착 할 수 있습니다.
특징
| 항목 | 사양 | 단위 |
| 표시 모드 | 보통 검은 색, 전파 | / |
| 관측 방향 | 12시 | / |
| 색상 | 262K | / |
| 드라이브 IC | COG ST7735S | / |
| 인터페이스 타입 | SPI | / |
| 차원 도표 | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
mm |
| LCD 액티브 영역 LCD | 25.50 (W) x 26.50 (H) |
mm |
| 결의 | 128 RGB ((H) x 128 ((V) | 픽셀 |
| 픽셀 피치 | 0.198 (W) x 0.198 (H) |
mm |

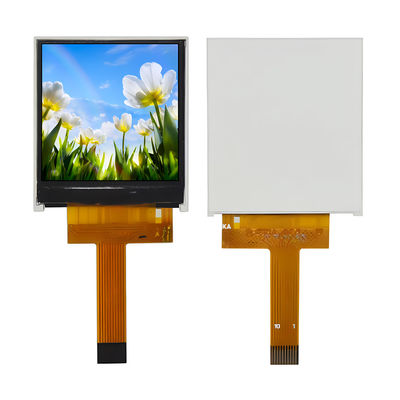

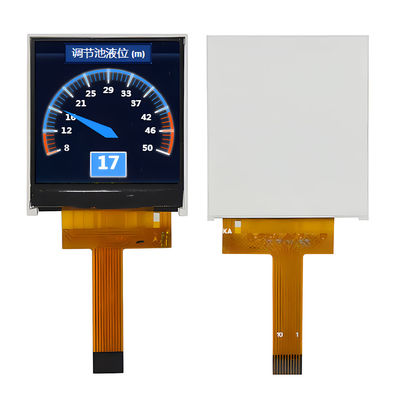

1.44인치 SPI TFT LCD ZIF 연결 제품그림
인터페이스 핀 정의
|
아니 |
기호 | 설명 |
| 1 | LEDA | 백라이트 안오드 |
| 2 | LEDK | 백라이트 카토드 |
| 3 | SPI4W | 낮은 3선 SPI 활성화. 높은 4선 SPI 활성화. |
| 4 | VCC | 아날로그용 전원 공급 장치 (2.8V-3.3V) |
| 5 | GND | 토지 핀 |
| 6 | CS | 칩 입력 핀을 선택 |
| 7 | 재설정 | LCM 리셋 핀 |
| 8 | SDA | SPI 입력/출력 신호 |
| 9 | SCL | 일련 인터페이스 시계 |
| 10 | RS | 명령어/데이터 선택 입력 핀 |
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 습도 | RH |
-- |
90% (최대 60C) | RH |
전기 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | 1.65 | 10.8/2.8 | 3.3 | V |
| 아날로그 공급 전압 | VCC | 2.6 | 2.8 | 3.3 |
-- |
| 입력 전류 | 확인 |
-- |
20 |
-- |
mA |
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 | 조건 |
| 전압 | Vf | 3.0 | 3.2 | 3.4 | V |
-- |
| 전류 | 만약 |
-- |
20 |
-- |
mA |
-- |
| 운용 수명 |
-- |
-- |
40000 |
-- |
시간 |
핀 정의
|
핀 |
기호 |
설명 |
| 1 | LEDA | 백라이트 안오드 |
| 2 | GND | 토지 |
| 3 | 재설정 | LCM 리셋 핀 |
|
4 |
D/C |
레지스터를 선택 D/C= ∆ 1 ∆: 데이터를 표시합니다. D/C=0: 명령 데이터 |
| 5 | SDA | 일련 데이터 입력 |
| 6 | SCL | 연쇄 시계 핀 |
| 7 | VDD | 아날로그용 전원 공급 장치 (2.8V-3.3V) |
| 8 | CS |
칩 선택 핀 (~) |
광학적 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 | 참고: | |
|
전염성 (극화 장치 없이) |
T(%) |
- |
14.8 |
16.5 |
- |
% | ||
|
전염성 ( 폴라라이저) |
T(%) |
- |
5.4 |
6.0 |
- |
% | EWV 폴라라이저로 측정, 참조만 | |
|
콘트라스트 비율 |
CR |
Θ=0 정상 보는 것 각 |
640 |
800 |
- |
- |
(1) ((2) EWV 폴라라이저로 측정, 참조만 |
|
|
반응 시간 |
증가 | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
| 떨어지는 것 | TF | - | 12 | 24 | ||||
| 색상 범주 | S(%) | - | 53 | - | % | |||
|
색상 염색성 (CIE1931)
|
흰색 | Wx | 0.273 | 0.293 | 0.313 |
(1) ((4) CF 유리 C등 |
||
| 와이 | 0.305 | 0.325 | 0.345 | |||||
| 빨간색 | Rx | 0.616 | 0.636 | 0.656 | ||||
| RY | 0.308 | 0.328 | 0.348 | |||||
| 녹색 | Gx | 0.263 | 0.283 | 0.303 | ||||
| GY | 0.511 | 0.531 | 0.551 | |||||
| 파란색 | Bx | 0.115 | 0.135 | 0.155 | ||||
| 에 의해 | 0.114 | 0.134 | 0.154 | |||||
|
관점
|
오, 오 |
ΘL |
CR>10 |
60 | 70 | - |
EWV 폴라라이저로 측정, 참조만 |
|
| ΘR | 60 | 70 | - | |||||
|
베르 |
ᄋ | 60 | 70 | - | ||||
| ΘD | 50 | 60 | - | |||||
| 최적의 시선 방향 | 12시 | (5) | ||||||
스케마화 도표
1.44인치 SPI TFT LCD ZIF 연결제품 I마지
