제품 상세 정보:
|
| 제품: | 1.54인치 SPI EPD | 결의: | 152x152 도트 해상도 |
|---|---|---|---|
| 핀 번호: | 8개 핀 | 인터페이스: | SPI |
| 드라이버 소자: | a-SI TFT 능동 매트릭스 | 표시 모드: | 오전 EPD |
| 색상 표시: | Black+white | 광학: | 모든 시야 각도 |
| PCB 오프라인 덤: | 32 ((H) x 50 ((V) x 2.2 ((D) mm | 활동 영역: | 27.512 ((H) x 27.512 ((V) mm |
| 픽셀 피치: | 181 x 181(188dpi)um | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 152x152 점 E 잉크 디스플레이,1.54" 전자 종이 디스플레이,1.5인치 전자 잉크 디스플레이 |
||
SPI 인터페이스 EPD 1.54 인치 제품 소개
SFEPM154ZYBW-7174AN는 SPI 인터페이스가 있는 액티브 매트릭스 전광광 디스플레이 (AM EPD) 이다. 이 1.54인치 전자 잉크 디스플레이 모듈은 152 × 152 픽셀의 효과적인 영역을 가지고 있으며 1비트 흑백 기능으로 이미지를 표시 할 수 있습니다.이 모듈은 TFT 배열에 구동되는 전극화 디스플레이이며, 통합 회로는 게이트 드라이버, 소스 드라이버, MCU 인터페이스, 타이밍 컨트롤러, 오시레이터, DC-DC, SRAM, LUT, VCOM 등을 포함합니다.이 모듈은 휴대용 전자 장치에 사용할 수 있습니다.전자 셰프 라벨링 (ESL) 시스템과 같이.
특징
기계적 사양
| 매개 변수 | 사양 | 단위 | 언급 |
| 화면 크기 | 1.54 | 인치 | |
| 표시 해상도 | 152 ((H) × 152 ((V) | 픽셀 | Dpi:140 |
| 활동 영역 | 27.512 x 27.512 | mm | |
| 픽셀 피치 | 0181 x 0. 181 | mm | |
| 픽셀 구성 | 사각형 | ||
| 윤곽 차원 | 32.0 ((H) × 50.00 ((V) × 2.5 (D) | mm |
SPI 인터페이스 EPD 1.54 인치 제품 도면
입력/출력 핀 할당
| 아니. | 이름 | I/O | 설명 |
| 1 | GND | P | 토지 |
| 2 | VCC | P | 칩의 전원 공급 |
| 3 | SCL | 난 | 세리얼 클럭 핀 (SPI) |
| 4 | SDA | I/O | 일련 데이터 핀 (SPI) |
| 5 | RES# | 난 | 신호 입력을 재설정해 |
| 6 | DC | 난 | 데이터 / 명령 제어 핀 |
| 7 | CS | 난 | 칩 입력 핀을 선택 |
| 8 | 바쁘다 | 오 | 작업 상태 출력 핀 |
광학적 사양
측정은 45도 각도 아래의 조명으로 이루어집니다. 다른 것이 명시되지 않는 한 검출은 세로입니다.
| 기호 | 매개 변수 | 조건 | 분 | 타이프. | 맥스 | 단위 | 참고문서 |
| R | 흰색 반사력 | 흰색 | 30 | 35 | - | % | 8-1 |
| CR | 콘트라스트 비율 | 실내 | 8:1 | - | 8-2 | ||
| GN | 2그레이 레벨 | - | DS+(WS-DS) *n(m-1) | 8-3 | |||
| T 업데이트 | 이미지 업데이트 시간 | 25 °C | 22 | - | 초 | ||
| 생활 | 위쪽 | 10만번 또는 5년 |
참고:
8-1 광도 측정기 눈-1 프로 스펙트럼 광도 측정기
8-2. CR=면적 반사성 모든 화소 흰색/면적 반사성 모든 화소 검은색
8-3. WS: 하얀 상태, DS: 어두운 상태
패널 DC 특성
| 매개 변수 | 기호 | 조건 | 적용 가능한 핀 | 미네 | 타이프. | 맥스 | 단위 |
| 단일 토지 | VSS | - | - | 0 | - | V | |
| 논리 공급 전압 | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| 이미지 업데이트 시간 | - | 25 oC | - | - | 3 | - | 초 |
|
잠자리 모드 전류 |
ISlp_VCI |
DC/DC 꺼 시계가 없네 입력 부하가 없습니다. 램 데이터 보존 |
- |
- |
25 |
- |
uA |
|
깊은 수면 모드 전류 |
IDslp_VCI |
DC/DC 꺼 시계가 없네 입력 부하가 없습니다. 램 데이터가 저장되지 않습니다. |
- |
- |
3 |
5 |
uA |

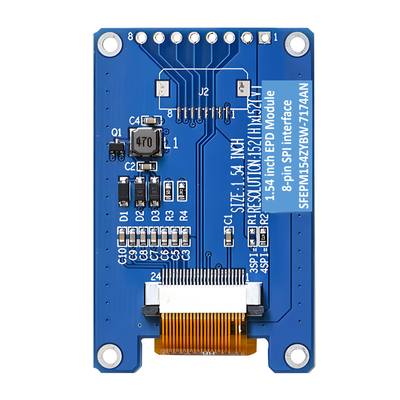

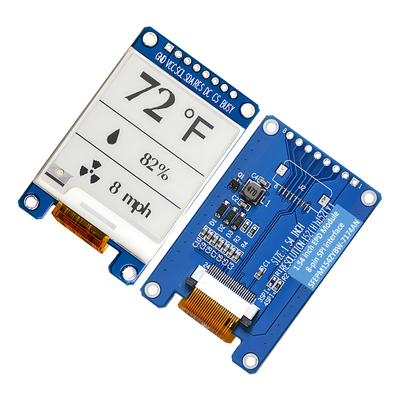

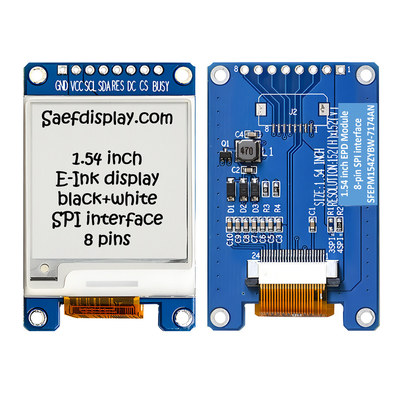

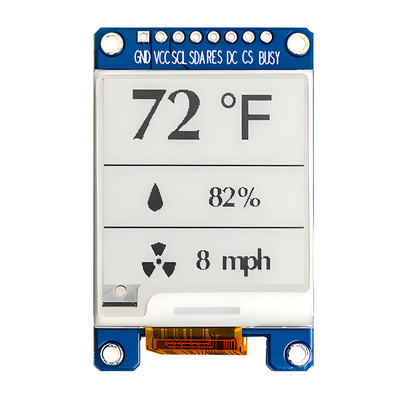

SPI 인터페이스 EPD 1.54 인치 제품 이미지
공장 시설 및 인증서
검색 키워드:EPD 1.54인치, 1.54인치 E 잉크 디스플레이, ESL 디스플레이 1.5인치, Epaper 1.5인치, Epaper 1.5인치
