제품 상세 정보:
|
| 제품: | 4인치 Serial Port SPI TFT 모듈 | 모듈 구조: | TFT+RTP+SPI PCB |
|---|---|---|---|
| 결의: | 480x320 점 | 인터페이스: | 4 와이어 SPI |
| 터치 화면: | 저항성 터치 스크린으로 | 드라이버 IC: | ILI9488 |
| 외형치수: | 55.04x89.3(mm) | 활동 영역: | 48.6x64.8(mm) |
| 핀 번호: | 14개의 핀 | 운영 임시: | -20°C~70°C |
| 저장 온도: | -30C~80C | 작동 전압: | 3.3V / 5V |
| 전력 소비: | ~90mA | 무게: | ~25g |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | SPI TFT LCD 모듈,480x320 포인트 TFT LCD 모듈 |
||
4인치 SPI 시리즈 인터페이스 TFT 모듈 프로드oct 소개
모델 번호:SFTM400XM-7173AT
SFTM400XM-7173AT는 4인치 LCD 모듈로 4선 SPI 통신 방식을 채택하고, ILI9488의 드라이버 IC, 480x320의 해상도, 터치 기능 (선택).이 모듈에는 LCD 디스플레이 화면이 포함되어 있습니다., 백라이트 제어 회로, 터치 스크린 제어 회로.
특징
| 제품: | 4인치 SPI 모듈 |
| 모듈 구조: | TFT+RTP+SPI PCB |
| 결의: | 480x320 점 |
| 인터페이스: | 4 와이어 SPI |
| 터치 화면: | 저항성 터치 스크린 |
| 드라이버 IC: | ILI9488 |
| 윤곽 차원: | 61.74 x 108.04 (mm) |
| 액티브 영역: | 51.84 x 86.40 (mm) |
| 핀 번호: | 14 핀 |
| 작동 온도: | -20°C~70°C |
| 저장 온도: | -30°C~80°C |
| 작동 전압: | 3.3V / 5V |
| 전력 소비: | ~90mA |
| 무게: | ~ 71g |
하드웨어 구성
이 LCD 모듈의 하드웨어 회로는 LCD 디스플레이 제어 회로, 터치 스크린 제어 회로 및 백라이트 제어 회로로 구성되어 있습니다.
1, LCD 디스플레이 제어 회로는 제어 핀과 데이터 전송 핀을 포함하여 LCD의 핀을 제어하는 데 사용됩니다.
2, 터치 스크린 제어 회로는 터치 스크린 터치 응답 및 터치 좌표 읽기 (터치 스크린 선택) 를 제어 할 수 있습니다.
3, 백라이트 제어 회로는 백라이트 밝기와 희미화를 제어하는 데 사용됩니다. 물론, 백라이트 제어가 필요하지 않으면,이 회로를 생략 할 수 있고 백라이트 제어 핀은 3에 직접 연결 될 수 있습니다.3V 전원 공급
4인치 SPI 시리즈 인터페이스 TFT 모듈 프로드uct 도면
핀 정의
| 아니 | 핀 | 설명 |
| 1 | VCC | LCD 전원 공급량 긍정 (3.3V ~ 5V) |
| 2 | GND | LCD 지상 |
| 3 | CS | LCD 칩 선택 |
| 4 | 재설정 | LCD 재설정 |
| 5 | DC/RS | LCD 레지스터/데이터 선택 신호 |
| 6 | SDI (MOSI) | LCD SPI 버스 기록 데이터 신호 |
| 7 | SCK | LCD SPI 버스 시계 신호 |
| 8 | LED |
백라이트 제어 신호 (고등 조명, 제어 장치가 필요하지 않으면 3.3V에 연결하십시오.) |
| 9 | SDO ((MISO) | LCD SPI 버스 읽기 데이터 신호 (필요한 경우 분리 할 수 있습니다) |
|
다음은 터치 스크린 핀입니다. 터치 기능이 없거나 터치 기능이 필요하지 않으면 연결을 끊을 수 있습니다. |
||
| 10 | T_CLK | 터치 스크린 SPI 버스 시계 신호 |
| 11 | T_CS | 터치 스크린 칩 선택 신호 |
| 12 | T_DIN | 터치 스크린 SPI 버스 입력 신호 |
| 13 | T_DO | 터치 스크린 SPI 버스 출력 신호 |
| 14 | T_IRQ | 터치 스크린 터치 인터럽트 신호 |

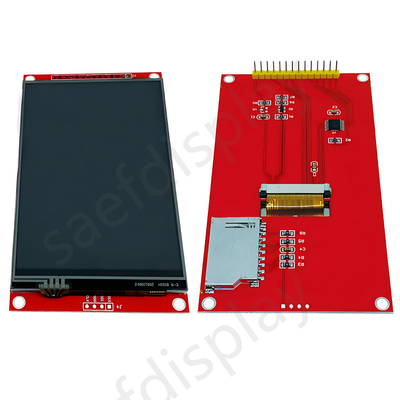

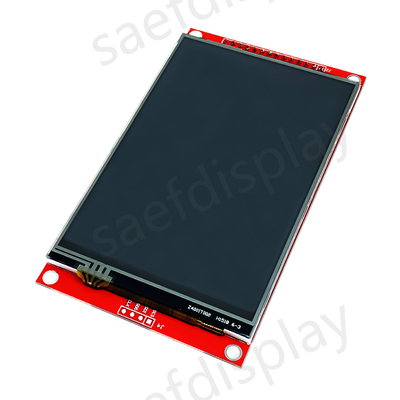

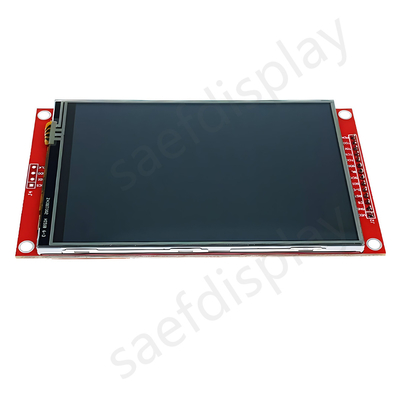

4인치 SPI 시리즈 인터페이스 TFT 모듈 프로드uct 이미지
