제품 상세 정보:
|
| 제품: | 2.8인치 원형 TFT 디스플레이 | 결의: | 480 (RGB) x 480 점 |
|---|---|---|---|
| 터치 화면: | 정전식 터치스크린(CTP) | 관측 방향: | IPS 가득 찬 시야 각도 |
| 드라이버 IC: | SC7701S | 핀 번호: | 30개 핀 |
| 연결: | ZIF | 표면 휘도: | 250cd/m2(니트) |
| 인터페이스: | RGB 18비트 | LED 수명: | 40,000시간 |
| 상부 :: | -20°C ~ +70°C | 외형치수: | 86.7(폭)×86.7(높이)×4.19(두께) mm |
| 액티브: | 70.13(W) x70.13(H)mm | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 480x480 TFT LCD 디스플레이,20.8인치 TFT LCD 디스플레이 |
||
2.8인치 용량 터치 스크린 원형 TFT 모드
이 제품은 낮은 입력 전압, VDD: 2.7 ~ 3.6V의 특징을 가지고 있습니다. IPS 기술을 사용함으로써 제품은 모든 방향에서 80도 관측 각도를 가지고 있습니다.이 제품은 RGB 18BIT 값을 CPU 인터페이스로 사용하고 내부 전원 회로로 장착되어 있습니다.이 제품은 용량 터치 스크린 (CTP) 으로 설계되어 사용이 더 편리하며 사용자에게 매우 좋은 경험을 제공합니다.
| 일반 정보 항목 | 사양 | 단위 |
| 주요 패널 | ||
| 디스플레이 영역 (AA) | 70.128 ((H) *70.128 ((V) (2.8인치) | mm |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 | - |
| 색상 표시 | 16.7M | 색상 |
| 픽셀 수 | 480 (RGB) *480 | 점 |
| 픽셀 배열 | RGB 수직 스트립 | - |
| 픽셀 피치 | 0.180 ((H) *0.180 ((V) | mm |
| 관점 | 모두 | 0시 |
| 드라이브 IC | ST7701S | - |
| 색상 픽셀 배열 | RGB 수직 스트립 | |
| 표시 모드 | 송신기/ 보통 검은색 | - |
| 작동 온도 | -20+70 | °C |
| 저장 온도 | -30+80 | °C |
기계 정보
| 항목 | 미네 | 타이프. | 맥스 | 단위 | 참고: | |
| 모듈 크기 | 수평 (H) | - | 86.7 | - | mm | -0.1 |
| 수직 (V) | - | 86.7 | - | mm | -0.1 | |
| 깊이 (D) | - | 4.19 | - | mm | ±0.3 | |
| 무게 | - | TBD | - | g | - | |
2.8인치 480x480 둥근 TFT LCD 디스플레이 모듈
PIN 설명
| 핀 NO. | 기호 | 레벨 | 기능 |
| 1 | LEDA | H | 백라이트+ |
| 2 | LEDK1 | L | 백라이트... |
| 3 | LEDK2 | L | 백라이트... |
| 4 | LEDK3 | L | 백라이트... |
| 5 | LEDK4 | L | 백라이트... |
| 6 | VDD 2.8V | H | 전원 공급 장치 (2.5-3.3V) |
| 7 | IOVCC1.8V | H | 전원 공급 장치 (1.65~3.3V) |
| 8 | LCM RST | H/L | LCM 하드웨어 리셋 핀 |
| 9 | TE | H/L | 찢기 효과 출력 |
| 10 | PWM | H/L | 백라이트 켜고 끄는 제어 핀 |
| 11 | GND | L | 토지 |
| 12 | D0P | H/L | HSSI_D0+는 미분 데이터 신호 라인입니다. |
| 13 | D0N | H/L | HSSI_D0-는 미분 데이터 신호 라인입니다. |
| 14 | GND | L | 토지 |
| 15 | D1P | H/L | HSSI_D1+는 미분 데이터 신호 라인입니다. |
| 16 | D1N | H/L | HSSI_D1- 이차 데이터 신호 라인입니다. |
| 17 | GND | L | 토지 |
| 18 | CP | H/L | HSSI_CLK+는 차분 데이터 신호 라인입니다. |
| 19 | KN | H/L | HSSI_CLK- 이차 데이터 신호 라인입니다. |
| 20 | GND | L | 토지 |
| 21 | NC | NC | |
| 22 | GND | L | 토지 |
| 23 | NC | NC | |
| 24 | GND | L | 토지 |
| 25 | TP-INT | H/L | 인터럽트 핀 |
| 26 | TP-SDA | H/L | 일련 데이터 입력 핀 |
| 27 | TP-SCL | H/L | 일련 시계 입력 |
| 28 | TP-REST | H/L | TP 하드웨어 리셋 핀 |
| 29 | TP-VCC | H/L | 전원 공급 2.8V |
| 30 | GND | L | 토지 |
절대 최고 등급
|
항목 |
기호 |
가치 |
단위 |
|
| 분 | 맥스 | |||
| 논리 회로에 대한 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 회로의 공급 전압 | VCI | -0.3 | 4.6 | V |
DC 전기 특성
|
항목 |
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전원 공급 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 정상 모드 현재 소비 | Icc | - | - | 55 | mA | VCC=2.8V |
| TFT 게이트 ON 전압 | VGH | 11.5 | 12 | 16 | V | |
| TFT 게이트 오프 전압 | VGL | -8 | -12 | -12 | V | |
뒷등 단위의 특징
|
항목 |
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전속 공급 전압 | Vf | 2.7 | - | 3.3 | V | |
| 전속 공급 전류 | 만약 | - | 80 | - | mA | |
| LCM 밝기 | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| 통일성 | / | 80 | % | - | ||

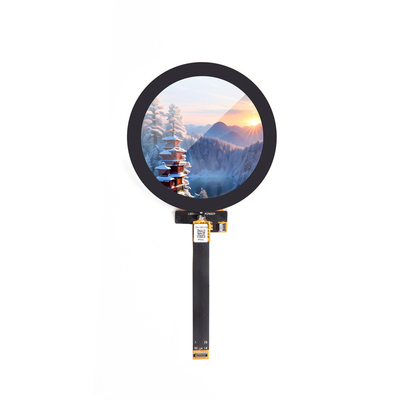

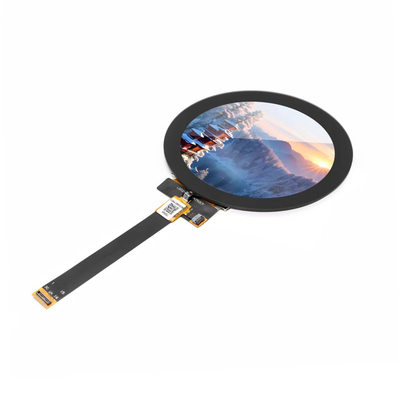

2.8인치 480x480 둥근 TFT LCD 디스플레이 모듈 제품 이미지
신뢰성 테스트
|
테스트 항목 |
시험 상태
|
검사 후 검사 |
| 고온 작업 | 70°C 96시간 동안 |
테스트가 완료된 후, 테스트된 LCD 샘플은 기능 및 시각 검사를 하기 전에 정상 실내 온도 및 습도 환경에서 2-4시간 이상 보관해야 합니다.표본은 다음의 결함을 가질 수 없습니다.: 2테스트 모듈은 테스트 프로젝트 중 하나에만 사용할 수 있습니다. |
| 낮은 온도 작업 | -20°C 96시간 동안 | |
| 고온 저장장 | 80°C 96시간 동안 | |
| 낮은 온도 저장 | -30°C 96시간 동안 | |
| 고온 작업 습도 작업 | 60°C, 90%RH 72시간 | |
| 열 충격 | -10°C (30분) ~+25°C (5분) ~+60°C (30분) 10회 주기 동안 | |
| 진동 테스트 (운동하지 않음) |
주파수: 10~55Hz10.0mm 스파이 시간: 11분 시험 기간: X, Y, Z 각 방향으로 6 회로 |
|
|
정전력 시험 |
터치 ±4KV, 공기 터치 ±8KV |
