제품 상세 정보:
|
| 키워드: | 7인치 용량 터치 스크린 TFT | 터치 화면: | CTP(정전식 터치스크린) |
|---|---|---|---|
| 결의: | 1024x600 도트 | 커버 글라스 차원: | 코닝 고릴라 2 |
| Lcm 인터페이스: | RGB | 표면 휘도: | 1000 알 |
| EMI: | EMI 보호 | 표면 경화: | >7H |
| 충격 저항: | IK08 | LED 수명: | 40,000시간 |
| 핀: | 50개 핀 | 관측 방향: | 모든 시야각(80/80/80/80) |
| 방진의: | 3M VHB | CTP 인터페이스: | I2C |
| 운영 임시: | -30C 내지 +75C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | Ik08 TFT 디스플레이,유리 3mm TFT 디스플레이 |
||
제품 소개
SAEF 기술 SFTO700XC-7026ACT는 코닝 고릴라 3mm 유리를 표지판으로 사용하며 IK08 충격 저항성과 7H까지의 표면 경도를 가지고 있습니다.유리 표면 처리에는 여러 가지 기능 옵션이 있습니다.항균, 방수, 항 지문, 항 반사, 반사 등 고객들의 요구에 맞게 맞춤화할 수 있습니다.커버 유리 크기는 고객의 응용 프로그램에 따라 사용자 정의 될 수 있습니다먼지 예방을 위해, 우리는 3M VHB를 유리 뒤쪽의 계단에 적용합니다. 이것은 먼지가 사용자의 장치에 들어가는 것을 완전히 막을 수 있습니다.우리는 또한 항 정적 처리 수행접촉 정적 전력 테스트를 통해 제품 / 사용자 장비의 정적 전력 수준은 8KV에 도달했으며 공기 정적 전력 테스트를 통해 10KV에 도달했습니다.또 다른 응용 옵션은 제품이 완벽한 촉각 효과를 가질 수 있다는 것입니다, 맨손으로든 플라스틱 장갑을 착용하든
SAEF 기술 SFTO700XC-7026ACT는 현재 1000nits의 밝기로 고객에 의해 사용됩니다. 동시에, 우리는 300nits의 다른 표면 밝기를 가지고 있습니다.500나트와 1500나트, 다양한 환경에서 사용자의 요구를 충족시키기 위해.
제품 간략성
1LCD 크기: 7 ′′ TFT
2해상도: 1024x600
3관점: 자유, 모든 관점
4큐브 크기: 164x97x2.6mm
5LCM 인터페이스 타입: RGB
6CTP 인터페이스 타입: I2C
7온도: 상위 -30°C ~ +75°C; Tst -30°C ~ +80°C
8터치 패널: 용량 터치 스크린 (CTP)
사양
| 특징 | 사양 | |
| 디스플레이 스펙 | LCD 타입 | 70.0인치 |
| 결의 (H*V) | 1024 (RGB) × 600 | |
| 기술 유형 | a-Si TFT | |
| 픽셀 구성 | RGB 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| 표면 처리 | 반짝이는 빛 | |
| 관측 방향 | 모두 | |
| 회색 스케일 반전 방향 | 아니 | |
|
기계식 특징 |
윤곽방정 (W x H x T) (mm) | 218.42*146.9*955 |
| 액티브 영역 (mm) | 154.21*8592 | |
| 터치 스크린 / 터치 스크린 없이 | CTP와 함께 | |
| 매치 커넥터 타입 | 50PIN 0.5PITCH | |
| 백라이트 타입 | LED | |
| 무게 (g) | TBD | |
| 전기 특성 | 인터페이스 | RGB |
| 색상 수 | 16.7M | |
| 드라이버 IC | HX8282A11 HX8696A01 | |
| CTP IC | GT928 | |
그림
| - 아니 | 핀 이름 | 설명 |
| 1 | LED-A1 | LED 백라이트 안오드 전력 전압 |
| 2 | LED-A2 | LED 백라이트 안오드 전력 전압 |
| 3 | LED-K1 | LED 백라이트 카थो드의 전원 전압 |
| 4 | LED-K1 | LED 백라이트 카थो드의 전원 전압 |
| 5 | GND | 전력 지상 |
| 6 | VCOM | VCOM 전압 |
| 7 | DVDD | 디지털 회로용 전력 |
| 8 | MODE | DE 또는 HV 모드 제어.H:DE 모드.L:HSD/VSD 모드 |
| 9 | DE | 데이터 활성화 |
| 10 | VS | Vsync 신호 입력 |
| 11 | HS | Hsync 신호 입력 |
| 12 | B7 | BLUE 데이터 신호 (MSB) |
| 13 | B6 | BLUE 데이터 신호 |
| 14 | B5 | BLUE 데이터 신호 |
| 15 | B4 | BLUE 데이터 신호 |
| 16 | B3 | BLUE 데이터 신호 |
| 17 | B2 | BLUE 데이터 신호 |
| 18 | B1 | BLUE 데이터 신호 |
| 19 | B0 | BLUE 데이터 신호 (LSB) |
| 20 | G7 | GREEN 데이터 신호 (MSB) |
| 21 | G6 | 녹색 데이터 신호 |
| 22 | G5 | 녹색 데이터 신호 |
| 23 | G4 | 녹색 데이터 신호 |
| 24 | G3 | 녹색 데이터 신호 |
| 25 | G2 | 녹색 데이터 신호 |
| 26 | G1 | 녹색 데이터 신호 |
| 27 | G0 | GREEN 데이터 신호 (GSB) |
| 28 | R7 | RED 데이터 신호 (MSB) |
| 29 | R6 | RED 데이터 신호 |
| 30 | R5 | RED 데이터 신호 |
| 31 | R4 | RED 데이터 신호 |
| 32 | R3 | RED 데이터 신호 |
| 33 | R2 | RED 데이터 신호 |
| 34 | R1 | RED 데이터 신호 |
| 35 | R0 | RED 데이터 신호 (RSB) |
| 36 | GND | 전력 지상 |
| 37 | DCLK | 도트 클럭 |
| 38 | GND | 전력 지상 |
| 39 | L/R | 왼쪽 또는 오른쪽 스캔 방향을 선택합니다. |
| 40 | U/D | 스캔 방향을 위아래로 선택하세요. |
| 41 | VGH | 포트 ON 전압 |
| 42 | VGL | 포트 오프 전압 |
| 43 | AVDD | 아날로그 회로 전압 |
| 44 | 재설정 | 글로벌 리셋 핀 |
| 45 | NC | 연결이 안 돼 |
| 46 | VCOM | VCOM 전압 |
| 47 | DITHB |
디더링 함수.H:6비트 해상도 (입력 데이터의 마지막 2비트) 단축된) L:8bit 해상도 (예정 설정) |
| 48 | GND | 전력 지상 |
| 49 | NC | 연결이 안 돼 |
| 50 | NC | 연결이 안 돼 |

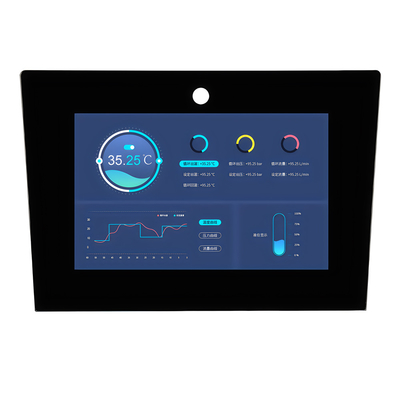

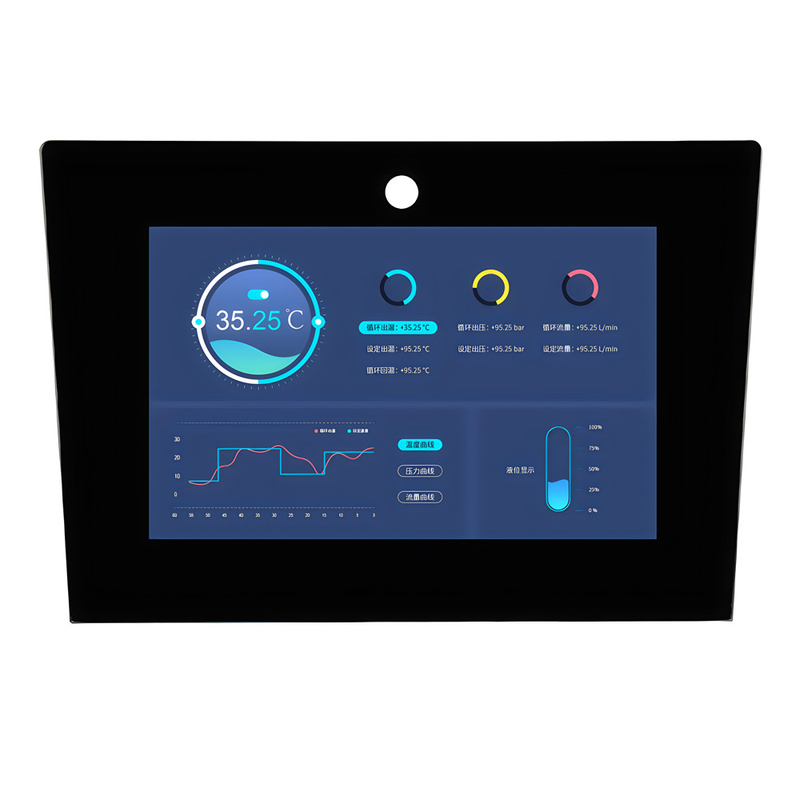

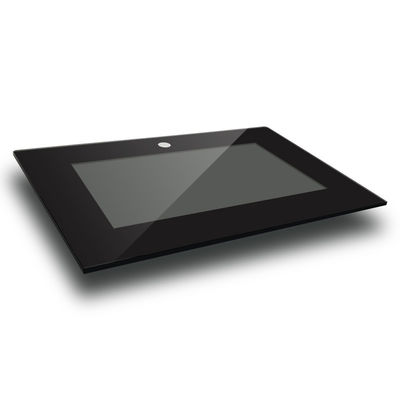

제품 이미지
