제품 상세 정보:
|
| 제품: | 5인치 IPS TFT LCD | 결의: | 720x1280 도트 |
|---|---|---|---|
| 인터페이스: | MIPI(맞춤형) | 터치 화면: | 전기 용량 터치스크린 |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) | PCAP 구조: | GFF |
| 액정 컨트롤라: | ILI9881C | CTP 컨트롤러: | GT911 |
| 커버 글라스 차원: | 맞춤형 | 핀 번호: | 핀 25개 |
| 연결: | FPC 플러그 (자격화) | 표면 휘도: | 300cd/m2(니트) |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | MIPI 인터페이스 TFT LCD 디스플레이,5인치 TFT LCD 디스플레이 모듈,전기 용량 터치스크린 TFT LCD 디스플레이 |
||
용량 터치 스크린 5인치 TFT LCD 720*1280 점 제품 소개
제품 간략한 검토
설명
세이프 테크놀로지 SF-TC500I-8725B-CT는 720x1280 픽셀 해상도를 가진 대각선 크기의 5 ′′ TFT LCD 모듈입니다. 이 모듈은 ILI9881C IC로 내장되어 있습니다.컨트롤러와 드라이버 IC 기능을 포함합니다., MIPI 인터페이스를 지원하고 공급 전압 (Vdd) 은 2.6V에서 3.3V까지 있습니다. 전형적인 값은 2.8V입니다. 이 모듈의 볼 방향은 IPS 유형의 자유로운 볼 각입니다 ((85/85/85/85).
SF-TC500I-8725B-CT TFT LCD 모듈은 밝기 300닛의 초상화 모드이다. 모듈은 또한 새로 디자인 된 저항 터치 스크린과 프로젝티브 용량 터치 스크린을 사용할 수 있습니다.-20°C에서 +70°C까지 온도에서 작동 할 수 있습니다이 5 인치 TFT LCD 모듈은 산업 장치, 스캐너, 가정 자동화, 액세스 제어 시스템, 모니터링 장비, 분석기,보안 시스템, 정원 관개 시스템 등
특징
| 제품: | 5인치 IPS TFT LCD |
| 결의: | 720x1280 점 |
| 인터페이스: | MIPI |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| LCD 컨트롤러: | ILI9881C |
| 커버 유리 크기: | 사용자 정의 |
| 터치 화면: | 용량 터치 스크린 |
| PCAP 구조: | GFF |
| CTP 컨트롤러: | GT911 |
| 핀 번호: | 25 핀 |
| 표면 밝기: | 300 Cd/m2 ((nits) |
| 연결: | FPC 플러그 (자격화) |
| LED 수명: | 401000시간 |
| 준수: | REACH 및 RoHS 준수 |
용량 터치 스크린 5 인치 TFT LCD 720*1280 점 제품 도면
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LEDA | 오 | LED 아노드 |
| 2 | LEDK | 오 | LED 카थो드 |
| 3 | VCC | 난 | 전원 공급 2.8V |
| 4 | IOVCC | 난 | 전원 공급 1.8V/2.8V 전압 |
| 5 | GND | 난 | 전력 지각 |
| 6 | CLKP | I/O | DSI-CLK+ 시계 신호 |
| 7 | CLKN | I/O | DSI-CLK 시계 신호 |
| 8 | GND | 난 | 전력 지각 |
| 9 | D0N | I/O | DSI-D0- 데이터 신호 |
| 10 | D0P | I/O | DSI-D0+ 데이터 신호 |
| 11 | GND | 난 | 전력 지각 |
| 12 | D1N | I/O | DSI-D1 데이터 신호 |
| 13 | D1P | I/O | DSI-D1+ 데이터 신호 |
| 14 | GND | 난 | 전력 지각 |
| 15 | D2N | NC | DSI-D2 데이터 신호 |
| 16 | D2P | NC | DSI-D2+ 데이터 신호 |
| 17 | GND | 난 | 전력 지각 |
| 18 | D3N | NC | DSI-D3 데이터 신호 |
| 19 | D3P | NC | DSI-D3+ 데이터 신호 |
| 20 | GND | 난 | 전력 지각 |
| 21 | TE | 난 | 찢기 효과 출력 핀 |
| 22 | LCD_ID | 난 | LCD_ID |
| 23 | 재설정 | 난 | 레지스터를 선택 |
| 24 | GND | 난 | 전력 지각 |
| 25 | GND | 난 | 전력 지각 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 00.3~4.6 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성 (VDD=2.8V,Ta=25°C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | - | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | - | mA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | 19.2 | V | if= 40mA | - | ||
| 공급 전류 | 만약 | - | 40 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | 768 | - | mW | - | |
| LCM에 대한 광대성 |
- |
300 | - | Cd/m2 | if= 40mA | - | |
| LCM에 대한 통일성 | - | 80 | - | - | % | if= 40mA | - |
| 백라이트 색상 | 흰색 | ||||||
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | 참고: | |||
| 분 | 유형 | 맥스 | |||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 35 | 40 | 미스 | (1) ((2) | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 4.3 | - | - | - | |
| 3 | 대조율 | Cr |
θ=0, 정상 관점 |
900 | 1200 | - | - | (1) ((3) | |
| 4 |
관람 각
|
오, 오 | θR | CR>10 | 80 | - | 그레그 | - | |
| θL | 80 | - | |||||||
| 베르 | Θ+ | 80 | - | ||||||
| - 아니... | 80 | - | |||||||

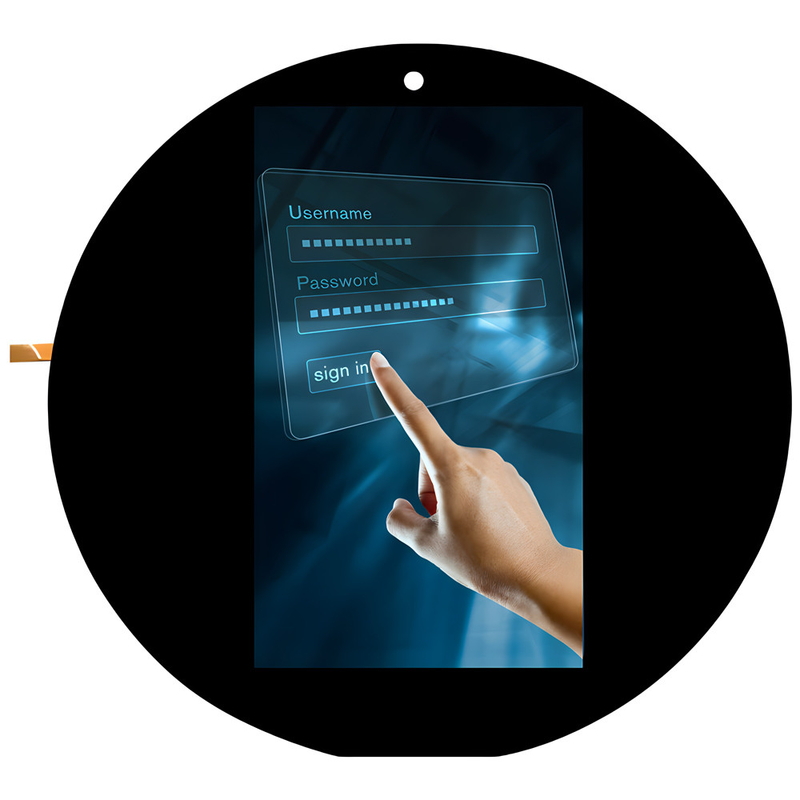

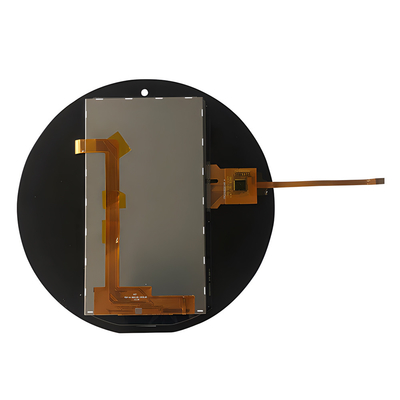

용량 터치 스크린 5인치 TFT LCD 720*1280 점 제품 이미지
