제품 상세 정보:
|
| 제품: | 1.77인치 TFT 디스플레이 | 터치 화면: | 옵트오시날 |
|---|---|---|---|
| 결의: | 128x160 | 커버 글라스 차원: | 맞춤형 |
| 관측 방향: | 12:00 | 인터페이스: | 8비트 |
| 핀 번호: | 20개 핀 | 연결: | 납땜 |
| 표면 휘도: | 250 cd/m2 | LED 수명: | 40,000시간 |
| 운영 임시: | -20°C ~ +70°C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128x160 점 TFT 디스플레이,MPU 인터페이스 1.77 인치 TFT 디스플레이,1.77인치 TFT 디스플레이 제조사 |
||
1.77인치 TFT LCD 디스플레이 8비트 MPU 인터페이스 제품 설명
제품 간략한 검토
설명
SF-TS177H-8784A-N는 128x160 점 해상도를 가진 1.77인치 초상화 모드 TFT LCD 모듈이다. 8비트 인터페이스를 지원하며 휴대용 장치, 의료 장치,그리고 다른 소형 소비자 전자제품이 TFT LCD 모듈은 ILI9163V IC (ST7735 IC와 호환) 로 내장되어 있습니다. 아날로그 (Vcc) 공급 전압은 2.6V에서 3.3V까지, 일반적인 값은 2.8V입니다.이 모듈은 반등 표면 패널을 가지고 있습니다12시 방향, 회색 스케일 반전 6시.
SF-TS177H-8784A-N 모듈은 초상화 모드 TFT-LCD이며 저항성 터치 스크린 옵션도 사용할 수 있습니다. 부품 번호 SF-TS177H-8784A-T. 작업 온도는 -20 °C에서 +70 °C입니다.저장 온도는 -30°C에서 +80°C까지.

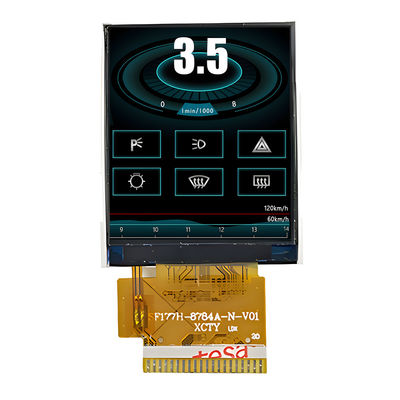

1.77인치 TFT LCD 디스플레이 8비트 MPU 인터페이스 제품 도면
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LED | 오 | LED 카थो드 |
| 2 | LED+ | 오 | LED 아노드 |
| 3 | GND | 난 | 토지 |
| 4 | VDD | 난 | 전원 공급 2.8V 전압 |
| 5 | NC | - | 열어 두세요 |
| 6 | NC | - | 열어 두세요 |
| 7 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 8 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 9 | RS | 난 | 레지스터 선택 신호 |
| 10 | /WR | 난 | 스트로브 신호 입력 핀을 입력 |
| 11 | /RD | 난 | 스트로브 신호 입력 핀을 읽어 |
| 12~19 | DB7-DBO | I/O | 데이터 I/O 표시 |
| 20 | GND | 난 | 토지 |
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성 (VDD=2.8V,Ta=25°C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | V | if=40 mA | - |
| 공급 전류 | 만약 | - | 40 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | 288 | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 250 | - | Cd/m2 | if=40mA | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=40 mA | - |
| 백라이트 색상 | 흰색 | ||||||
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | 참고: | |||
| 분 | 유형 | 맥스 | |||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 6 | - | 미스 | (1) ((2) | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | 대조율 | Cr |
θ=0, 정상 관점 |
- | 500 | - | - | (1) ((3) | |
| 4 |
관람 각
|
오, 오 | θR | CR>10 | - | 60 | - | 그레그 | - |
| θL | - | 60 | - | ||||||
| 베르 | Θ+ | - | 60 | - | |||||
| - 아니... | - | 45 | - | ||||||
