제품 상세 정보:
|
| 제품: | 4.3 인치 TFT LCD 디스플레이 | 결의: | 480x800 화소 |
|---|---|---|---|
| 인터페이스: | RGB | 관측 방향: | 모든 관점 (IPS) |
| 터치 화면: | 저항성 터치 스크린으로 | 표면 휘도: | 300cd/m2(맞춤형) |
| 드라이버 IC: | HX8369-A01 | 구동 전압: | 2.8 Ｖ |
| 운영 임시: | -20C 내지 +70C | 저장 온도: | -30℃ ~ +80℃ |
| 연결: | ZIF FPC(맞춤형) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 저항성 터치 스크린 RGB TFT 디스플레이,480x800 RGB TFT 디스플레이,수직 LCD RGB TFT 디스플레이 |
||
4.3인치 RGB TFT 디스플레이 480x800 픽셀제품 소개
제품 간략한 검토
크기: 4.3인치 IPS TFT 디스플레이
해상도: 480 x 800 점
보기 방향: IPS 모든 관점
인터페이스: RGB
운전자 IC:HX8369
제어판: 아니
밝기 (cd/m2): 300
터치 스크린: 저항성 터치 패널
제품 설명
SAEF TECHNOLOGY SF-TC430S-8501A-T는 480x800 (480 수평 x 800 수직 픽셀 배열) 의 해상도로 4.3인치의 전체 TFT-LCD 디스플레이입니다.LCD 패널을 구동하는 전원 공급 전압 (VCC) 은 2.6V ~ 3.3V, 일반적인 전압은 2.8V입니다. RGB 인터페이스를 지원합니다. 이 4.3 인치 터치 스크린 모듈은 임베디드 시스템에서 TFT 디스플레이가 필요한 고품질 컬러 이미지에 사용할 수 있습니다.자동화GPS, 의료 장비, 산업 장비, 보안 장비 등
SF-TC430S-8501A-T는 IPS-LCD 타입의 TFT로 밝기 300 cd/m2 (보통 값) 으로 밝은 백라이트가 필요한 애플리케이션에 적합합니다. 판매 담당자에게 문의하십시오.표면 밝기는 1000cd / m2에 맞춤화 될 수 있습니다이 저항성 터치 스크린 TFT 4.3인치 디스플레이는 -20 °C에서 +70 °C까지의 온도에서 작동 할 수 있습니다. 저장 온도는 -30 °C에서 +80 °C입니다.
제품 정보
| 제품: | 4.3인치 TFT LCD 디스플레이 |
| 결의: | 480x800 픽셀 |
| 인터페이스: | RGB |
| 관측 방향: | 모든 관점 (IPS) |
| 터치 화면: | 저항성 터치 스크린 |
| 표면 밝기: | 300 Cd/m2 (자격화 가능) |
| 드라이버 IC: | HX8369-A01 |
| 구동 전압: | 2.8V |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 연결: | ZIF FPC (개인화 가능) |
| 준수: | REACH 및 RoHS 준수 |
4.3인치 RGB TFT 디스플레이 480x800 픽셀제품 도면
핀 정의
| 아니죠 | 핀 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | LEDA | 오 | LED 아노드 |
| 3 | LEDK | 오 | LED 카थो드 |
| 4 | VCC | 난 | 전원 공급 2.8V 전압 |
| 5 | IOVCC | 난 | 전원 공급 2.8V/1.8V 전압 |
| 6 | SDO | 난 | 일련 입력 신호 |
| 7 | SDI | 난 | 일련 입력 신호 |
| 8 | GND | 난 | 토지 |
| 9 | SCL_WR | 난 | 스트로브 신호 입력 핀을 읽어 |
| 10 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 11 | NC | 난 | NC |
| 12 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 13-20 | R0-R7 | I/O | 데이터 I/O 표시 |
| 21-28 | G0-G7 | I/O | 데이터 I/O 표시 |
| 29~36 | B0-B7 | I/O | 데이터 I/O 표시 |
| 37 | DE | 난 | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 38 | GND | 난 | 토지 |
| 39 | PLK | 난 | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 40 | GND | 난 | 토지 |
| 41 | HS | 난 | 직선 수평 동기화 신호 |
| 42 | VS | 난 | 프레임 수직 동기화 신호 |
| 43 | 신분 | - | - |
| 44 | PWM | 난 | 이 핀은 외부 LED 드라이버에 연결됩니다. |
| 45-46 | GND | 난 | 토지 |
| 47 | YU | 오 | 터치 패널 핀 |
| 48 | XL | 오 | 터치 패널 핀 |
| 49 | YD | 오 | 터치 패널 핀 |
| 50 | XR | 오 | 터치 패널 핀 |
| 51 | GND | 난 | 토지 |
DC 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | - | 25.6 | - | V | if=20 mA | - |
| 공급 전류 | 만약 | - | 20 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | - | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 300 | - | Cd/m2 | if=20mA | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=20 mA | - |
| 백라이트 색상 | 흰색 | ||||||

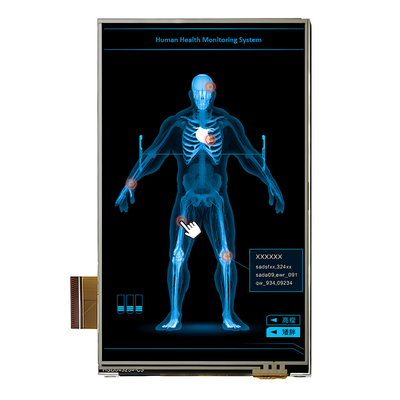

4.3인치 RGB TFT 디스플레이 480x800 픽셀제품 이미지
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
SAEF 테크놀로지는 중국을 기반으로 TFT LCD 디스플레이의 글로벌 선도적인 제조업체입니다. SAEF은 0.96 "와 같은 크기의 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.22인치 둥근1,28인치 둥근,10.44", 1.54", 1.772", 2.1" 둥글, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15인치, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 및 28" TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 300 개 이상의 TFT 표준 모델이 나열되어 있습니다.또한, 거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 도출 할 수 있습니다.
SAEF TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양광으로 읽을 수 있는 디스플레이), 제어판과 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.SAEF TFT LCD 디스플레이는 다양한 해상도와 터치 화면 선택적으로 저항 및 프로젝션 용량 (PCAP 터치 화면) 기술로 제공됩니다.우리의 TFT 디스플레이 모듈 중 많은 것은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.SAEF TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?SAEF는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?SAEF는 공기 및 광학 결합 서비스를 포함한 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3- 품질 신뢰성
SAEF는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. 글로벌 시장에서 RoHS, REACH 및 기타 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
