제품 상세 정보:
|
제품: | 7.6인치 사각형 LCD 디스플레이 | 결의: | 800*800 점 |
---|---|---|---|
인터페이스: | MIPI | 표면 휘도: | 1000cd/m2(니트) |
관측 방향: | IPS, 모든 관점 (85/85/85/85) | 터치 스크린: | 사용자 정의 |
액정 컨트롤라: | ILI9881C | 커버 글라스 차원: | 사용자 정의 |
작동 온도: | -20°C ~ +70°C | 저장 온도: | -25°C ~ +75°C |
밝기: | 1000 알 | 연결: | ZIF FPC |
LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
강조하다: | 7.6인치 TFT LCD 디스플레이,햇빛에서도 읽을 수 있는 TFT LCD 디스플레이,정사각형 타입 tft LCD 모듈 |
햇빛으로 읽을 수 있는 7.6인치 TFT LCD 1000Nits 800x800 픽셀 IPS 화면제품 소개
제품 간략한 검토
√ 사각형 LCD 디스플레이
크기: 7.6인치
해상도: 800x800 점
¥ 전망 방향: IPS
인터페이스: MIPI
운전자 IC: ILI9881C
제어판: 아니
밝기 (cd/m2): 1000
구멍을 통해 프레임: 아니
터치 스크린: 프로젝션 용량 터치 패널 (PCAP) 선택
탐지점: 5 손가락
작동 온도: -20~+70°C (대온)
설명
세이프 테크놀로지 SFTO760GX-7109A-N직사각형 크기가 7.6인치, 해상도는 800x800픽셀의 TFT LCD 모듈. 이 7.6인치 LCD 디스플레이 모듈에는 ILI9881C 통합 회로가 장착되어 있습니다.제어장치와 드라이버 IC 기능을 포함하는이 7.6인치 LCD 모니터의 전원 공급 전압 (Vdd) 범위는 2.5V에서 3.6V (일반적 값 3.3V) 까지 다양합니다. 이 7.6인치 LCD 모니터의 볼 방향은6인치 모듈은 IPS 타입입니다.전체 시야 각도 (85/85/85/85 최대)
의SFTO760GX-7109A-N 이 7.6인치 IPS TFT LCD는 -20 °C에서 +70 °C까지 온도에서 작동 할 수 있습니다. 저장 온도는 -25 °C에서 +75 °C입니다.실내 또는 야외에 사용, 이 7.6 인치 IPS TFT LCD 디스플레이는 다양한 디스플레이 요구 사항을 충족시킬 수 있습니다. 그것은 산업 장비, 스캐너, 가정 자동화,접근 제어 시스템, 모니터링 장비, 분석기, 보안 시스템, 정원 관개 시스템 및 광범위한 응용 프로그램.
제품 정보
제품: | 70.6인치 LCD 디스플레이 |
결의: | 800*800 점 |
표면 밝기: | 1000 Cd/m2 ((nits) |
인터페이스: | MIPI |
터치 화면: | 사용자 정의 |
커버 유리 크기: | 사용자 정의 |
관측 방향: | IPS, 모든 관점 (85/85/85/85) |
LCD 컨트롤러: | ILI9881C |
작동 온도: | -20°C ~ +70°C |
저장 온도: | -25°C ~ +75°C |
밝기: | 1000개 |
LED 수명: | 401000시간 |
연결: | ZIF FPC |
준수: | REACH 및 RoHS 준수 |
햇빛으로 읽을 수 있는 7.6인치 TFT LCD 1000 닛 800x800 픽셀 IPS 화면제품 도면
핀 정의
핀 - 아니 | 기호 | 설명 |
1 | LEDA | LED 백라이트 안오드 |
2 | LEDK | LED 백라이트 카토드 |
3 | LEDK | LED 백글라이트 카토드 |
4 | VCl | 아날로그 전력의 전원 공급 장치 |
5 | IOVCC | 논리 전원 및 I/O 회로 전원 공급 장치 |
6 | 재설정 | 리셋 신호가 낮습니다 |
7 | TE | 찢기 효과 출력 |
8 | PWM | LCD 드라이버 제어용 PWM 주파수 출력 |
9 | GND | 전력 지상 |
10 | MIPI_DP0 | MIPI-DSI 데이터 레인 0 포지티브 입력 핀 |
11 | MIPI_DNO | MIPI-DSI 데이터 레인 0 부정적 입력 핀 |
12 | GND | 전력 지상 |
13 | MIPI_DP1 | MIPI-DSI 데이터 레인 1 포지티브 입력 핀 |
14 | MIPI_DN1 | MIPI-DSI 데이터 레인 1 음수 입력 핀 |
15 | GND | 전력 지상 |
16 | MIPI_CLKP | MIPl-DSI 데이터 라인 2개의 입력 핀 |
17 | MIPI_CLKN | MIPI-DSI 데이터 라인 음수 입력 핀 |
18 | GND | 전력 지상 |
19 | MIPI_DP2 | MIPI-DSI 데이터 레인 2 포지티브 입력 핀 |
20 | MIPI_DN2 | MIPI-DSI 데이터 레인 2 부정적 입력 핀 |
21 | GND | 전력 문제 |
22 | MIPI_DP3 | MIPI-DSI 데이터 레인 3 포지티브 입력 핀 |
23 | MIPI_DN3 | MIPI-DSI 데이터 레인 3 음수 입력 핀 |
24 | GND | 전력 지상 |
25 | TP_INT | CTP (NC) 를 위한 INT 핀 |
26 | TP SDA | CTP (NC) 에 대한 SDA 핀 |
27 | TP_SCL | CTP (NC) 에 대한 SCL 핀 |
28 | TP_RESET | TP (NC) 를 위한 리셋 핀 |
29 | TP_VCl | CTP (NC) 를 위한 VCl 핀 |
30 | TP_IOVCC | CTP (NC) 의 IOVCCpin |
최대 절대 등급
매개 변수 | 기호 | 분 | 맥스 | 단위 | 참고: |
전원 공급 전압 | VCI~GND | -0.3 | +65 | V | |
전원 공급 전압 2 | IOVCC~GND | -0.3 | +3.3 | V | |
논리 입력 전압 범위 | ViN | -0.3 | IOVCC+03 | V | |
논리 출력 전압 범위 | 보 | -0.3 | IOVCC+03 | V | |
작동 온도 | 위쪽 | - 20 | +70 | °C | |
저장 온도 | Tstg | -25 | +75 | °C |
DC 특성
매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
아날로그 회로의 공급 전압 | VCl | 2.5 | 3.3 | 3.6 | V |
논리 회로 공급 전압 | IOVCC | 1.65 | 1.8 | 3.3 | V |
입력 전압 "H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
입력 전압 "L'leve" | VL | GND | 0.3*IOVCC | V | |
출력 전압 "H"수준 | 와 | 0.8*IOVCCl | IOVCC | V | |
출력 전압 "L'leve" | 부 | GND | 0.2*IOVCC | V |
백라이트 특성
항목 | 기호 | 분 | 유형 | 맥스 | 단위 | 조건 |
전압 | Vf | 13.5 | 15.0 | 17 | V | if=225
mA |
ICM 밝기 | LV | 1000 | ∙ | cd/m | ||
LED 수 | 5X5 | 조각 | ||||
연결 모드 | S/P | 5시리즈/5평행 |

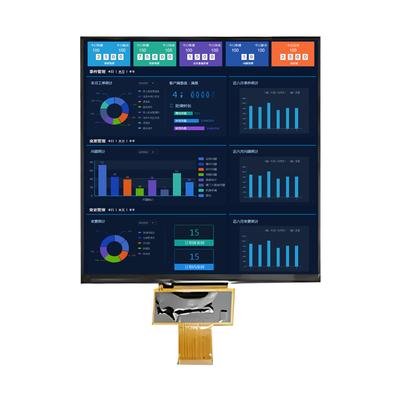

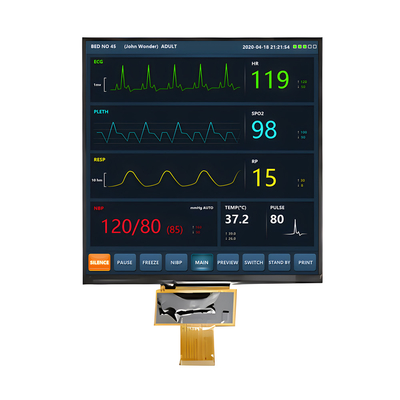

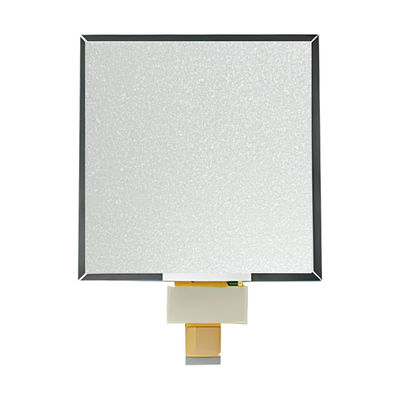

햇빛으로 읽을 수 있는 7.6인치 TFT LCD 1000 닛 800x800 픽셀 IPS 화면제품 이미지
예상 용량 (PCAP) 터치 스크린
프로젝티브 용량 터치 (PCAP) 기술은 신속하고 반응력 있는 응답과 전문적인 수준의 신뢰성을 제공합니다.세이프 테크놀로지의 용량 터치 스크린은 엄격한 산업용우리는 또한 PCAP 터치 스크린과 액체 결정 디스플레이 (LCD) 를 결합할 수 있습니다. 공급망과 조립을 효율화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
