제품 상세 정보:
|
| 제품: | 5 인치 TFT LCD 디스플레이 | 결의: | 720x1280 도트 |
|---|---|---|---|
| 인터페이스: | MIPI | 터치 화면: | 피캡 |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) | PCAP 구조: | GFF |
| 액정 컨트롤라: | ILI9881C | CTP 컨트롤러: | GT5688 |
| 커버 글라스 차원: | 맞춤형 | 핀 번호: | 핀 25개 |
| 연결: | ZIF FPC | 표면 휘도: | 300cd/m2(니트) |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 5인치 TFT 디스플레이 제조업체,초상화 타입 PCAP TFT 디스플레이,5인치 PCAP TFT 디스플레이 |
||
5인치 TFT 디스플레이 제조업체, 초상화형 5인치 PCAP TFT 디스플레이 소개
특징
제품 정보
| 제품: | 5인치 TFT LCD 디스플레이 |
| 결의: | 720x1280 점 |
| 인터페이스: | MIPI |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| 터치 화면: | PCAP |
| PCAP 구조: | GFF |
| CTP 컨트롤러: | GT5688 |
| LCD 컨트롤러: | ILI9881C |
| 커버 유리 크기: | 사용자 정의 |
| 연결: | ZIF FPC |
| 핀 번호: | 25 핀 |
| 표면 밝기: | 300 Cd/m2 ((nits) |
| LED 수명: | 401000시간 |
| 준수: | REACH 및 RoHS 준수 |
5인치 TFT 디스플레이 제조사, 초상화 타입 5인치 PCAP TFT 디스플레이 도면
DC 특성
참고: 위보다 높은 전압은 모듈을 손상시킬 수 있습니다. 모든 전압은 VSS=0V에 대해 지정됩니다.
백라이트 전기 광학적 특성
1균일성 = 최소/최대 * 100%
2. LED의 수명 기간은 다음과 같이 정의됩니다: 최종 밝기는 원래 밝기의 70%입니다. 측정 방법: (X * Y: 빛 영역);
광학적 특성
조치 조건:1주변을 측정합니다: 어두운 방; 2. 주변 온도: 25±2°C; 3.
TFT LCD 핀 정의
핀1, LEDA LED 안오드
핀2, LEDK LED 카थो드
핀3, VCC 전원 공급 2.8V
핀 4, IOVCC 전원 공급 1.8V/2.8V 전압
핀 5, GND 파워 그라운드
PIN6, CLKP DSI-CLK+ 시계 신호
PIN7, CLKN DSI-CLK 시계 신호
핀 8, GND 파워 그라운드
PIN9, D0N DSI-D0- 데이터 신호
PIN10, D0P DSI-D0+ 데이터 신호
핀11, GND 파워 그라운드
PIN12, D1N DSI-D1 데이터 신호
PIN13, D1P DSI-D1+ 데이터 신호
핀14, GND 전력
PIN15, D2N NC DSI-D2 데이터 신호
PIN16, D2P NC DSI-D2+ 데이터 신호
핀 17, GND 파워 그라운드
PIN18, D3N NC DSI-D2 데이터 신호
PIN19, D3P NC DSI-D2+ 데이터 신호
핀20, GND 파워 그라운드
PIN21, TE 전원 공급 2.8V
PIN22 LCD_ID LCD_ID
PIN23, 재설정 레지스터 선택 핀
핀 24, GND 파워 그라운드
핀 25, GND 파워 그라운드
CTP 핀 정의
핀1, GND
핀2, SDA - 2.8V
핀 3, SCL - 2.8V
핀 4, VDD - 3.3V
핀 5, INT
핀 6, RST

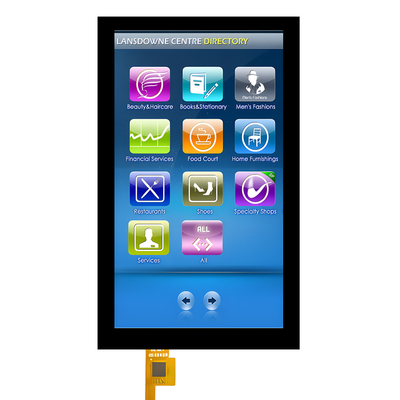

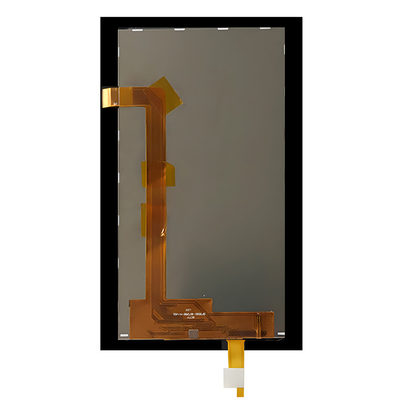

5인치 TFT 디스플레이 제조사, 초상화 타입 5인치 PCAP TFT 디스플레이 이미지
예상 용량 (PCAP) 터치 스크린
프로젝션 콘덴서 (PCAP) 터치 기술은 빠르고 민감한 반응과 전문적인 수준의 신뢰성을 제공합니다.세이프 테크놀로지의 프로젝션 용량 터치 스크린은 엄격한 산업용우리는 또한 PCAP 터치 스크린과 액체 결정 디스플레이 (LCD) 를 결합할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
공장 시설 및 인증서
