제품 상세 정보:
|
| 제품: | 7인치 TFT LCD 디스플레이 | 운영 임시: | -30°C ~ +75°C |
|---|---|---|---|
| 표면 휘도: | 1000cd/m2(니트) | 결의: | 1024 RGB x 600 |
| 인터페이스: | RGB | 핀 번호: | 50pin |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) | 개요는 흐려집니다.: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (mm) |
| 활동 영역: | 154.21(H)x85.92(V)(mm) | 터치 화면: | CTP 선택 사항 |
| 표면 처리: | 하드코팅(3H) | 표시색: | 16.7 Ｍ |
| 연결: | 플러그 접속식 제품 | 저장 온도: | -30℃ ~ +80℃ |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1024x600 TFT LCD 디스플레이,50pin TFT LCD 디스플레이 |
||
7인치 TFT LCD 디스플레이 광 온도 작동 1024x600 HMI 화면 RGB 50pin 제품 소개
SFTO700XC-7026AN TFT LCD 디스플레이는 1024x600 픽셀의 해상도로 7인치 IPS 타입 풀 뷰 앵글 화면이다. 이 산업용 수준의 TFT LCD 디스플레이 모듈은 RGB 인터페이스를 지원한다.이 TFT 스크린 SFTO700XC-7026AN은 3에서 작동합니다..3V (전력 전압), Vdd는 3.0V에서 3.6V입니다.
SFTO700XC-7026AN는 용량 터치 패널, IIC 및 USB 인터페이스 선택으로 설계되었습니다. 이 TFT LCD 모듈 SFTO700XC-7026AN은 1000cd / m2 밝기로 설계되었습니다.TFT 터치 LCD SFTO700XC-7026AN는 좋은 품질 상태입니다산업용 디스플레이로서이 제품은 산업 및 의료 응용 프로그램, POS 터미널, HMI, 가정 자동화, 보안 시스템 등에 널리 사용됩니다.
| 제품: | 7인치 TFT LCD 디스플레이 |
| 표면 밝기: | 1000 Cd/m2 ((nits) |
| 작동 온도: | -30°C ~ +75°C |
| 저장 온도: | -30°C ~ +80°C |
| 핀 번호: | 50pin |
| 결의: | 1024 RGB × 600 |
| 인터페이스: | RGB |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 액티브 영역: | 154.21 ((H) x85.92 ((V) (mm) |
| 오프라인 Dim.: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (mm) |
| 터치 화면: | CTP 선택적 |
| 표시 색상: | 16.7 M |
| 표면 처리: | 하드 코팅 (Hard Coating) |
| 연결: | 연결기 |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
특징
이 7인치 TFT 디스플레이는 액티브 스위칭 장치로 amorphous 실리콘 TFT (ThinFilm Transistors) 를 사용하는 컬러 액티브 매트릭스 TFT LCD입니다.
이 PCAP TFT LCD 7인치 디스플레이는 용량 터치 스크린으로 설계되었으며 커버 글래스는 고객의 요구 사항으로 사용자 정의 할 수 있습니다.
이 7인치 TFT 화면은 색상 범위를 50% 최소 45%로 표시합니다.
이 7인치 LCD TFT의 반응 시간은 Typ. 30ms, Max. 35ms입니다.
이 7인치 1024x600 TFT 디스플레이는 Typ:1000 Min의 대조 비율을 가지고 있습니다.800.
이 7인치 RGB TFT는 -30도에서 +75도까지의 온도에서 작동합니다.

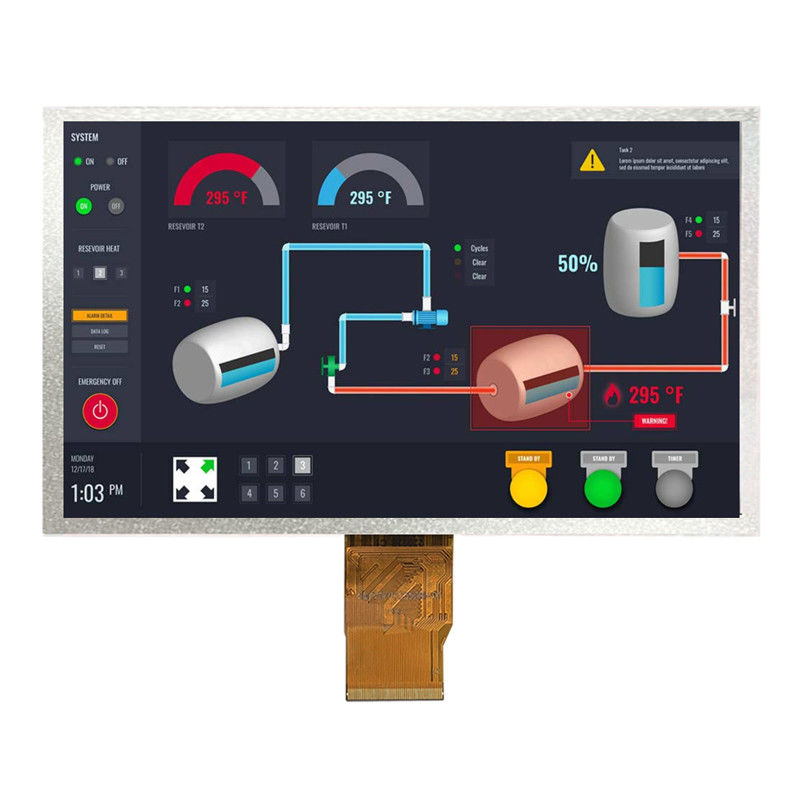

7인치 TFT LCD 디스플레이 광 온도 작동 1024x600 HMI 화면 RGB 50pin 제품 그림
LCD 모듈 전기 사양
핀 정의
I: 입력, O: 출력, P: 전력
참고 1: DE/SYNC 모드 선택. 정상적으로 높게 당기다.DE 모드를 선택하면 MODE=1??, VS 및 HS는 높게 당기다.SYNC 모드를 선택하면 MODE=0??, DE는 지상화되어야 한다.
참고: 18비트 RGB 데이터를 입력할 때, R, G 및 B 데이터의 두 개의 낮은 비트가 부근화되어야 합니다.
참고: 데이터는 DCLK의 떨어지는 가장자리에 고정되어야 합니다.
7인치 TFT LCD 디스플레이 광 온도 작동 1024x600 HMI 화면 RGB 50pin 제품 이미지
공장 시설 및 인증서
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
SAEF 테크놀로지는 중국을 기반으로 TFT LCD 디스플레이의 글로벌 선도적인 제조업체입니다. SAEF은 0.96 "와 같은 크기의 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.22인치 둥근1,28인치 둥근,10.44", 1.54", 1.772", 2.1" 라운드, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 라운드, 3.5", 3.6" 라운드, 3.7", 4" 라운드, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 및 28" TFT (활성 영역의 가로 크기) 등.이 웹사이트에 300개 이상의 TFT 표준 모델이 나열되어 있습니다.또한, 거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 도출 할 수 있습니다.
SAEF TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양광으로 읽을 수 있는 디스플레이), 제어판과 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.SAEF TFT LCD 디스플레이는 다양한 해상도와 터치 화면 선택적으로 저항 및 프로젝션 용량 (PCAP 터치 화면) 기술로 제공됩니다.우리의 TFT 디스플레이 모듈 중 많은 것은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.SAEF TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
