제품 상세 정보:
|
| 제품: | 10.1 인치 TFT LCD 디스플레이 | 결의: | 1280RGB×800 |
|---|---|---|---|
| 표면 휘도: | 420cd/m2(니트) | 터치 화면: | RTP |
| 인터페이스: | 8비트 LVDS 인터페이스 | 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 핀 번호: | 40핀 | 개요는 흐려집니다.: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (mm) |
| 활동 영역: | 216.96(H) x 135.6(V)(mm) | 표면 처리: | 하드코팅(3H) |
| 표시색: | 16.7 Ｍ | 연결: | ZIF |
| 운영 임시: | -20C 내지 +70C | 저장 온도: | -30℃ ~ +80℃ |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 10.1 인치 TFT LCD 디스플레이,저항성 터치 TFT LCD 디스플레이 |
||

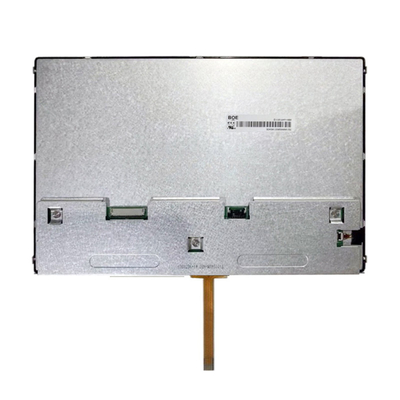

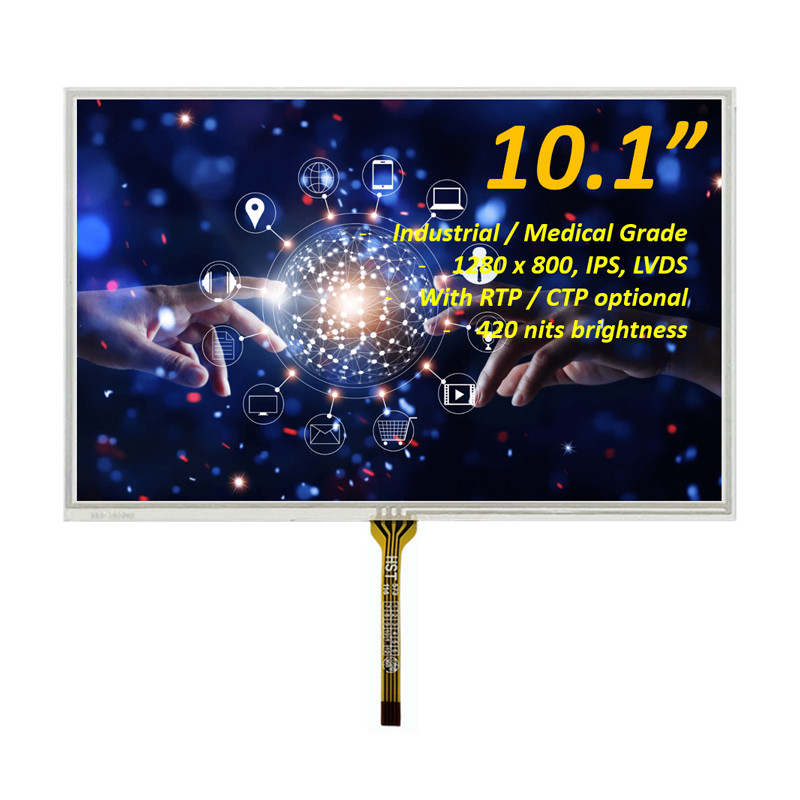

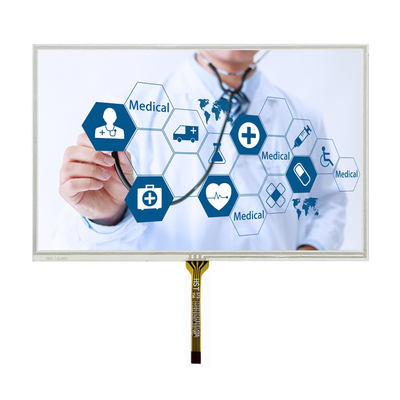

10.1인치 TFT LCD 디스플레이 1280x800 해상도제품 소개
SAEF 기술 SFTO1010LX-7047A-T TFT LCD 디스플레이는 1280x800 화소의 해상도로 10.1인치 IPS 타입 풀 뷰 앵글 화면이다. 이 TFT LCD 디스플레이 모듈은 8비트 LVDS 인터페이스를 지원한다.SFTO1010LX-7047A-T 고 밝기 TFT LCD 화면은 3.9V (최대 값) 가 작동 전압입니다. Vdd는 2.3V에서 3.6V입니다.
SFTO1010LX-7047A-T는 저항 터치 패널로 설계되었습니다. 이 TFT 모듈은 420cd/m2의 밝기를 가지고 있으며 산업 계측기, 의료기기, GPS 장치,POS 터미널, 현금 리더, 스캐너, 가정 자동화, 회의 전화, 분석기, 가전, 가정 자동화, 보안 시스템 등
특징
이 10.1인치 산업용 TFT 디스플레이는 -20°C에서 +70°C까지의 온도에서 작동할 수 있고, 저장 온도는 -30°C에서 +80°C까지입니다.
이 저항성 터치 스크린 10.1인치 TFT는 16.7M 색상을 보여줍니다.
이 10.1인치 LCD 터치 스크린은 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm), VA는 216.96 (H) X 135.6 ((V) (mm) 의 윤곽 차원을 가지고 있습니다.
이 10.1 인치 TFT 디스플레이는 8 비트 LVDS 인터페이스를 지원하고, 40 핀 (zif 연결).
이 TFT 디스플레이 10.1 인치 IPS 모든 방향 관측
이 10.1" TFT LCD를 위해, 우리는 capacitive 터치 스크린을 가진 베리온을 설계했습니다.SFTO1010LX-7047A-CT.
이 10.1" TFT 화면은, 우리는SFRA101H-1280800A-CT에 대해HDMI 연결을 가진 라즈베리 파이와 호환됩니다.
| 제품: | 101인치 TFT LCD 디스플레이 |
| 결의: | 1280 RGB × 800 |
| 표면 밝기: | 420 Cd/m2 (nit) |
| 인터페이스: | 8비트 LVDS 인터페이스 |
| 터치 화면: | 저항성 터치 패널 |
| 핀 번호: | 40pin |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 오프라인 Dim.: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) |
| 액티브 영역: | 216.96 (H) X 135.6 ((V) (mm) |
| 표시 색상: | 16.7 M |
| 표면 처리: | 하드 코팅 (Hard Coating) |
| 연결: | ZIF |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
10.1인치 TFT LCD 디스플레이 1280x800 해상도제품 도면
절대 최대 등급
참고: 50oC 이하의 Ta의 경우 최대 습도는 90%RH이고, 50oC 이상의 Ta의 경우 절대 습도는 60%RH 이하입니다.
참고 2: 작동 온도가 -10°C 정도면 반응 시간이 매우 느리고, 높은 온도에서 작동하면 뒷면이 어두워집니다.
DC 특성
참고: 먼저 LCD에 VDD와 VGL를 적용하고 VGH를 적용하십시오.
참고: VDD 설정은 고객의 시스템 보드의 신호 출력 전압과 일치해야 합니다.
참고: 전형적인 VCOM는 참조 값일 뿐, 각 LCM에 따라 최적화되어야 합니다.
광학적 특성
핀 정의
10.1인치 TFT LCD 디스플레이 1280x800 해상도제품 도면
공장 시설 및 인증서
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
SAEF 테크놀로지는 중국을 기반으로 TFT LCD 디스플레이의 글로벌 선도적인 제조업체입니다. SAEF은 0.96 "와 같은 크기의 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.22인치 둥근1,28인치 둥근,10.44", 1.54", 1.772", 2.1" 둥글, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15인치, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 및 28" TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 300 개 이상의 TFT 표준 모델이 나열되어 있습니다.또한, 거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 도출 할 수 있습니다.
SAEF TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양광으로 읽을 수 있는 디스플레이), 제어판과 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.SAEF TFT LCD 디스플레이는 다양한 해상도와 터치 화면 선택적으로 저항 및 프로젝션 용량 (PCAP 터치 화면) 기술로 제공됩니다.우리의 TFT 디스플레이 모듈 중 많은 것은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.SAEF TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
