320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린

320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린
320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린 320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린

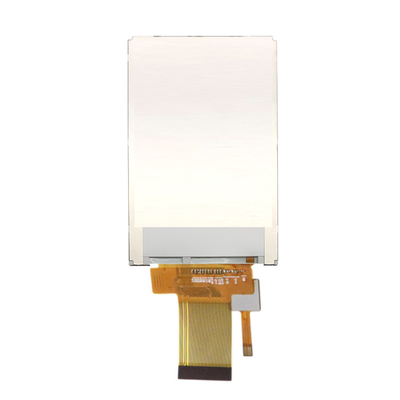

큰 이미지 :  320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린

제품 상세 정보:
원래 장소: 센즈헨 / 중국
브랜드 이름: SAEF
인증: ISO9001 / ISO14000
모델 번호: SFTO350PY-7118A-CT
문서: SFTO350PY-7118ACT.pdf
결제 및 배송 조건:
최소 주문 수량: 3 PC
가격: 협상 가능
포장 세부 사항: 표준 수출 패키지
배달 시간: 1-5주
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 페이팔
공급 능력: 달 당 3000K PC

320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린

설명
제품: 3.5 TFT LCD 디스플레이로 조금씩 움직이세요 결의: 320x480 HVGA
관측 방향: 12시 핀 번호: 40핀
인터페이스: MCU 8/16BIT, SPI 3/4와이어 표면 휘도: 300cd/m2(니트)
개요는 흐려집니다.: 54.48 (H) x84.71 (V) x3.40 (T) (mm) 활동 영역: 48.96(H)x73.44(V)(mm)
터치 스크린: 정전식 터치 패널 포함 드라이버 IC: ILI9488
CTP 드라이버: FT6336U 연결: 플러그
운영 임시: -20C 내지 +70C 저장 온도: -30℃ ~ +80℃
인증서: ISO9001:2015 / ISO1400:2015 순응성: 순응한 한계와 로에스
강조하다:

용량 터치와 함께 TFT LCD 디스플레이

,

320x480 HVGA TFT LCD 디스플레이



제품 소개: 저비용 TN 타입 3.5인치 TFT LCD 디스플레이



개요:우리는 저비용 TN 타입 3.5인치 TFT LCD 디스플레이를 소개합니다. 저렴한 가격과 첨단 기술을 결합한 혁신적인 솔루션으로 다양한 응용 분야에 적합합니다.이 디스플레이는 사용하기 쉬운 SPI 인터페이스와 반응용 용량 터치 화면과 함께 신뢰할 수있는 MCU를 갖추고 있습니다., 개발자와 제조업체의 이상적인 선택입니다.

주요 특징:

  1. 컴팩트 크기: 3.5인치 크기는 공간 제한 프로젝트에 적합하면서도 충분한 시각적 부동산을 제공합니다.

  2. 고해상도: 고해상도 디스플레이 기능 덕분에 애플리케이션에 생명을 불어넣는 선명한 이미지와 생동감 넘치는 색상을 즐길 수 있습니다.

  3. 용량 터치 스크린: 내장 용량 터치 기술은 직관적인 사용자 경험을 제공하여 원활한 내비게이션과 상호 작용을 허용합니다.

  4. MCU 호환성: 다양한 MCU와 조화롭게 작동하도록 설계된 이 디스플레이는 다재다능하고 기존 시스템에 쉽게 통합될 수 있습니다.

  5. SPI 인터페이스: SPI 통신 프로토콜은 빠른 데이터 전송을 보장하고 시스템 성능을 향상시켜 인터랙티브 애플리케이션에 빠른 응답 시간을 가능하게합니다.

  6. 비용 효율적인 솔루션: 저렴한 옵션으로, 이 디스플레이는 품질이나 성능에 타협하지 않고 예산 제약을 충족합니다.

이점:

  • 간편한 통합: 명확한 피노트와 문서를 통해 이 디스플레이를 프로젝트로 통합하는 것은 손쉽고 시간과 노력을 절약할 수 있습니다.

  • 광범위한 응용 분야: IoT 장치, 휴대용 기기, 자동화 시스템 및 교육 도구 등 다양한 응용 분야에 적합합니다.

  • 탄탄한 내구성: 일상 사용에 견딜 수 있도록 설계되어 다양한 환경에서 장수성과 신뢰성을 보장합니다.

응용 프로그램:

  • 소비자 전자제품: 스마트 홈 기기, 건강 모니터, 휴대용 게임기 등 소형 기기에 적합합니다.

  • 산업 제어 시스템: HMI (인간-기계 인터페이스) 애플리케이션에 이상적입니다. 사용자 참여와 운영 효율성을 향상시킵니다.

  • 교육 프로젝트: 학생과 취미를 위한 훌륭한 도구로 학습과 프로토타입을 상호 작용적이고 재미있게 만듭니다.

결론:저비용 TN 타입 3.5인치 TFT LCD 디스플레이와 용량 터치 스크린은 예산 친화적이면서도 고성능 디스플레이 솔루션을 찾는 개발자들에게 게임 변경입니다.새로운 제품을 만들거나 기존 제품을 개선하는 경우,이 디스플레이는 당신이 성공하는 데 필요한 신뢰성과 기능을 제공합니다. 오늘 시작 하 고이 예외적인 디스플레이와 함께 당신의 프로젝트를 높여!





특징



제품: 3.5인치 TFT LCD 디스플레이
결의: 320x480 HVGA
인터페이스: MCU 8/16BIT, SPI 3/4waya
핀 번호: 40pin
관측 방향: 12시
표면 밝기: 300 Cd/m2 ((nits)
윤곽 Dim.: 54.48 (H) x84.71 (V) x3.40 (T) (mm)
액티브 영역: 48.96 ((H) x73.44 ((V) (mm)
터치 화면: 용량 터치 패널
CTP 드라이버: FT6336U
드라이버 IC: ILI9488
연결: 플러그
작동 온도: -20°C ~ +70°C
저장 온도: -30°C ~ +80°C
인증서: ISO9001:2015 / ISO1400:2015
준수: REACH 및 RoHS 준수







기계적 차원



320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린 0





광학적 사양



항목 기호 조건 종류 맥스 단위
흰색 밝기 (중심) Lv

Θ=0정상

관람

IBL= 120mA

-- 300 -- cd/m2
반응 시간 Tr+Tf   -- 20 40 ms
콘트라스트 비율 CR   -- 500 -- --

색상

염색성 (CIE1931)

흰색 Wx   0.292 0.307 0.322
    와이   0.312 0.327 0.342

관점

호르

ΘL

CR≥10

-- 70 --
    ΘR   -- 70 --


  -- 60 --
    ΘD   -- 60 --
밝기 균일성 평균 Θ=0 80 90 -- %
색상 범주 NTSC Θ=0 57 60 -- %
최적의 시선 방향 12 0'Clock

측정 조건

> 측정 환경: 어두운 방

> LED 전류 IL: 120mA

환경 온도: 25±2°C

> 15분. 따뜻해지는 시간





전기 특성



항목 기호 미네 타이프. 맥스 단위
아날로그 공급 전압 VDD 2.4 2.8 3.3 V
디지털 공급 전압 VDDI 1.65 1.8 3.3
입력 신호 전압 HIV 0.7VDDI - VDDI V
  VIL GND - 0.3VDDI V





백라이트 단위 특성



항목 기호 유형 맥스 단위
LED 전류 IL - 90 120 mA
LED 전압 VL - 2.8 3.2 V
작동 LED 수명 HR 30000 40000 - 1시간





LCM 인터페이스 핀 정의



- 아니

기호 기능
1 XL 왼쪽 줄을 만져
2 YU 상부 회로에 만져
3 XR 오른쪽 끝선을 만져
4 YD 아래줄을 만져
5 GND 토지
6 IOVCC 전원 공급원 1.8V
7 VCC 전원 공급 2.8V
8 FMARK 프레임 동기화 신호
9 CS 칩 선택 입력 핀 (활동 낮은)
10 RS 데이터와 명령어 선택 핀을 동시에 표시합니다.
11 WR/SPI_SCL 8080 MCU 병렬 인터페이스 / SCL 핀에 Serial Clock로 적기 활성화
12 연구 및 개발 8080 MCU 평행 인터페이스에서 읽기 활성화
13 SPI_SDA 직렬 데이터 입력/출력 양방향 핀
14 SPI_SDO 일련 데이터 출력
15 재설정 외부 리셋 입력
16 GND 토지
17~32 DB0-DB15 MCU 평행 인터페이스 데이터 버스
33 LEDA LED 뒷등 (애노드)
34-36 LEDK LED 뒷등 (카토드)
37 GND 토지
38 IM0 인터페이스 모드를 선택
39 IM1 인터페이스 모드를 선택
40 IM2 인터페이스 모드를 선택





터치 FPC 핀 정의



1 CTP_RST 터치 화면 재설정
2 CTP_INT 터치 화면 중단 신호
3 CTP_SDA 터치 스크린 데이터 신호
4 CTP_SCL 터치 화면 시계 신호
5 GND 토지
6 VDD 전원 공급





제품 이미지

320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린 1320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린 2

공장 시설 및 인증서

320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린 3320x480 HVGA 3.5 인치 TFT LCD 디스플레이 MCU + SPI 인터페이스 용량 터치 스크린 4

FAQ



Q1. 샘플 주문을 받을 수 있나요?

A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.



Q2. 유도시간은 어떻게 될까요?

A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산에 대해 4-6 주. 디자인 된 제품에 대해, 카운터 도면 제안에 대해 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인시 시험 운행/대량 생산에 5~6시간



Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?

A: 낮은 MOQ. 3-5pcs 샘플 확인을 위해 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 롯데입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.



Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?

A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.



Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?

A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.

둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.

셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.

넷째, 우리는 생산을 준비합니다.



Q6. LCD 제품에 제 로고를 인쇄해도 될까요?

A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인 후 대량 생산은 승인 된 샘플을 따릅니다.



Q7: 당신은 제품에 대한 보증을 제공합니까?

A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.



Q8: 고장난 제품 을 어떻게 처리 합니까?

A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.

둘째, 보증 기간 동안 우리는 새로운 LCD를 작은 양으로 새로운 주문으로 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 전화를 포함하여 해결책을 논의 할 수 있습니다..
