제품 상세 정보:
|
제품: | 4.3인치 IPS TFT LCD | 결의: | 480x272 도트 |
---|---|---|---|
인터페이스: | RGB 40핀 | 운영 임시: | -20C 내지 +70C |
저장 온도: | -30℃ ~ +80℃ | 관측 방향: | 모든 시야각(85/85/85/85) |
터치 화면: | 정전식 터치 패널 옵션 | 드라이버 IC: | ST7282 |
핀 번호: | 40개 핀 | 커버 유리 치수: | 130x96mm |
연결: | FPC 플러그 타입 | 표면 휘도: | 350 cd/m2 |
LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |

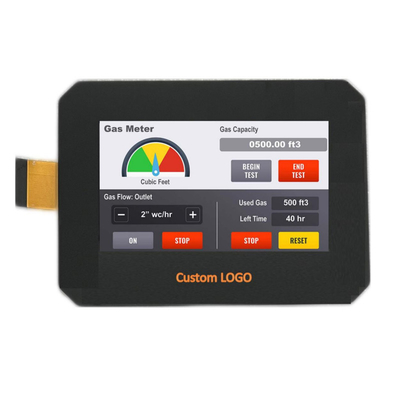

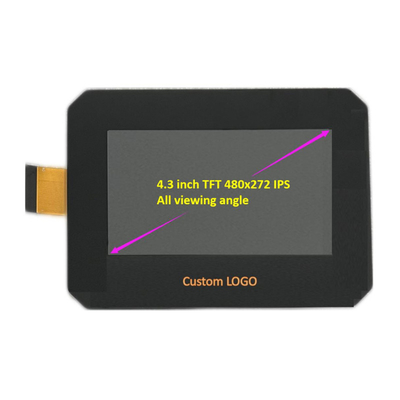

4.3 인치 TFT LCD 디스플레이 중국 제조업체 공급자, 350 니트 밝기로 4.3 인치 풍경 TFT LCD 모듈 제품 소개
SFTC430B-7082B1-CT는 480x272 픽셀 해상도의 직선 크기의 4.3 인치 IPS 풀 뷰 앵글 TFT LCD 모듈입니다. 이 모듈은 SC7282 IC와 함께 내장되어 있습니다.컨트롤러와 드라이버 IC 기능을 포함합니다., RGB 인터페이스를 지원, 공급 전압 (Vdd) 범위 3.0V에서 3.6V입니다. 이 모듈은 IPS 풀 뷰 앵글 ((80/80/80/80), 및 측면 비율은 16:9.
SFTC430B-7082B1-CT TFT LCD 디스플레이 모듈은 밝기 350 nits의 풍경 모드입니다. 모듈은 또한 저항 터치 스크린 및 프로젝티브 용량 터치 스크린 옵션으로 사용할 수 있습니다.SFTC430B-7082B1-CT는 -20°C에서 +70°C의 온도에서 작동할 수 있습니다.저장 온도는 -30°C에서 +80°C입니다.
적용
커피 머신, 마이크로 웨브 오븐, 스캐너, 가정 자동화, 액세스 제어 시스템, 모니터링 장비, 분석기, 보안 시스템, 정원 관개 시스템, POS 터미널, 캐시 리더,등등.
제품 장점
1.IPS 풀 뷰 앵글 ((80/80/80/80). 매우 좋은 뷰 앵글. 다양한 종류의 응용 프로그램에 적합합니다.
2배경 색상, 밝기, 보는 각, 강도 등에 대한 우수한 표시 성능
3또 다른 4.3 인치의 베리온은 산업용 용도로 -30 °C에서 +80 °C까지의 넓은 온도에서 작동 할 수 있습니다.
4.반성 터치 스크린 또는 그없이 유연합니다. 우리는 고객을위한 맞춤형 CTP (용량 터치 패널) 를 설계 할 수 있습니다. FPC도 사용자 정의됩니다.
5LCD 산업에서 같은 종류의 저렴한 솔루션입니다.
6설치가 쉽고 유지보수도 쉽습니다.
제품: | 4.3"인치 IPS TFT LCD | 결의: | 480x272 점 |
---|---|---|---|
인터페이스: | RGB 40 핀 | 작동 온도: | -20°C ~ +70°C |
저장 온도: | -30°C ~ +80°C | 관측 방향: | 모든 관점 (85/85/85/85) |
터치 화면: | 용량 터치 패널 선택 | 드라이버 IC: | ST7282 |
핀 번호: | 40 PINS | 표면 유리 크기: | 130x96mm |
연결: | FPC 플러그 타입 | 표면 밝기: | 350 Cd/m2 |
LED 수명: | 401000시간 | 준수: | REACH 및 RoHS 준수 |
4.3 인치 TFT LCD 디스플레이 중국 제조업체 공급자, 350 니트 밝기로 4.3 인치 풍경 TFT LCD 모듈 제품 도면
아니죠 | PIN 이름 | I/O | 설명 |
1 | LED-K | 난 | LED 카थो드 |
2 | LED-A | 난 | LED 아노드 |
3 | VSS | 난 | 전력 지각 |
4 | VDD | 난 | 전력 공급원 |
5-12 | R00-R07 | 난 | RED 데이터 신호 (LSB) |
13-20 | G00-G07 | 난 | GREEN 데이터 신호 (GSB) |
21-28 | B00-B07 | 난 | BLUE 데이터 신호 (LSB) |
29 | VSS | 난 | 전력 지각 |
30 | DLCK | 난 | 시계 신호를 샘플링하기 위해 |
31 | DISP | 난 | ON/OFF 신호 표시 |
32 | HSYNC | 난 | 수평 동기화 신호 |
33 | VSYNC | 난 | 수직 동기화 신호 |
34 | DE | 난 | 입력 데이터 설정 제어 |
35 | NC | - | 열기 |
36 | GND | 난 | 전력 지각 |
37 | XR | 난 | 터치 패널 PIN |
38 | YD | 난 | 터치 패널 PIN |
39 | XL | 난 | 터치 패널 PIN |
40 | YU | 난 | 터치 패널 PIN |
항목 | 기호 | 가치 | 단위 |
논리용 전원 공급 전압 | VDD | 30.0~3.6 | V |
입력 전압 | 와인 | VDD+03 | V |
작동 온도 | 위쪽 | - 20에서 70 | °C |
저장 온도 | Tstg | -30~80 | °C |
항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
공급 전압 | Vf | - | 25.6 | - | V | if=20mA |
공급 전류 | 만약 | - | 20 | - | mA | - |
역전압 | Vr | - | - | 5 | V | - |
전력 소모 | Pd | - | 512 | - | mW | - |
LCM에 대한 광대성 |
- |
- | 350 | - | Cd/m2 | if=20mA |
LCM에 대한 통일성 | - | 70 | 75 | - | % | if=20mA |
백라이트 색상 | 흰색 |
항목 | 조건 | 시간 (시간) | 평가 |
높은 온도 저장 | 80°C | 120 |
이상은 없습니다. 함수 외모 |
고온, 작동
|
70°C | 120 | |
낮은 온도 저장 | -30°C | 120 | |
낮은 온도 | -20°C | 120 | |
습도 | 60°C/ 90%RH | 120 | |
열 충격 온도 순환 |
-20°C ¬ 25°C ® 70°C (0.5시간 ~ 5분 ~ 0.5시간) |
10주기 |

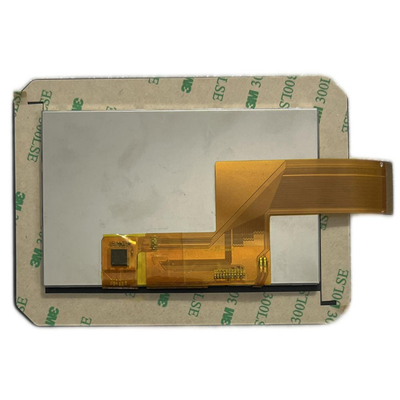

4.3 인치 TFT LCD 디스플레이 중국 제조업체 공급자, 350 니트 밝기로 4.3 인치 풍경 TFT LCD 모듈 제품 이미지
품질 관리
1품질 정책
품질을 보장하고 상품을 제때 배달해야 합니다.
지속적인 개선을 통해 고객의 요구 사항을 만족시키기 위해
2EHS 정책
법과 규정을 준수하고 오염을 예방하고 통제하는 것
배출량을 줄이고 자원을 절약하고 최대한 활용하기 위해 노력해야 합니다.
환경보호에 대한 인식을 높이고 환경을 지속적으로 개선하기 위해
3채택된 조치
품질 정책의 투명성을 높이고 교육과 교육을 통해 직원들의 품질에 대한 인식을 향상시킬 것입니다.
5S 관리 도입을 통해 사무실과 생산 현장을 깔끔하고 질서 있게 만들고 직원을 잘 훈련시킬 것입니다.
ISO9001 품질보증시스템이 제품과 서비스의 품질에 영향을 미치는 모든 방면들을 규제 및 절차적 관리 및 통제에 통합하기 전에
품질을 보장한다는 전제 아래서는 원자재 비용을 줄이고 생산과 경영 효율성을 향상시키는 등 생산 비용을 줄일 수 있습니다.
공장 시설 및 인증서
LCD 터치 스크린
1.1 저항성 터치 스크린
아이폰이 나오기 전에는 저항성 터치 스크린이 거의 전용이었는데저항을 감지하여 접촉 위치를 찾기 위해 직접적인 스트레스 접촉을 필요로 하는.
저항성 터치 스크린의 주요 부분은 저항성 필름 스크린으로 화면 표면과 매우 잘 일치합니다. 이것은 다층 복합 필름입니다.기본층으로 유리 또는 단단한 플라스틱 판의 층을 사용하는, 그리고 표면은 투명한 산화금속 (투명한 전도성 저항) 전도층으로 코팅되어 있으며, 이는 외부 표면 경화층으로 덮여 있습니다.부드럽고 마찰 방지 플라스틱 층, 그리고 그 내부 표면 또한 코팅으로 덮여 있습니다.그리고 많은 작은 (1/1000 인치 미만) 투명한 격리점이 있습니다.손가락이 스크린에 닿을 때, 선도 계층의 두 층은 접촉 지점에서 접촉하고 저항이 변화하여 X 및 Y 방향으로 신호를 생성합니다.그 다음 터치 스크린 컨트롤러에 전송됩니다컨트롤러는 이 접촉을 감지하고, (X,Y) 의 위치를 계산하고, 얻은 위치에 따라 마우스의 행동을 시뮬레이션합니다.이것은 저항 기술 터치 스크린의 가장 기본적인 원칙입니다.
저자가 사용한 터치 스크린은 저항성 터치 스크린이며, 자체 터치 스크린 제어 칩은 XPT2046입니다 (LCD 디스플레이 U1의 뒷면에 칩이 있습니다).XPT2046는 12비트 해상도 125KHz slew rate 단계별 근사 A/D 변환기와 4선 터치스크린 컨트롤러 (SPI 통신) 이다.. XPT2046는 1.5V에서 5.25V까지의 저전압 I/O 인터페이스를 지원합니다. XPT2046는 두 개의 A/D 변환을 수행하여 압축된 화면의 위치를 감지할 수 있습니다.그리고 터치 스크린에 가해지는 압력을 측정하는 것 외에도작동 온도 범위는 -40°C~+85°C입니다.
이 칩은 ADS7843 및 ADS7846와 완전히 호환되며, 이 칩의 자세한 사용에 대해 이 두 칩의 데이터 시트를 참조할 수 있습니다.
참고:
(1) XPT2046 칩을 사용할 때, 직접 SPI 통신 (소프트웨어와 하드웨어 모두) 을 사용하여 MISO 단말기에서 높은 12비트 데이터 출력을 읽습니다.그리고 나서 X 및 Y 좌표를 조정 변환 및 필터링 작업을 통해 읽습니다(프로그래밍 과정에서 볼 수 있습니다.)
(2) 특수 물리적 특성으로 인해 저항성 터치 스크린의 기본 사용은 터치 오류의 캘리브레이션을 필요로 합니다.하지만 같은 종류의 LCD의 저항 화면의 캘리브레이션 데이터는 대략적으로;
(3) 저항성 터치 스크린에 대한 캘리브레이션이 필요한 메커니즘이 있기 때문에 일반적으로 사용 전에 캘리브레이션이 필요합니다.우리는 24CXX (EEPROM) 를 사용하여 캘리브레이션 보상 매개 변수를 저장할 수 있습니다.컴퓨터가 켜질 때마다 재배정할 필요가 없습니다.실제로 플래시에서 캘리브레이션 데이터를 저장 할 수 있습니다 - 매우 권장되지 않습니다);
저항성 터치 스크린의 장점: 높은 정확성, 저렴한 가격, 강력한 반 간섭 능력 및 좋은 안정성.
저항성 터치 스크린의 단점: 쉽게 긁힐 수 있으며, 빛 전달은 매우 좋지 않으며, 멀티 터치를 지원하지 않습니다.그렇지 않으면 오프셋은 작지 않습니다)
1.2 용량 터치 스크린
요즘에는 태블릿 컴퓨터를 포함한 거의 모든 스마트 폰이 capacitive 화면을 터치 화면으로 사용합니다. capacitive 화면은 접촉 감지 제어에 인체 감지 기능을 사용합니다.직접적인 접촉이 없거나 가벼운 접촉만(현재, 기본 용량 터치 스크린이 주류입니다.)
용량 터치 스크린에는 두 가지 주요 유형이 있습니다.
1) 표면 용량 용량 터치 스크린
표면 용량 터치 스크린 기술은 ITO (인디움 진산화,투명한 전도성 물질) 전기장 감지을 통해 화면 표면의 촉각 행동을 감지하는 전도성 필름그러나 표면 용량 터치 스크린은 한 가지 제한이 있습니다. 한 손가락이나 한 번의 터치를 인식할 수 있습니다.
2) 프로젝션 용량 터치 스크린
프로젝션 용량 터치 스크린은 터치 스크린 전극을 사용하여 정전 필드 라인을 방출하는 센서입니다.일반적으로 프로젝션 용량 감지 기술에 사용되는 두 가지 유형의 용량: 자기역량과 상호역량
절대역량으로도 알려진 자기역량 (self-capacitance) 은 가장 널리 사용되는 방법이며, 자기역량 (self-capacitance) 은 일반적으로 스캔 전극과 토양으로 구성된 용량 (capacitance) 을 의미한다.유리 표면에, ITO로 만든 가로 및 경사 스캔 전극이 있으며, 이 전극과 땅 사이에는 용량 전극이 형성됩니다.회로와 평행하게 콘덴시터를 추가합니다., 따라서 스캔 라인의 전체 용량을 변경합니다.
상호 작용 용량, 또한 팽창 용량으로도 알려져 있으며, 유리 표면의 가로 및 가로 ITO 전극의 교차점에서 용량을 형성합니다.상호 작용 용량 스캐닝 방법은 접촉 지점의 위치를 결정하기 위해 각 교차점에서 용량 변화를 스캔하는 것입니다만질 때, 그것은 인접한 전극의 결합에 영향을 미칠 것입니다, 따라서 교차점에 용량을 변경,그리고 상호 작용 용량의 스캔 방법은 각 교차점의 용량 값과 접촉 후 용량 변화를 감지 할 수 있습니다, 그래서 그것은 자기 용량 스캔 방법보다 더 긴 스캔 시간을 필요로하고 X * Y 전극을 스캔하고 감지해야합니다. 현재, 스마트 폰, 태블릿, 등의 터치 스크린,모두 대화형 용량 기술을 사용합니다.(작가의 정점 원자 엘리트 보드의 LCD는 용량 터치 스크린입니다.)
전송 용량 터치 스크린은 수직 및 수평 기둥에 두 개의 전극 기둥을 사용하여 감각 터치에 감지 행렬을 형성합니다. 두 개의 교차 전극 행렬,X축 전극과 Y축 전극, 각 세포의 용량 변화를 감지하는 데 사용됩니다. 그림의 전극은 실제로 투명하고 모든 편의성을 위해 여기에 있습니다. 그림에서,X축과 Y축의 투명한 전극 용량 화면의 정확성과 해상도는 X축과 Y축의 채널 수와 관련이 있습니다., 더 많은 채널, 더 높은 정확도.
