제품 상세 정보:
|
| 제품: | 3.5인치 TFT LCD 화면 | 터치 화면: | 반압 터치 패널이 있거나 없거나 |
|---|---|---|---|
| 전기 용량 터치: | 표준 및 맞춤형 커버 유리 옵션 | 결의: | 320x480 도트 |
| 관측 방향: | 12:00 | 인터페이스: | MCU |
| 핀 번호: | 핀 32개 | 연결: | 연결(맞춤형) |
| 표면 휘도: | 200cd/m2(니트) | LED 수명: | 40,000시간 |
| 순응성: | 순응한 한계와 로에스 | 인증: | ISO9001:2015 & ISO14001:2015 |
| 강조하다: | 3.5 TFT LCD 디스플레이로 조금씩 움직이세요,HVGA TFT LCD 디스플레이,320x480 TFT LCD 디스플레이 |
||
3.5 인치 TFT 포트레이트 타입 LCD 디스플레이와 ILITEK ILI9488 MCU 인터페이스 드라이버 320x480 HVGA표시 설명
세이프 테크 SF-TC350H-8942A-N는 HVGA 320x480 픽셀 해상도를 가진 대각선 크기의 3.5 인치 TFT LCD 모듈입니다.
제품 빠른 세부 사항:
1LCD 크기: 3.5 ′′ TFT
2해상도: 320x480
3관점: 12시
4- 윤곽 차원: 55.26*84.69*2.1mm
5운전자 IC: ILI9488
6인터페이스 타입: MCU
7터치 패널: 저항 터치 패널 또는 없이 선택
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
제품 특징:
1. SF-TC350H-8942A-N는 TFT LCD 모듈이 3.5 인치 직선 크기, 320xRGBx480, 풀 컬러 TFT LCD 디스플레이입니다.
2이 모듈은 MCU 인터페이스를 지원 합니다. SF-TC350H-8942A-N 모델은 55.26*84.69mm의 모듈 크기와 48.96 x 73.44mm의 액티브 영역 크기를 가지고 있습니다.
3SF-TC350H-8942A-N는 모듈에 ILI9488 컨트롤러와 통합되어 있으며 논리 공급 전압은 2.6V에서 3.3V까지 있습니다.
4-20°C에서 +70°C까지의 온도에서 작동할 수 있으며, 저장 온도는 -30°C에서 +80°C까지입니다.
5. SF-TC350H-8942A-N은 200 cd/m2 밝기로 초상화 모드 LCD 모듈입니다. 풍경 모드로 사용하거나 밝기를 높이고 싶다면 더 많은 기술 지원을 위해 저희에게 문의하십시오.
6이 3.5 "TFT LCD 모듈은 GPS 장치, POS 터미널, 현금 리더, 스캐너, 가정 자동화, 회의 전화, 분석기, 가정용 기기, 가정 자동화, 보안 시스템 등에 잘 작동합니다.
| 제품: | 3.5인치 TFT LCD 스크린 | 터치 화면: | 저항성 터치 패널이 있거나 없거나 |
|---|---|---|---|
| 용량 터치: | 표준 및 사용자 정의 덮개 유리 선택 | 결의: | 320x480 점 |
| 관측 방향: | 12:00 | 인터페이스: | MCU |
| 핀 번호: | 32 핀 | 연결: | 플러그 (자격화) |
| 표면 밝기: | 200cd/m2 (니트) | LED 수명: | 401000시간 |
| 준수: | REACH 및 RoHS 준수 | 인증: | ISO9001:2015 및 ISO14001:2015 |

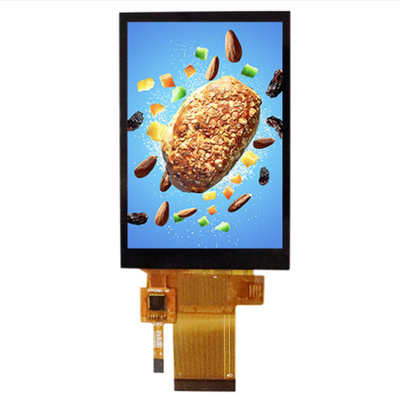

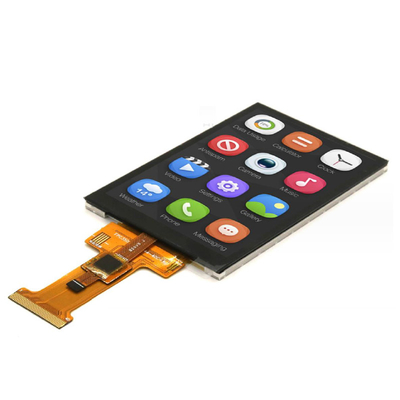

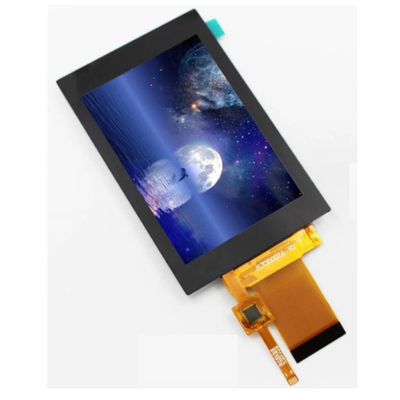

MCU 3.5인치 TFT LCD, 3.5" 320x480 HVGA LCD 디스플레이 실제 제품 이미지
ESP8266는 ili9488 3.5인치 TFT 화면과 연결되어 있습니다.
1. TFT_eSPI 라이브러리를 사용
2구성 내용
2-1) 장치가 어떻게 연결되었나요?
VCCLED-33
GND - GND
CS-D8
RST - D4
DC/RS - D3
SD1 (MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX는 ESP8266 및 ili9488 스크린에만 적용되는 평행 선이 필요하다는 것을 나타냅니다.
* 다른 화면은 User_Setup.h 및 User_Setup_Select.h의 주석에 따라 조정되어야 합니다.
2-2). 사용자_설정.h를 수정
라이브러리 디렉토리에서 User_Setup.h 파일을 찾아 TFT 화면의 모델에 따라 주석을 수정
#define ILI9488_DRIVER // 경고: 다른 장치가 SPI 버스를 공유하는 경우 MISO에 ILI9488 디스플레이 SDO를 연결하지 마십시오 (CS가 높을 때 TFT SDO는 tristate하지 않습니다)
이 드라이버에 대한 논평을 취소하고 댓글에 기본 li9341을 반환
두 개의 매개 변수를 추가
#defin TFT_WIDTH 480
#defin TFT_HEIGHT 320
제가 480*320 화면을 사용 하므로, 파일에는 해당 매개 변수가 없습니다, 그래서 나는 그것을 추가하고 파일에 해당 화면의 매개 변수가 있는 경우 직접 사용할 수 있습니다
파일 아래로 스크롤 계속
#define TOUCH_CS PIN_D2를 찾아서 논평 해제 (wiremap 포트에 해당)
2-3) User_Setup_Select.h를 수정합니다
#include를 활성화합니다
#include를 활성화합니다
* 다른 종류의 화면에서는 해당 User_Setups/Setup20_ILI9488.h 드라이버 파일을 열고 정의된 핀이 배선 다이어그램과 동일하는지 확인해야 합니다.
2~4) 달리기 위해 시도해보세요
Arduino에서 인스턴스 -TFT_eSPI-Generic-Touch_calivrate를 열고 (이 인스턴스는 터치 캘리브레이션, 터치가 캘리브레이션되어야합니다)
도서관 에서 제공 된 예 를 따르고 마음 의 내용 에 따라 연주 하십시오
결국, 나는 사실 원칙에 대해 잘 모릅니다, 운이 좋게도 발견, 특정 구성에서 방치있을 수 있습니다, 더 많은 구성 메모를 연구하는 것을 확인,그리고 동시에 국내외 웹사이트에 접속해서 행운을 시험해보는 데 문제가 생기기도 합니다.다시 확인할 시간이 없어요 앞으로 어떻게 해야 할지 얘기해 주세요
