제품 상세 정보:
|
| 키워드: | 7인치 TFT | 터치 화면: | CTP(정전식 터치스크린) |
|---|---|---|---|
| 결의: | 1024x600 도트 | 커버 글라스 차원: | 사용자 정의 할 수 있습니다 |
| Lcm 인터페이스: | LVDS | 표면 휘도: | 300cd/m2 |
| LED 수명: | 40,000시간 | 핀: | 20개 핀 |
| 관측 방향: | 모든 시야각(85/85/85/85) | CTP 인터페이스: | I2C |
| 운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1024x600 TFT LCD,7 인치 tft 액정 표시 장치,PCAP 터치 스크린 TFT LCD |
||
7인치 1024x600 LVDS TFT LCD와 CTP, PCAP 터치 스크린 7인치 IPS 제품 소개
제품 빠른 세부 사항:
1LCD 크기: 7 ′′ TFT
2해상도: 1024x600
3관점: 자유
4커리어 크기: 165x100x5.7mm
5LCM 인터페이스 타입: LVDS
6CTP 인터페이스 타입: I2C
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 용량 터치 스크린 (CTP)
SAEF 테크놀로지 ZDX070BIV1-B3는 1024x600 픽셀 해상도의 7 ′′ IPS 타입 풀 뷰 앵글 TFT LCD 디스플레이이다. 용량 터치 스크린 (Capacitive Touch Screen, CTP) 이 있으며 커버 글래스는 사용자 정의 할 수 있습니다.
이 LCD 모듈은 165x100x5.7mm의 윤곽 크기와 154.2144 ((H) ×85.92 ((V) mm의 AA 크기를 가지고 있습니다. 이 7 인치 TFT LCD는 PCAP (Capacitive Touch Screen) 를 가지고 있습니다.ZDX070BIV1-B3 LCM 인터페이스는 LVDS 인터페이스와, 30 핀. CTP 인터페이스는 I2C입니다. ZDX070BIV1-B3는 300cd / m2 (nits) 표면 밝기로,이 LCD 디스플레이 모듈은 20 ° C에서 + 70 ° C의 온도에서 작동 할 수 있습니다.

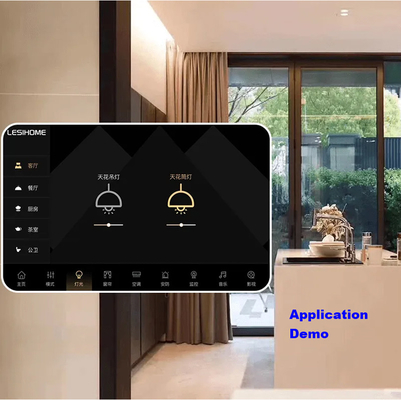

이 7 ′′ TFT LCD 모듈은 측정 장비, 의료 장치, 가정 자동화, 액세스 보안 시스템, 슈퍼마켓 가격 태그 및 가전 기기, GPS 장치 등에 널리 사용됩니다.
| 키워드: | 7인치 TFT | 터치 화면: | CTP (용량 터치 스크린) |
|---|---|---|---|
| 결의: | 1024x600 점 | 커버 유리 크기: | 사용자 정의 할 수 있습니다 |
| LCM 인터페이스: | LVDS | 표면 밝기: | 300 Cd/m2 |
| LED 수명: | 401000시간 | 핀: | 20 핀 |
| 관측 방향: | 모든 관점 (85/85/85/85) | CTP 인터페이스: | I2C |
| 작동 온도: | 20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
CTP, PCAP 터치 스크린 7인치 1024x600 LVDS TFT LCD 7인치 IPS 제품 도면

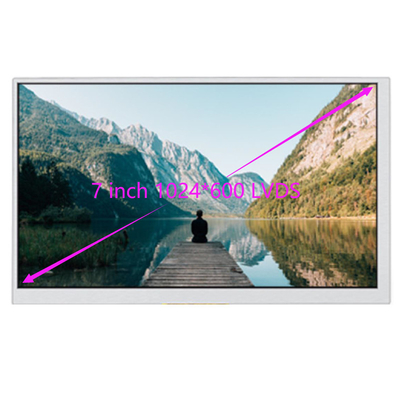

CTP, PCAP 터치 스크린 7인치 1024x600 LVDS TFT LCD 7인치 IPS 제품 이미지
시설 및 인증서
LVDS란 무엇인가요?
LVDS (Low Voltage Differential Signaling): 저전압의 차차 신호 기술 인터페이스입니다. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
최근 몇 년 동안 전자 산업의 급속한 발전으로 지능형 디스플레이 장비도 뛰어난 성과를 거두었으며 고화질 디스플레이는 소비자들로부터 선호되고 있습니다.현재, 고화질 디스플레이 프로토콜 인터페이스에는 RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One 등이 포함됩니다.
LVDS 레벨 표준은 데이터를 전송하기 위해 이차 신호 라인 쌍 (두 개) 을 사용합니다.
3.5mA의 안정적인 전류 공급을 구동함으로써, 데이터는 100Ω 끝에서 350mV의 매우 낮은 진폭의 차분 신호로 고속으로 전송될 수 있다.데이터 전송 속도는 사양 내에서 최대 655 Mbit/s로 제한됩니다.하지만 그 한계는 아닙니다. 각 반도체 제조사의 고유한 처리로 인해 약 3Gbit/s의 고속 전송 속도를 달성할 수 있습니다.
두 가지 차분 신호, 긍정적 전극 신호 (A +) 및 부정적인 전극 신호 (B−), 1.2 V의 공통 전압 (Voc) 에 중심을두고 있습니다.그리고 두 신호는 350mV의 잠재적 차이로 진동합니다.. 그 다음, 오실로스코프의 미차는 탐사선으로 측정되고, 그림 2와 같은 신호 파형이 얻습니다. 이것은 두 신호 사이의 진폭 차이입니다 ((A+) −(B−)).차분 탐사기로 측정함으로써, 진폭의 차이를 계산할 수 있습니다. 하지만 그러한 신호 파형은 물리적으로 존재하지 않습니다.
LVDS의 송신기와 수신기의 기본 구조는 아래 그림에서 나타납니다. 그것은 하나의 신호를 전송하기 위해 두 개의 전선 (즉, 차분 신호 라인) 을 사용합니다.그리고 일정한 전류 소스에 의해 구동됩니다, 즉, 전류가 구동되는 (TTL 및 CMOS와 같은 전압이 구동되는 수준과는 달리).
그 중에서도 드라이버의 필드 효과 트랜지스터 (필요한 필드 효과 트랜지스터가 아닙니다.LVDS 인터페이스의 상호 연결 및 라인 종료, 그리고 생산 과정, 전송 매체 및 전원 공급 전압에 대한 명확한 요구 사항이 없으며, 즉 CMOS, GaAs 또는 다른 프로세스에 의해 실현 될 수 있습니다.그리고 검은 고양이와 흰 고양이는 쥐를 잡을 수 있는 좋은 고양이입니다) 전체 브릿지 스위치 회로를 형성3.5mA 일정한 전류 소스의 전류 흐름 방향을 제어하는 데 사용됩니다.100 오름 종결 저항은 수신기의 반전 및 반전 단말 사이에 병렬로 연결되어 있습니다., 그래서 전류는 저항을 통해 전압을 생성할 수 있고, 그 다음 수신자의 판단에 의해 높은 수준과 낮은 수준이 형성됩니다.
Q2와 Q3가 켜지고 Q1와 Q4가 끊어지면, 변동 전류 출력 전류는 Q3를 통해 수신기에 흐른다.그리고 100 오름 종료 저항을 통해 아래로 이동 하 고 운전 끝으로 돌아, 그리고 마지막으로 지상으로 Q2를 통과 (GND), 3.5mA의 전류는 이 시간에 100 오름 저항에 350mV의 전압 하락을 생성,반전 단위의 전압이 반전 단위의 전압보다 높습니다., 그리고 출력은 높은 수준의 "H"입니다.
