제품 상세 정보:
|
| 제품: | 20.9 인치 인크 EPaper 디스플레이 | 결의: | 296 x 128 점 해상도 |
|---|---|---|---|
| 표시 모드: | 능동형 매트릭스 전기영동 디스플레이(AM EPD) | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 79.0 ((H) x 36.7 ((V) x 1.0 ((T) mm | 활동 영역: | 66.896(H) x 29.056(V)mm |
| 픽셀 피치: | 227 x 226 (112dpi) 음 | 작동 온도: | 0°C ~ +40°C |
| 저장 온도: | -25°C ~ +60°C | 색상: | 흑인 / 백인 |
| 표면 처리: | 눈부심 방지, 3H | 핀 번호: | 24개 핀 |
| 인터페이스: | SPI | 화소 배치: | 수직 줄무늬 |
| 입력 전류: | 3.1 마 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | 2.9인치 ESL 전자 전자 종이 디스플레이,선반 라벨 Epaper 표시,2.9인치 ESL Epaper 디스플레이 |
||
2.9 인치 ESL 전자 전자 종이 디스플레이 Eink 디지털 가격 태그 선반 라벨 제품 설명
SAEF 기술 SFEPD290BW-7020A01는 3색 2.9a-Si, 활성 행렬 TFT, 전자 종이 디스플레이 (EPD) 패널입니다.패널은 매우 높은 해상도 (112dpi) 를 가지고 쉽게 미세한 패턴을 표시 할 수 있습니다이중 안정성 특성상 EPD 패널은 업데이트에 전력이 거의 필요 없으며 이미지를 유지하려면 전력이 필요하지 않습니다.
특징
1a-Si TFT 액티브 매트릭스 전자 종이 디스플레이 (EPD)
2 세 가지 색상 지원: 흰색, 검은색, 빨간색
3 해상도: 296 x 128
4 초저전력 소비
5 극대 광대 관점 - 180° 가까이
6 얇고 가벼운
7 SPI 인터페이스
8 RoHS 준수
| 제품: | 20.9 인치 인치 EP 종이 디스플레이 | 결의: | 296 X 128 점 해상도 |
|---|---|---|---|
| 표시 모드: | 액티브 매트릭스 전광화 디스플레이 (AM EPD) | 광학: | 모든 관점 |
| 윤곽 Dim.: | 79.0(H) X 36.7(V) X 1.0(T) Mm | 액티브 영역: | 66.896 ((H) X 29.056 ((V) 엠 |
| 픽셀 피치: | 227 x 226 (112dpi) 음 | 작동 온도: | 0°C ~ +40°C |
| 저장 온도: | -25°C ~ +60°C | 색상: | 검은색/백색/붉은색 |
| 표면 처리: | 반등, 3H | 핀 번호: | 24 핀 |
| 인터페이스: | SPI | 픽셀 배열: | 수직 스트립 |
| 입력 전류: | 3.1 MA | 준수: | Rohs & Reach를 준수합니다. |
저장 온도 TST:-20 ~ +60 oC
저장 습도 HST: 40%RH - 70%RH
작동 환경 온도 TOP: 0 ~ +40oC
작동 환경 습도 HOP: 40%RH - 70%RH
70 %RH Max. (Ta ± 40 oC), 40%RH Min. (Ta ± 60 oC) 이므로 Ta는 주변 온도입니다.
환경의 절대적인 등급에서 응축도 얼음도 없습니다.
패널 디스플레이 표면의 온도는 0oC 미니 40oC 최대입니다. 갱신 시간은 작동 온도에 달려 있습니다.
검은 색 이미지의 가장자리에 붉은색이 보이는 것은 높은 온도에서 정상입니다.
앵크 물질은 습도와 자외선에 민감합니다. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating디스플레이는 절대적인 지정 된 운영 환경에서 보증 기간에 대한 사양에 따라 수행하도록 등급을 받았지만, 저장 상태가 더 좋아질수록E 잉크 디스플레이가 더 잘 작동할수록다른 습도 및 UV 민감한 구성 요소와 마찬가지로, 우리는 우리의 디스플레이가 온도 및 습도 조절 환경에서 보관되도록 권장하고, 가능한 한,위에서 정의된 최적 저장 조건에서태양빛으로부터 멀리 떨어져서 성능을 최적화합니다.

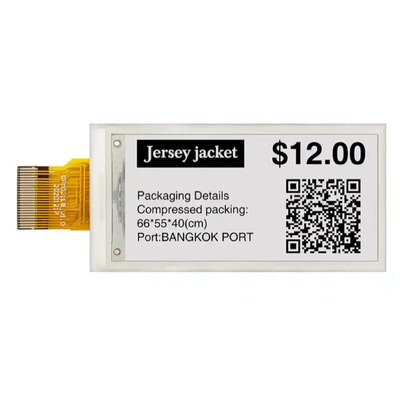

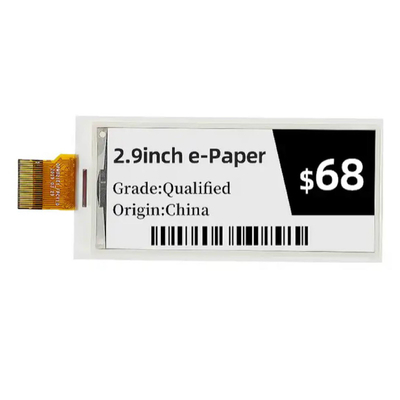

2.9 인치 ESL 전자 전자 종이 디스플레이 Eink 디지털 가격 태그 선반 라벨 제품 그림
2.9 인치 ESL 전자 전자 종이 디스플레이 Eink 디지털 가격 태그 선반 라벨 제품 I마지
AIoT의 ESL 솔루션 분석
ESL (Electronic Shelf Label, ESL) 는 사물인터넷의 데이터 수집 포털 사이트입니다.운영 개선을 위해 배경 분석 및 출력 보고서를 제출합니다ESL가 핵심으로, 각 ESL는 네트워크로 백엔드 서버/클라우드에 연결되며, 실시간 및 정확한 수정, 가격, 상품 이름,바코드, QR 코드 및 프로모션 정보 등을 통해 상점의 디지털화를 실현 할 수 있습니다.ESL는 운영 비용을 줄이고 관리 효율성을 향상시키는 장점이 있습니다.이는 상점의 디지털 수준을 향상시키고 고객 경험을 향상시키고 개인화된 마케팅을 달성 할 수 있습니다.
ESL는 전자 잉크 스크린, 스크린 드라이브 IC, 무선 통신 모듈, 배터리 및 저항 용량 센서로 구성됩니다.
e페이퍼 인사이트 통계에 따르면 2021년에 전세계적으로 판매된 e페이퍼 디스플레이 모듈 (e 잉크 스크린 및 모듈) 의 수는 약 1억 8천만 개에 달할 것으로 예상됩니다.그 중 90% 이상의 전자 종이 모듈은 중국 본토에서 생산됩니다.전자 잉크 스크린 및 모듈의 원래 제조업체는 주로 Yuan Tai Technology E Ink, BOE, Aoyi, Plastic Logic, PERVASIVE DISPLAYS, Weifeng Technology,디안모, Xingtai Technology (Holitech의 자회사 인 Xingtai Yingke), Qingyue Optoelectronics, Yashi Optoelectronics, Lianji Electronics, Dongfang Kemai, Mofang Optoelectronics, Danyang Optoelectronics,등등.
메인 컨트롤러는 텍사스 인스트루먼트 MSP430G2553이며, 16KB 플래시 메모리, 512B SRAM, 비교기, UART / SPI / I2C 및 타이머 기능을 갖춘 16MHz MCU입니다.
ESL 주 제어 칩의 선택은 무선 통신 기능을 통합하는 경향이 있습니다:
예를 들어, 텍사스 인스트루먼트의 CC2640R2F, SimpleLinkTM 32비트 Arm Cortex-M3 저에너지 블루투스® 무선 MCU 128kB 플래시 메모리와 275kB ROM;
텔링크의 TSLR835x는 2.4GHz RF 칩 솔루션에 전념합니다.
실리콘 연구소의 EFR32FG22 (FG22) 와 EFR32BG22 (BG22) SOCS는 802를 지원합니다.15.4 그리고 ESL에서 일반적으로 발견되는 블루투스 저에너지 프로토콜 및 TX 전력, RX 및 전력에서 시장 선도 RF 성능을 제공합니다.
RUNJET의 RJM8L303는 13.56MHz NFC 기능을 통합합니다.
록칩의 RK3566은 TCON-EBC를 탑재하고 있으며 추가적인 e-ink 화면 제어 칩이 필요하지 않습니다.
NXP의 블루투스 BLE 칩 QN9021
INGCHIPS의 블루투스 5.1 LE 칩 ING918xx
노르딕의 블루투스 칩 nRF52832
YICHIP의 YC11XX 시리즈;
INPLAY의 IN610;
렌즈'ST17H65/ST17H62;
PHYPLUS'PHY6202
UNICMICRO의 UME3213 등
지능형 사물인터넷 AIoT의 거대한 시장에서, ESL는 단지 하나의 제품일 뿐입니다. 만약 언젠가 유통중인 모든 칩의 라벨이 ESL을 사용한다면, 산업은 정말 인기가 있을 것입니다.파이밍신첸은 빠른 부품 거래 플랫폼입니다.지난 몇 년 동안 IoT 칩의 유리한 공급을 축적했습니다.각 칩 제조업체 또는 유통업체의 모든 칩을 디자인에서 더 효율적으로 만드는, 디자인 윈 및 유통, 엔지니어가 선택, 샘플 및 조달에 도움을 주고 전자 산업의 수요와 공급에 소박한 기여를합니다.
