전자 종이 모듈 디지털 디스플레이 1.54" 3 컬러 EPD 24 핀 ESL 전자 잉크 200*200 점 SPI 인터페이스 광학 모든 시각 각도

전자 잉크 1.54 인치 200*200 점 SPI 인터페이스, 1.54" 3 색상 EPD 24 핀 ESL 전자 종이 모듈 디지털 디스플레이

전자 잉크 디스플레이 1.54 인치, EPD 1.54 인치 화면 설명

SAEF 기술 SFEPD154B-7099A-BWR는 인터페이스와 참조 시스템 설계가 있는 액티브 매트릭스 전자 소화 디스플레이 (AM EPD) 이다. 1.54 ̊ 액티브 영역은 200x200 픽셀을 포함하고,그리고 2비트 전체 디스플레이 기능이 있습니다.이 모듈은 TFT 배열 운전 전자기 디스플레이이며, 게이트 버퍼, 소스 버퍼, SPI 인터페이스, 타이밍 제어 로직, 오시레이터, DC-DC, SRAM, LUT, VCOM 등 통합 회로가 있습니다.모듈은 휴대용 전자 장치에서 사용할 수 있습니다., 예를 들어 전자 선반 라벨 (ESL) 시스템.

특징

1a-Si TFT 액티브 매트릭스 전자 종이 디스플레이 (EPD)
2 해상도: 200 x 200
3 초저전력 소비
4 극대 광대 관점 - 180° 가까이
5 얇고 가벼운
6 SPI 인터페이스
7 RoHS 준수

작동 온도

작동 온도는 -0-50C, 저장 온도는 -20-60C. 90% RH 최대 (Ta ∼ 40 oC), 여기서 Ta는 주변 온도입니다.

습한 전구 온도는 최대 39 oC (Ta > 40 oC) 이어야 합니다. 환경의 절대적 등급에서 응고 및 얼음이 없습니다.

패널 디스플레이 표면의 온도는 최소 0 oC, 최대 50oC가 되어야 합니다. 갱신 시간은 작동 온도에 따라 달라집니다.
전자 잉크 재료는 습도와 자외선에 민감합니다. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating디스플레이는 절대적인 지정 된 운영 환경에서 보증 기간에 대한 사양에 따라 수행하도록 등급을 받았지만, 저장 상태가 더 좋아질수록E 잉크 디스플레이가 더 잘 작동할수록다른 습도 및 UV 민감한 구성 요소와 마찬가지로, 우리는 우리의 디스플레이가 온도 및 습도 조절 환경에서 보관되도록 권장하고, 가능한 한,위에서 정의된 최적 저장 조건에서태양빛으로부터 멀리 떨어져서 성능을 최적화합니다.


주의 사항
(1) EPD 패널 / 모듈은 유리 및 플라스틱과 같은 부서지기 쉬운 재료로 제조되며 떨어지면 깨질 수 있습니다. 조심스럽게 다루십시오.EPD 패널을 구부리거나 구부리거나 같은 힘을 적용하지 마십시오..
(2) EPD 패널을 깔끔한 작업 공간에 조립하거나 설치하는 것이 좋습니다. 먼지와 기름은 전기 쇼트를 유발하거나 보호 장막을 손상 / 긁어 / 찌르게 할 수 있습니다.
(3) 손상되지 않도록 EPD 패널에 압력을 가하지 마십시오.
(4) EPD 패널이 작동하는 동안 인터페이스 커넥터를 연결하거나 분리하지 마십시오.
(5) FPC와 같은 인터페이스 케이블을 연결하는 동안 손가락으로 안경을 지지하십시오.
(6) EPD 패널 / 모듈을 쌓지 마십시오.
(7) 유리 가장자리에 FPC를 누르거나 FPC를 90°로 끌어내지 마십시오.
(8) FPC 리드 커넥터를 만지지 마십시오.
(9) IC 결합 부위를 만지지 마십시오. TFT 리드를 긁거나 IC 기능을 손상시킬 수 있습니다.
(10) 손목띠 (그라운드 연결) 를 착용 하 고 처리 및 조립 도중.반도체 장치는 EPD 패널 / 모듈에 포함되어 있으며 전기 정전 충전 (ESD) 을 방지하기 위해 조심스럽게 다루어야합니다.. (이온 팬은 ESD 위험을 줄이기 위해 조립 작업에 필요할 수 있습니다.)
(11) EPD 패널 / 모듈을 보관할 때 스크래치를 피하고 원래 성능을 유지하기 위해 지정된 환경과 원래 포장 상자에 보관하십시오.
(12) EPD 패널을 해체하거나 재구성하지 마십시오.
(13) 청소용은 화학 물질이 없는 부드러운 건조한 천을 사용하십시오. 보호 시트 필름의 표면이 매우 부드럽고 단단한 코팅이 없기 때문에 청소를 위해 강하게 누르지 마십시오.이 행동 은 보호 면 에 덩어리 를 뚫거나 긁을 것 이다.
(14) 가동 중에 손상을 일으킬 수 있는 EPD 패널에 침투하지 않도록 습기를 주의하십시오.
(15) 그것은 낮은 온도 작동 제품입니다. EPD 패널의 표면에 얼음 또는 이슬을 만들기 위해 온도가 다른 주의하십시오.EPD 패널의 표면에 얼음이나 이슬 때문에 습기가 EPD 패널에 침투할 수 있습니다., 그리고 EPD 패널에 손상을 입힌다.
(16) EPD 패널/모듈이 24시간마다 갱신되지 않으면, "Ghosting" 또는 "Image Sticking"로 알려진 현상이 발생할 수 있습니다.사용 시 24 시간마다 ESL / EPD 태그를 갱신하는 것이 좋습니다.이 문제를 피하기 위해 고객이 ESL / EPD 태그를 완전히 흰색 이미지로 전송하거나 저장하는 것이 좋습니다.
(17) 높은 온도, 높은 습도, 햇빛 또는 형광등은 EPD 패널의 성능을 저하시킬 수 있습니다. 보호되지 않은 EPD 패널을 높은 온도, 높은 습도,햇빛, 또는 오랜 시간 동안 형광.
(18) 패널 ID 번호를 표시하는 데 사용되는 라벨 잉크는 용액으로 쉽게 지워집니다. EPD 패널을 청소하는 데 용액을 사용하지 마십시오.
(19) EPD는 진공으로 포장됩니다.
(20) BOE와 고객으로부터 승인을 받기 전, 제품 및 제품 사양은 통지 없이 변경될 수 있습니다.최종 설계 전에 최신 제품 표준이나 사양을 받았는지 확인합니다., 구매 또는 사용
(21) BOE는 그 제품의 품질과 신뢰성을 보장하기 위해 모든 노력을 기울입니다. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury항공, 항공, 원자력, 연소 제어, 운송, 교통, 안전 장비 또는 생명 유지에 필요한 의료 장비.
(22) SAEF에 의해 보장되는 범위 내에서 제품을 사용하도록 설계하십시오. 특히 최대 등급, 작동 공급 전압 범위, 열 방사능 특성,설치 조건 및 기타 특성. SAEF는 보장된 범위를 초과하여 사용했을 때 장애 또는 손상에 대한 책임을 지지 않습니다.반도체 장치의 일반적으로 예측 가능한 고장 비율 또는 고장 모드를 고려하고 고장 안전 장치와 같은 체계적인 조치를 취합니다., SAEF 제품을 탑재한 장비가 SAEF 제품의 사용으로 인한 인체 부상, 화재 또는 기타 후유적 손상을 유발하지 않도록 합니다.
(23) 이 제품은 방사선 저항성으로 설계되지 않았습니다.

전자 잉크 화면은 풍부한 응용 시나리오를 가지고 있으며, B / C 끝은 2륜 구동

새로운 디스플레이 기술로서, e-paper는 평면 화면 디스플레이 분야에서 터미널 응용 시나리오를 확장합니다.전자 종이는 기본적으로 평면 화면 디스플레이 기술입니다., 또한 e- 잉크 스크린으로 알려져 있으며, 종이 위에 인쇄 및 쓰기의 시각적 인식을 모방 할 수 있습니다.그리고 전원이 꺼졌을 때에도 디스플레이를 유지할 수 있습니다., 그리고 핵심 특징은 낮은 전력 소비와 시각 건강, 새로운 디스플레이 기술이라고 할 수 있습니다 "작지만 아름다운".

전자 잉크 스크린 제품의 특성은 탁월하며, 하류 응용 시나리오는 빠르게 확장되고 있습니다.전자 종이 관련 제품의 특징은 종이와 유사한 대체 및 낮은 전력 소비에 중점을두고 있습니다.1) C-End 제품들은 e-book 리더를 핵심으로 합니다.노트북 및 컴퓨터 모니터까지 확장, 시계 팔찌 및 기타 착용 가능한 제품, 스마트 홈 및 기타 응용 분야; 2) B- 엔드는 현재 시장의 주요 개발 및 응용 분야입니다.그리고 이 제품은 저전력 IoT 소매시장을 주요 응용 시나리오로 삼습니다., 그리고 스마트 소매, 스마트 물류, 스마트 교통, 스마트 산업, 스마트 의료, 그리고 스마트 교육 분야로 확장됩니다.

마이크로 캡슐화 전자기술은 전자 잉크 화면 디스플레이의 주류 위치를 차지합니다. 전자 잉크 화면의 핵심 기술은 디스플레이 모듈의 설계입니다.그 중 마이크로캡슐 전자기술이 주류 시스템입니다.제품 설계는 TFT 기판과 양층 전극으로 구성되어 있으며, 양전하의 검은 입자와 음전하의 흰 입자 사이에 배치되어 있습니다.이 기술은 양성 및 부정적 매력의 원리를 사용합니다., 픽셀을 검정색 또는 흰색으로 표시하도록 제어하는 전극을 적용하여,그리고 당신은 또한 회색을 표시하는 상위 디스플레이 영역에서 검은색 또는 흰색 입자의 위치를 제어하기 위해 전압 크기를 조정할 수 있습니다.

터미널 애플리케이션에 대한 수요로 인해 전자 잉크 스크린 시장은 빠른 성장 기간을 맞이했습니다.전 세계 전자 잉크 스크린 시장의 총 규모는 US $ 32021년에 100억 달러에 달하며, 2026년에는 2034억 달러에 달할 것으로 예상되며, 2021년부터 2026년까지 연평균 45.62%의 성장률을 기록할 것으로 예상됩니다.2021년 소비자 전자 제품 시장 점유율이 가장 높았습니다.모도르 정보의 통계와 예측을 합치면다른 최종 사용 시장의 성장률은 예측 기간 동안 모든 최종 사용 세그먼트 중 가장 높은 수준입니다.2021년부터 2026년까지 CAGR는 52.20%입니다.

전자 잉크 스크린 산업의 상류 농도는 높고, 중류 분야의 산업 클러스터의 특성은 점점 더 두드러지고 있습니다.그리고 하류 터미널 브랜드들은 다양화되는 경향이 있습니다.상류 변막 제조업체는 선도 기술력으로 타이완의 유안타이 테크놀로지가 지배하고 있으며 다른 공급업체는 광저우 아오이 전자,일반적으로 오리고폴 패턴을 나타냅니다.중류 모듈 제조업체는 유안타이 테크놀로지, BOE, 킨유 옵토 일렉트로닉스, 야시 옵토 일렉트로닉스 등을 포함한 산업 클러스터를 형성했습니다.전 세계 전자 종이 모듈 시장 점유율의 90% 이상을 차지하고 있습니다., 클러스터의 특성은 점점 더 두드러지고 있습니다. 다운스트림 단말기 제조업체는 Zhangyue Technology와 같은 소비자 전자제품 제조업체를 포함합니다.Hanshow Technology와 같은 ESL 솔루션 공급자, 그리고 iFLYTEK 같은 응용 소프트웨어 브랜드가 지속적으로 추가됨에 따라 제조업체의 유형은 다양화되는 경향이 있습니다.

전자 잉크 스크린 제품의 디스플레이 모듈의 가치는 눈에 띄는 비율을 차지하고 있으며 중부 및 상류 분야는 산업 사슬의 핵심 링크입니다.예를 들어 Kindle 전자책 독자를 들 수 있습니다., 디스플레이 모듈은 전체 기계의 하드웨어 비용의 40% 이상을 차지하며, 통신 모듈은 약 20%를 차지합니다.프로세서 및 관련 칩 약 20%, 그리고 구조 부품, PCB 및 기타 하드웨어 부품은 나머지 점유율의 약 10%를 차지합니다.우리는 산업 사슬의 중부와 상류층이 경쟁 환경의 핵심이라고 믿습니다., 전자 종이 제품의 대규모 상용화가 단일 제품의 지속적인 높은 가격으로 제한되는 상황은 점차적으로 깨질 것입니다.우리는 가치 사슬의 중간 및 상단에 투자 기회에 집중하는 것이 좋습니다..

적용

전자 선반 라벨 시스템, 전자 종이 리더, 전자 종이 노트북, 휴대 전화, 컴퓨터, 모니터, 웨어러블 제품

1.54인치 전자 잉크 디스플레이 200*200점 해상도, AM EPD, 초저전력 소비 SPI 인터페이스

전자 잉크 디스플레이 1.54 인치, EPD 1.54 인치 제품 도면

1.54인치 전자 잉크 디스플레이 200*200점 해상도, AM EPD, 초저전력 소비 SPI 인터페이스

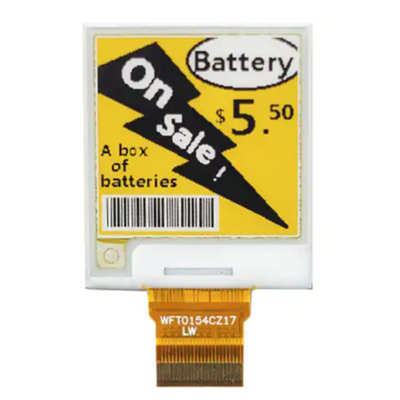

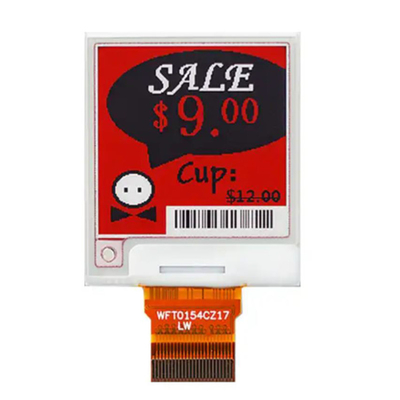

전자 잉크 디스플레이 1.54 인치, EPD 1.54 인치 제품 이미지
