전자 잉크 디스플레이 1.54 인치, EPD 1.54 인치 화면 설명

SAEF 기술 SFEPD154B-7099A-BW는 인터페이스와 참조 시스템 설계가 있는 액티브 매트릭스 전자기화 디스플레이 (AM EPD) 이다. 1.54 ̊ 액티브 영역은 200x200 픽셀을 포함하고,그리고 2비트 전체 디스플레이 기능이 있습니다.이 모듈은 TFT 배열 운전 전자기 디스플레이이며, 게이트 버퍼, 소스 버퍼, SPI 인터페이스, 타이밍 제어 로직, 오시레이터, DC-DC, SRAM, LUT, VCOM 등 통합 회로가 있습니다.모듈은 휴대용 전자 장치에서 사용할 수 있습니다., 예를 들어 전자 선반 라벨 (ESL) 시스템.

SFEPD154B-7099A-BW는 1.54 a-Si, 액티브 매트릭스 TFT, 전자 종이 디스플레이 (EPD) 패널이다. 패널은 매우 높은 해상도 (188dpi) 를 가지고 있어 미세한 패턴을 쉽게 표시할 수 있다.이중 안정성 때문에, EPD 패널은 업데이트에 매우 적은 전력을 필요로하고 이미지를 유지 하려면 전력을 필요로 하지 않습니다..

특징

1a-Si TFT 액티브 매트릭스 전자 종이 디스플레이 (EPD)
2 해상도: 200 x 200
3 초저전력 소비
4 극대 광대 관점 - 180° 가까이
5 얇고 가벼운
6 SPI 인터페이스
7 RoHS 준수

작동 온도

작동 온도는 -0-50C, 저장 온도는 -20-60C. 90% RH 최대 (Ta ∼ 40 oC), 여기서 Ta는 주변 온도입니다.

습한 전구 온도는 최대 39 oC (Ta > 40 oC) 이어야 합니다. 환경의 절대적 등급에서 응고 및 얼음이 없습니다.

패널 디스플레이 표면의 온도는 최소 0 oC, 최대 50oC가 되어야 합니다. 갱신 시간은 작동 온도에 따라 달라집니다.
전자 잉크 재료는 습도와 자외선에 민감합니다. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating디스플레이는 절대적인 지정 된 운영 환경에서 보증 기간에 대한 사양에 따라 수행하도록 등급을 받았지만, 저장 상태가 더 좋아질수록E 잉크 디스플레이가 더 잘 작동할수록다른 습도 및 UV 민감한 구성 요소와 마찬가지로, 우리는 우리의 디스플레이가 온도 및 습도 조절 환경에서 보관되도록 권장하고, 가능한 한,위에서 정의된 최적 저장 조건에서태양빛으로부터 멀리 떨어져서 성능을 최적화합니다.


주의 사항
(1) EPD 패널 / 모듈은 유리 및 플라스틱과 같은 부서지기 쉬운 재료로 제조되며 떨어지면 깨질 수 있습니다. 조심스럽게 다루십시오.EPD 패널을 구부리거나 구부리거나 같은 힘을 적용하지 마십시오..
(2) EPD 패널을 깔끔한 작업 공간에 조립하거나 설치하는 것이 좋습니다. 먼지와 기름은 전기 쇼트를 유발하거나 보호 장막을 손상 / 긁어 / 찌르게 할 수 있습니다.
(3) 손상되지 않도록 EPD 패널에 압력을 가하지 마십시오.
(4) EPD 패널이 작동하는 동안 인터페이스 커넥터를 연결하거나 분리하지 마십시오.
(5) FPC와 같은 인터페이스 케이블을 연결하는 동안 손가락으로 안경을 지지하십시오.
(6) EPD 패널 / 모듈을 쌓지 마십시오.
(7) 유리 가장자리에 FPC를 누르거나 FPC를 90°로 끌어내지 마십시오.
(8) FPC 리드 커넥터를 만지지 마십시오.
(9) IC 결합 부위를 만지지 마십시오. TFT 리드를 긁거나 IC 기능을 손상시킬 수 있습니다.
(10) 손목띠 (그라운드 연결) 를 착용 하 고 처리 및 조립 도중.반도체 장치는 EPD 패널 / 모듈에 포함되어 있으며 전기 정전 충전 (ESD) 을 방지하기 위해 조심스럽게 다루어야합니다.. (이온 팬은 ESD 위험을 줄이기 위해 조립 작업에 필요할 수 있습니다.)
(11) EPD 패널 / 모듈을 보관할 때 스크래치를 피하고 원래 성능을 유지하기 위해 지정된 환경과 원래 포장 상자에 보관하십시오.
(12) EPD 패널을 해체하거나 재구성하지 마십시오.
(13) 청소용은 화학 물질이 없는 부드러운 건조한 천을 사용하십시오. 보호 시트 필름의 표면이 매우 부드럽고 단단한 코팅이 없기 때문에 청소를 위해 강하게 누르지 마십시오.이 행동 은 보호 면 에 덩어리 를 뚫거나 긁을 것 이다.
(14) 가동 중에 손상을 일으킬 수 있는 EPD 패널에 침투하지 않도록 습기를 주의하십시오.
(15) 그것은 낮은 온도 작동 제품입니다. EPD 패널의 표면에 얼음 또는 이슬을 만들기 위해 온도가 다른 주의하십시오.EPD 패널의 표면에 얼음이나 이슬 때문에 습기가 EPD 패널에 침투할 수 있습니다., 그리고 EPD 패널에 손상을 입힌다.
(16) EPD 패널/모듈이 24시간마다 갱신되지 않으면, "Ghosting" 또는 "Image Sticking"로 알려진 현상이 발생할 수 있습니다.사용 시 24 시간마다 ESL / EPD 태그를 갱신하는 것이 좋습니다.이 문제를 피하기 위해 고객이 ESL / EPD 태그를 완전히 흰색 이미지로 전송하거나 저장하는 것이 좋습니다.
(17) 높은 온도, 높은 습도, 햇빛 또는 형광등은 EPD 패널의 성능을 저하시킬 수 있습니다. 보호되지 않은 EPD 패널을 높은 온도, 높은 습도,햇빛, 또는 오랜 시간 동안 형광.
(18) 패널 ID 번호를 표시하는 데 사용되는 라벨 잉크는 용액으로 쉽게 지워집니다. EPD 패널을 청소하는 데 용액을 사용하지 마십시오.
(19) EPD는 진공으로 포장됩니다.
(20) BOE와 고객으로부터 승인을 받기 전, 제품 및 제품 사양은 통지 없이 변경될 수 있습니다.최종 설계 전에 최신 제품 표준이나 사양을 받았는지 확인합니다., 구매 또는 사용
(21) BOE는 그 제품의 품질과 신뢰성을 보장하기 위해 모든 노력을 기울입니다. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury항공, 항공, 원자력, 연소 제어, 운송, 교통, 안전 장비 또는 생명 유지에 필요한 의료 장비.
(22) SAEF에 의해 보장되는 범위 내에서 제품을 사용하도록 설계하십시오. 특히 최대 등급, 작동 공급 전압 범위, 열 방사능 특성,설치 조건 및 기타 특성. SAEF는 보장된 범위를 초과하여 사용했을 때 장애 또는 손상에 대한 책임을 지지 않습니다.반도체 장치의 일반적으로 예측 가능한 고장 비율 또는 고장 모드를 고려하고 고장 안전 장치와 같은 체계적인 조치를 취합니다., SAEF 제품을 탑재한 장비가 SAEF 제품의 사용으로 인한 인체 부상, 화재 또는 기타 후유적 손상을 유발하지 않도록 합니다.
(23) 이 제품은 방사선 저항성으로 설계되지 않았습니다.

전자 잉크 화면은 풍부한 응용 시나리오를 가지고 있으며, B / C 끝은 2륜 구동

전자 잉크 (E-ink) 화면은 안구 보호, 에너지 절약, 구부러질 수 등 특성을 가지고 있으며, 주로 외부 주변 빛을 반사하여 화면 표시를 달성합니다.우리는 전자 잉크 화면이 상업 및 소비자 분야에서 동시에 발전할 것으로 예상됩니다., 1) 상업적: 우리는 ESL와 같은 전자 잉크 화면 제품이 소매 분야에서 빠르게 확장 될 것으로 예상하며 사무실, 제조,의학적2) 소비: 우리는 e-reader가 국내 로컬 브랜드를 탄생시키고 태블릿과 같은 여러 단말기에 침투할 것으로 기대됩니다.디스플레이와 웨어러블 기기.

전자 잉크 스크린의 상류 공급은 상대적으로 집중되어 있으며, 미래의 비용 절감은 애플리케이션 보급을 촉진할 것으로 예상됩니다.전자 종이 필름의 핵심 기술은 주로 마이크로 캡슐 전자 분해 기술입니다, 유안타이 테크놀로지가 대표하고 있으며 시장 점유율이 큰 회사입니다.다른 기술은 대부분 연구 개발 단계 또는 예비 상용화 시도에 있습니다.트렌드포스의 통계 및 예측에 따르면, 글로벌 전자 종이 시장 규모는 2022년에 약 46억 5천만 달러이며 2026년에는 2034억 달러에 달할 것으로 예상됩니다.우리는 산업 사슬의 중간과 상단에 있는 더 많은 공급자가 기술적인 돌파구를 달성할 수 있다고 믿습니다., 전자 종이 제품의 가격은 점차 감소 할 것으로 예상되며, 더 많은 응용 시나리오를 촉진합니다.우리는 전자 종이 기계 출하의 지속적인 성장에 대해 낙관적입니다..

새로운 소매 분야의 보급률은 증가했으며, 하류 응용 시나리오는 점차 풍부해졌습니다.B 엔드에서 e- 잉크 화면의 적용은 주로 다양한 e- 종이 라벨 제품 및 정보 게시판에서 나타납니다.퀸지 컨설팅의 자료에 따르면 2021년에는 1억 9천만 개의 전자 가격표가 출하될 것이며, 지난 5년간의 합성 성장률은 26.5%에 달한다.루투 테크놀로지의 예측에 따르면, ESL 모듈 출하량의 성장은 2022년에 100%에 도달할 것으로 예상됩니다. 우리는 스마트 소매, 스마트 의료 및 스마트 물류와 같은 개념의 점진적인 침투로,전자 종이 산업은 상업적 목적으로 계속 확장 될 것입니다.우리는 산업이 추세에 비해 강한 성장을 달성하는 것에 대해 낙관적이라고 계속하고 있으며 동시에 상업화 침투율이 급격히 증가함에 따라B-End은 좀 더 다양한 애플리케이션 필요를 나타낼 것입니다..

소비자 터미널의 응용은 광범위한 범위를 다루고 있으며 국내외 브랜드가 적극적으로 시장을 채우기 위해 혁신하고 있습니다. 전자 종이는 소비자 전자제품에 널리 사용됩니다.전자 종이 리더를 포함하여, 전자 종이 노트북, 휴대 전화, 컴퓨터, 모니터, 웨어러블 제품 등. 또한 BMW iX 플로우 컨셉은 자동차의 외부를 덮는 E 잉크 전자 종이 기능을 갖추고 있습니다.트렌드포스 자료에 따르면, 전 세계 전자 소비자 전자 제품 시장 규모는 2021년 1665억 달러이며 2026년에는 10112억 달러에 달할 것으로 예상됩니다.우리는 스마트 교육과 보조 사무실과 같은 개념의 증가로, e-paper의 장점인 눈 보호, 굽기성, 낮은 전력 소모가 점점 더 눈에 띄게 될 것입니다.그리고 C-End에 e- 잉크 스크린의 응용 시나리오는 더 많은 혁신과 확장을 선도할 것으로 예상됩니다..

적용

전자 선반 라벨 시스템, 전자 종이 리더, 전자 종이 노트북, 휴대 전화, 컴퓨터, 모니터, 웨어러블 제품

1.54인치 전자 잉크 디스플레이 200*200점 해상도, AM EPD, 초저전력 소비 SPI 인터페이스

전자 잉크 디스플레이 1.54 인치, EPD 1.54 인치 제품 도면

1.54인치 전자 잉크 디스플레이 200*200점 해상도, AM EPD, 초저전력 소비 SPI 인터페이스

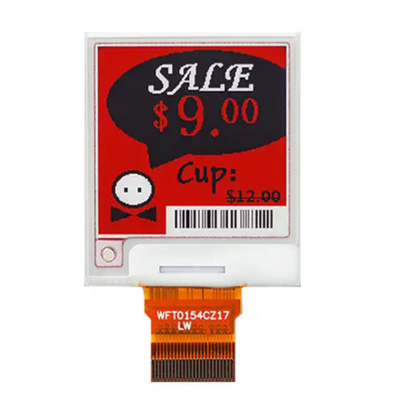

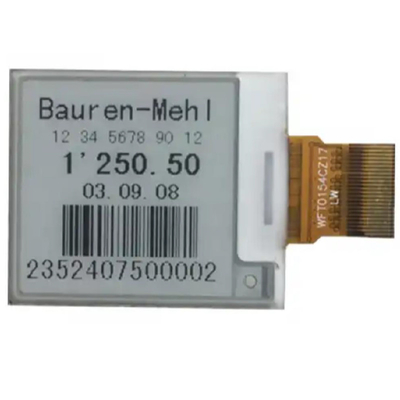

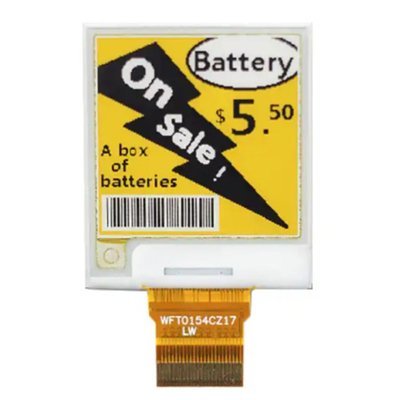

전자 잉크 디스플레이 1.54 인치, EPD 1.54 인치 제품 이미지
