제품 상세 정보:
|
| 제품: | EPD 2.13" | 결의: | 122x250 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 능동형 매트릭스 전기영동 디스플레이(AM EPD) | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | 활동 영역: | 23.705(H)x48.55(V)mm |
| 작동 온도: | +50' Ｃ에 대한 0' Ｃ | 저장 온도: | -25°C ~ +60°C |
| 핀 번호: | 24개 핀 | 인터페이스: | SPI |
| 강조하다: | 122x250은 전자 종이 디스플레이에 점을 찍습니다,2.13 인치 전자 종이 디스플레이,한계 Ｅ 잉크 디스플레이 패널 |
||
3가지 색상 EPD 2.13인치 스크린2.13" 전자 잉크 ESL 디스플레이
SAEF 기술 SFEPD213BWR-7018A01는 3색 2.13 ′′ HR a-Si, 액티브 매트릭스 TFT, 전자 종이 디스플레이 (EPD) 패널입니다.패널은 매우 높은 해상도 (131dpi) 를 가지고있어 쉽게 세밀한 패턴을 표시 할 수 있습니다.이중 안정성 특성상 EPD 패널은 업데이트에 전력이 거의 필요 없으며 이미지를 유지하려면 전력이 필요하지 않습니다.
특징
1a-Si TFT 액티브 매트릭스 전자 종이 디스플레이 (EPD)
2. 세 가지 색상 지원: 흰색, 검은색, 빨간색
3해상도: 250 x 122
4초저전력 소비
5- 초대 광대 관점 - 180° 가까이
6- 아주 얇고 가벼워요
7. SPI 인터페이스
8RoHS를 준수합니다
| 일반 정보 항목 | 내용 |
| 화면 크기 |
2.13인치 |
| 표시 모드 | 액티브 매트릭스 EPD |
| 표시 해상도 | 122 ((H) × 250 ((V) 픽셀 |
| 활동 영역 | 23.705 ((H) x48.55 ((V) mm |
| 픽셀 피치 | 0.1940.3 x 0.194.2 ((131dpi) |
| FPL (전면 laminate) | 스펙트라 레드 20 |
| 윤곽 차원 | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| 무게 | 4.1g |
| 논리 공급 전압 | 3.0V 전형적 |
| 작동 온도 | 0°C ~ +50°C |
| 저장 온도 | -25°C ~ +60°C |
| 인터페이스 | SPI |
| 준수 | REACH 및 RoHS 준수 |
적용
전자적 선반 라벨 시스템
핀 정의
핀1, NC 연결되지 않습니다
핀2, GDR/O/Power MOSFET 드라이버 제어, 이 핀은 N 채널 MOSFET 게이트 드라이브 제어입니다.
핀 3, RESE / I / 부스터 제어 입력, 이 핀은 제어 루프의 현재 감각 입력입니다.
핀4, NC 다른 NC 핀과 연결하지 마십시오
핀 5, VDHR / C / 콘덴시터. 이 핀은 양성 게이트 운전 전압 및 VSH2에 대한 전원 공급 핀입니다. 안정 콘덴시터는 VSH2와 GND 사이에 연결되어야합니다.
핀 6, TSCL / O / I2C 디지털 온도 센서 인터페이스 시계 핀
핀 7, TSDA / I / O / I2C 디지털 온도 센서 데이터 핀과의 인터페이스
핀 8, BS / I / VSS, 이 핀은 패널 인터페이스를 설정합니다.
PIN9, BUSYN / O / 장치 바쁜 신호, 이 핀은 바쁜 상태 출력 핀입니다. 바쁜 상태가 높을 때, 칩의 작동은 중단되지 않아야 하며 명령은 보내지 않아야 합니다.
핀10, RSTN / I / 시스템 리셋, 이 핀은 리셋 신호 입력입니다.
핀11, D/C/I/ 이 핀은 데이터 / 명령 제어
핀12, CSB / I / 이 핀은 칩 선택입니다.
핀13, SCL / I / 일련 통신 시계 입력
핀 14, SDA / I / 일련 통신 데이터 입력/출력.
핀15, VDDIO / P / 인터페이스 논리 핀 I / O를위한 전력. 그것은 VCI와 연결되어야합니다.
핀16, VCI / P / 칩에 대한 전원 공급
PIN17, GND / P / 지상
핀18, VDDD / C / 내부 규제 출력 VDD와 GND 사이에 콘덴시터를 연결해야 합니다.
PIN19, VPP / P / OTP 프로그래밍에 필요한 전원 공급 장치
핀20, VSH / C / 이 핀은 양성 소스 운전 전압입니다. 안정 콘덴시터는 VSH와 GND 사이에 연결되어야합니다.
Pin21, VGH / C / A 안정 콘덴시터는 VGH와 GND 사이에 연결되어야 합니다.
PIN22, VSL / C / 이 핀은 VCOM에 대한 부정적인 소스 운전 전압과 전원 공급 핀입니다. VSL과 GND 사이에 안정 콘덴시터가 연결되어야합니다.
Pin23, VGL / C / A 안정 콘덴서 VGL와 GND 사이에 연결되어야 합니다.
핀24, VCOM / C / 이 핀은 VCOM 운전 전압입니다. VCOM와 GND 사이에 안정 콘덴시터를 연결해야 합니다.
3가지 색상 EPD 2.13인치 스크린2.13" 전자 잉크 ESL 디스플레이그림

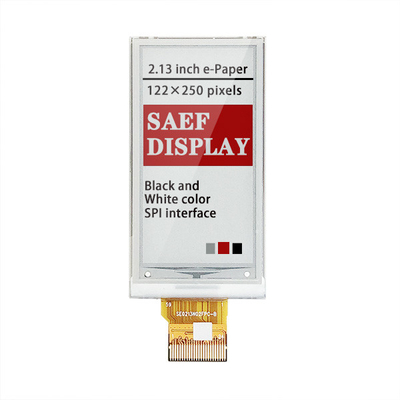

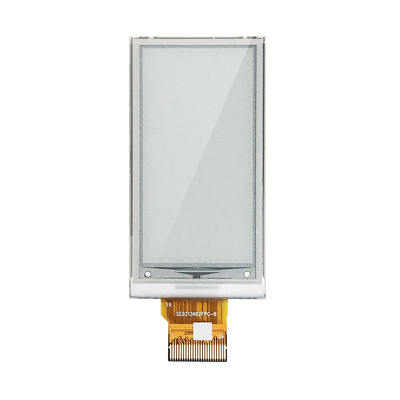

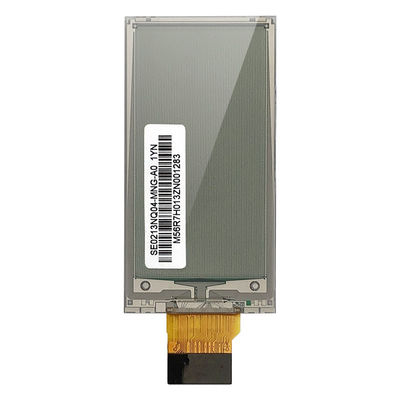

3가지 색상 EPD 2.13인치 스크린2.13" 전자 잉크 ESL 디스플레이제품 이미지
