제품 상세 정보:
|
| 제품: | ESL 디스플레이 2.13 | 결의: | 122x250 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 능동형 매트릭스 전기영동 디스플레이(AM EPD) | 색상: | 흑백 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 29.2*59.2*1.14mm |
| 활동 영역: | 23.70*48.55mm | 핀 번호: | 24개 핀 |
| 인터페이스: | SPI | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | ISO9001 전자 선반 라벨 디스플레이,EPD 모듈 전자 선반 라벨 디스플레이,2.13 인치 ESL 디스플레이 |
||
ESL 디스플레이 2.13 인치, EPD 2.13 인치 화면 설명
SAEF 기술 SFEPD213H-7004A01는 인터페이스와 참조 시스템 설계가 있는 액티브 매트릭스 전자 피광 디스플레이 (AM EPD) 이다.디스플레이는 1 비트 흰색과 검은색 전체 디스플레이 기능에서 이미지를 표시 할 수 있습니다.2.13 ̊ 활성 영역은 122x250 픽셀을 포함합니다. 모듈은 게이트 버퍼, 소스 버퍼, MCU 인터페이스,타이밍 제어 논리, 오시일레이터, DC-DC, SRAM, LUT, VCOM. 모듈은 전자 선반 라벨 (ESL) 시스템과 같은 휴대용 전자 장치에서 사용할 수 있습니다.
특징
122×250 픽셀 디스플레이
백색 반사율 30% 이상
8 이상의 콘트라스트 비율:1
초 넓은 관점
초저전력 소비
순수 반사 모드
2차원 안정성 디스플레이
상업용 온도 범위
풍경, 초상화 모드
고장 반 반등 표시면
- 초저전류 깊은 수면 모드
✓ 칩 디스플레이 RAM
∆ 파동 형태는 칩 상의 OTP에 저장되거나 MCU에 의해 작성될 수 있습니다.
사용 가능한 연쇄 주변 장치 인터페이스
✓ 칩 상의 오시레이터
VCOM, 게이트 및 소스 구동 전압을 생성하기위한 칩 부스터 및 규제 제어
내장 온도 센서
| 일반 정보 항목 | 내용 |
| 화면 크기 | 2.13인치 |
| 표시 모드 | 액티브 매트릭스 EPD |
| 표시 해상도 | 122 ((H) × 250 ((V) 픽셀 |
| 활동 영역 | 23.7 (H) × 28.55 (V) mm |
| 픽셀 피치 | 0.181 ((H) × 0.181 ((V) |
| 픽셀 구성 | 직사각형 |
| 윤곽 차원 | 29.2 ((H) × 59.2 ((V × 1.14 ((D) mm |
| 무게 | 4.1g |
| 논리 공급 전압 | 3.0V 전형적 |
| 작동 온도 | 0°C ~ +50°C |
| 저장 온도 | -25°C ~ +60°C |
| 인터페이스 | SPI |
| 준수 | REACH 및 RoHS 준수 |
적용
전자적 선반 라벨 시스템
핀 정의
핀1, NC 다른 NC 핀과 연결하지 마십시오
핀2, GDR/O/N 채널 MOSFET 게이트 드라이브 제어
PIN3, RESE / I / 제어 루프에 대한 전류 감지 입력
핀4, NC 다른 NC 핀과 연결하지 마십시오
핀 5, VDHR / C / 양성 소스 드라이버 전압
핀 6, TSCL / O / I2C 디지털 온도 센서 인터페이스 시계 핀
핀 7, TSDA / I / O / I2C 디지털 온도 센서 데이터 핀과의 인터페이스
핀 8, BS/I/Bus 인터페이스 선택 핀 (5-4번 참고)
PIN9, BUSYN / O / Busy 상태 출력 핀 (5-3 참고)
핀 10, RSTN / I / 리셋 신호 입력.
핀11, D/C / I / 데이터 / 명령 제어 핀 (5-2 참고)
핀12, CSB / I / 칩 선택 입력 핀 (5-1 참고)
핀13, SCL / I / 세리얼 클럭 핀 (SPI)
핀14, SDA / I / Serial Data 핀 (SPI)
핀15, VDDIO / P / 인터페이스 논리 핀에 대한 전원 공급. 그것은 VDD와 연결되어야 합니다
핀16, VDD / P / 칩에 대한 전원 공급
PIN17, GND / P / 지상
핀18, VDDD / C / 코어 논리 전원 핀 VDDD는 VDD에서 내부적으로 조절 될 수 있습니다.
PIN19, VPP / P / OTP 프로그래밍에 필요한 전원 공급 장치
핀20, VSH / C / 양성 소스 구동 전압 2
PIN21, VGH / C / 양성 게이트 구동 전압
PIN22, VSL / C / 음 원자 구동 전압
PIN23, VGL / C / - 게이트 운전 전압
PIN24, VCOM / C / VCOM 구동 전압
I = 입력 핀, O = 출력 핀, I/O = 양방향 핀 (입출력), P = 전력 핀, C = 콘덴시터 핀
참고 5-1: 이 핀은 MCU에 연결되는 칩 선택 입력입니다. CSB가 낮게 당겨질 때만 MCU 통신을 가능하게 합니다.
참고 5-2: 이 핀은 4-waya SPI 모드에서 MCU에 연결되는 데이터 / 명령 제어 핀입니다. 핀이 높게 당겨지면 SDA에서 데이터가 데이터로 해석됩니다. 핀이 낮게 당겨지면SDA의 데이터는 명령으로 해석됩니다..
참고 5-3: 이 핀은 바쁜 상태 출력 핀입니다. 바쁜 상태가 높을 때, 칩의 작동은 중단되어서는 안되며, 명령어를 보내서는 안 됩니다.칩은 바지 핀을 높게 설정할 때 - 출력 표시 파형 - OTP와 프로그래밍 - 디지털 온도 센서와 통신
참고 5-4: 버스 인터페이스 선택 핀
BS 상태 MCU 인터페이스
L 4선 직렬 주변 인터페이스 (SPI)
H 3선 직렬 주변 인터페이스 (SPI) - 9비트 SP

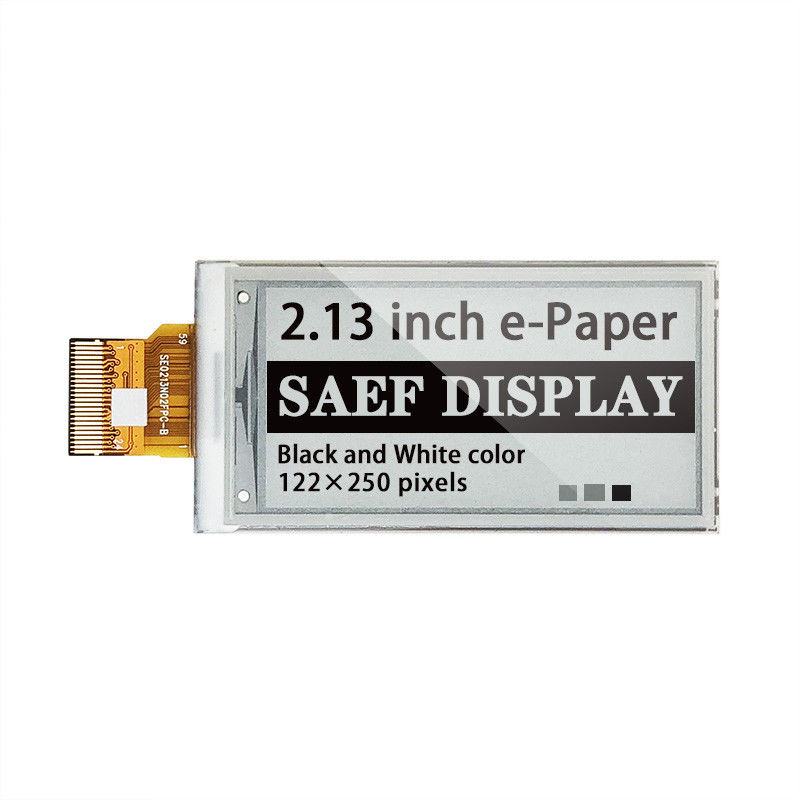

ESL 디스플레이 2.13 인치, EPD 2.13 인치 화면 제품 도면

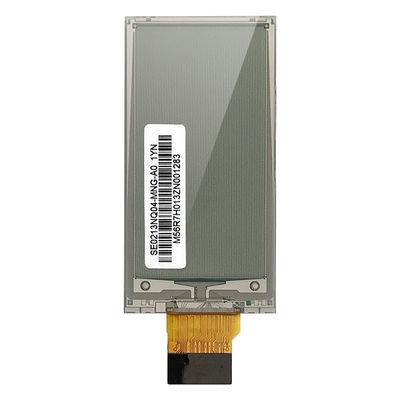

ESL 디스플레이 2.13 인치, EPD 2.13 인치 화면 제품 이미지
