제품 상세 정보:
|
| 제품: | TFT LCD 디스플레이 | 화면 크기: | 13.3인치(대각선) |
|---|---|---|---|
| 해결: | 1920(H) x 1080(V) 풀 HD | 명도: | 1000cd/m²(니트), 고휘도 |
| 인터페이스: | 2레인 eDP(내장형 DisplayPort) 1.2 | 터치스크린(CTP): | PCAP(투영 정전 용량 방식), 유리-유리 |
| 작동 온도: | -20°C ~ +70°C(넓은 온도) | 시야각: | 85°/85°/85°/85°(모든 방향) |
| 색역: | 72% NTSC(일반) | 패널 유형: | TFT LCD, 일반적으로 검정색, IPS |
| 주요 용도: | 산업용 HMI, 의료기기, POS | 규정 준수: | REACH, RoHS, 할로겐 프리 |
| 강조하다: | 13.3인치 FHD TFT LCD,1000니트 PCAP 터치스크린,eDP PCAP 터치스크린 |
||

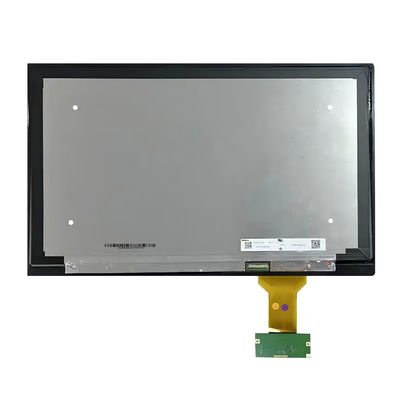

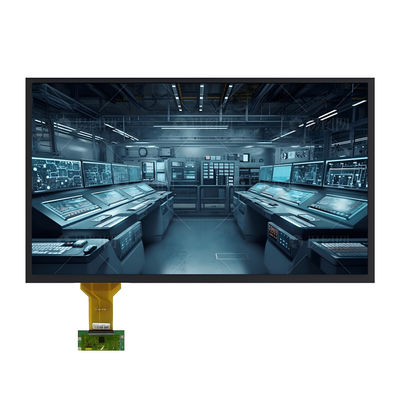

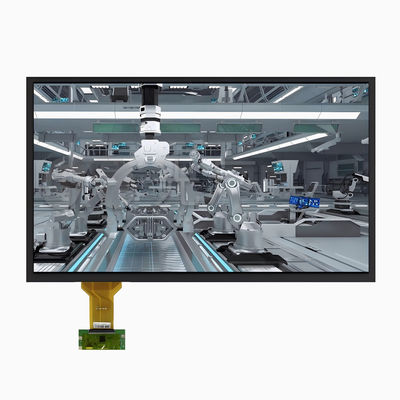

130.3인치 FHD 산업 TFT LCD 모듈. 1000 니트, eDP 1.2, PCAP 터치 스크린
SFTO1330SM-7208A3CT2: 까다로운 산업 및 인터랙티브 애플리케이션을 위해 설계된 고성능 13.3인치 FHD TFT LCD 모듈
세이프 테크놀로지 리미티드SFTO1330SM-7208A3CT2, 프리미엄 13.3인치 TFT LCD 모듈으로 풀 HD (1920x1080) 명확성, 예외적인 1000-nit 밝기, 그리고 강력한 용량 투사 (PCAP) 터치 스크린을 결합합니다.신뢰성을 위해 처음부터 설계, 이 모듈은 현대적인2차선 eDP 1.2 인터페이스그리고 원활하게-20°C ~ +70°C온도 범위입니다.미국과 유럽첨단 인간-기계 인터페이스 (HMI), 의료 진단 장비, 산업용 제어판 및 시각 성능, 내구성,그리고 원활한 통합은 협상할 수 없습니다..
전문적인 디자인에 대한 중요한 요구 사항을 해결하는 것:
가혹하고 높은 환경 빛에서 우수한 가독성:최고 밝기1000 니트그리고반사 방지 (6H 경도는) 표면 처리이 디스플레이는 밝은 공장 조명이나 간접 햇빛 아래에서도 선명하고 반짝이지 않는 시각을 보장하며 산업 및 야외 인접 환경에서 공통된 과제를 해결합니다.
간소화된 고속 시스템 통합:통합된eDP (임베디드 디스플레이 포트) 인터페이스간편하고 낮은 지연 시간 디지털 연결을 제공하여 EMI 문제를 줄이고 기존 LVDS에 비해 PCB 레이아웃을 단순화합니다.이 현대적인 인터페이스는 신뢰성 및 현대 SBC와 임베디드 프로세서와의 호환성으로 인해 새로운 디자인에서 점점 더 선호됩니다..
까다로운 환경 을 위한 견고 한 건축:넓은 작동 온도를 넘어서 모듈은 엄격한240시간 신뢰성 테스트(고온/ 습도, 열순환, 진동) 및 특징±8kV 공기 방출 ESD 보호.화학적으로 강화된 유리 덮개 렌즈 (≥6H 강도)PCAP 터치 스크린에 스크래치와 충격에 저항합니다.
고밀도 터치 상호 작용:The프로젝션 용량 (PCAP) 터치 스크린멀티 터치 제스처를 지원합니다 (구성 가능), ≥85%의 빛 전달과 함께 훌륭한 광적 명확성을 제공합니다.I2C, USB 또는 UART인터페이스 및 유연성3.3V 또는 5V수술
신뢰성 있고 오래 지속되는 조명:고효율 LED 백글라이트 시스템은 전용 일정한 전류 보드에 의해 구동되며,501000시간그리고 광대 범위의 PWM 디밍 (100Hz~1.6KHz) 을 통해 최적의 전력 관리와 주변 빛에 적응할 수 있습니다.
다음 세대의 제품으로 이상적입니다:
산업 자동화 및 HMI (독일/미국 초점):제어 시스템, PLC 인터페이스 및 태양광으로 읽을 수 있는 신뢰할 수 있는 터치 상호 작용을 필요로 하는 테스트 벤크 장비
의료 및 건강 관리 장치:환자를 모니터링하고 진단 영상 디스플레이 및 높은 밝기, 명확성 및 강력한 터치 입력이 중요한 수술 장비에 적합합니다.
판매점 및 인터랙티브 키오스크:소매 POS, 셀프 서비스 터미널, 디지털 사이니지 등에 적합합니다. 생동감 넘치는 영상과 내구적이고 사용자 친화적인 터치가 필수적입니다.
안전 기술: 공급자 가 아니라 파트너
프로토타입 제작에 대한 비용없는 사용자 정의:다른 터치 스크린 구성 (예를 들어 다른 컨트롤러, 인터페이스) 또는 터치 없는 버전이 필요합니까?우리는 당신의 정확한 프로토타입 사양에 맞게 유연하고 최소한의 사용자 정의 옵션을 제공합니다, 당신의 발달 주기를 가속화합니다.
전체 생태계 지원이 모듈은 우리의 선택적A/D 드라이버 보드(HDMI를 eDP로 변환) 또는 우리의 통합LED 드라이버/인버터 보드, 완전한 디스플레이 서브 시스템을 제공하여 엔지니어링 오버헤드를 줄입니다.
글로벌 시장에 대한 타협하지 않는 준수:이 제품은EU RoHS (2011/65/EU & 2015/863), REACH, 그리고 할로겐이 없습니다., 시장 진출을 원활하게 보장독일, 유럽 연합, 북미.
기술 보증 및 행동 요청
품질 및 보증:제조된 것ISO9001:2015인증을 받은 시스템이며1년 전용 보증.
전문가 를 위한 책:우리는 완전한 문서를 제공합니다: 데이터 시트, 기계 도면 (DXF), 인터페이스 핀아웃, 전력 순서 지침 및 정확한 통합을 가능하게하는 타이밍 사양.
평가용 표본을 요청합니다:초대합니다.엔지니어, 제품 설계자, 조달 전문가SFTO1330SM-7208A3CT2를 평가합니다.오늘 우리의 기술 판매 팀과 연락하여 샘플을 요청하거나 사용자 정의 요구 사항을 논의하거나 자세한 프로젝트 요금을 받으십시오.성능과 신뢰성, 전문가 지원으로 비교할 수 없는 가치를 제공하는 디스플레이 솔루션을 위해 세이프와 파트너십을 맺습니다.
기계적 차원
절대 최대 등급
| 매개 변수 | 기호 | 미네 | 맥스 | 단위 |
| 작동 온도 | TOP | +20 | +70 | °C |
| 저장 온도 | TST | -30 | +80 | °C |
| 작동 환경 습도 | 뛰어 | - | 90 | % RH |
| 저장 습도 | Hst | - | 90 | % RH |
| 열 방출 요구 사항 | 트리스 | 15 | °C | |
TFT LCD 모듈 전기 특성
|
매개 변수 |
기호 | 등급 |
단위 |
||
| 미니 | TYP | 맥스 | |||
| 전원 공급 장치 입력 전압 | VDD | 3.0 | 3.3 | 3.6 | V |
| 전원 공급 전류 | IDD | - | - | - | mA |
|
LED 드라이버 전원 공급 장치전압 |
HVDD | 2.7 | 24 | V | |
|
LED 드라이버 전원 공급 장치전류 |
IHVDD | 20 |
- |
mA | |
| LED 전력 소비 | PLED | 2.7 | W | ||
| 양성 입력 문압 | VIT+ | +100 | mV | ||
| 마이너스 출력 임계 전압 | VIT- | -100 | mV | ||
| 입력차등 공통 모드 전압 | Vcom | TBD | V | ||
백라운드 라이트 단위 특성
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 공급 전압 | VBL | 5 | 12.0 | 37 | V |
|
전원 공급 전류빛 |
ILED | 6 |
- |
25 | mA |
| 뒷등 전원 공급 | PLED | 0.18 | - | 5.55 | W |
| 변조된 빛 신호 전압 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 밝기 조절 의무 비율 | 의무 | 1 | - | 100 | % |
| 밝기 조절 주파수 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 고전압 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 저전압 | VCNTL | 0 | - | 0.6 | V |
| LED 수명 | - | 40,000 | 50,000 | - | h |
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | CABC_ EN / NC | - | CD용으로 예약 |
| 2 | H_GND | P | 하이 스피드 라운드 |
| 3 | 경로1_N | 난 | 신호 연결 경로 1 |
| 4 | 경로1_P | 난 | 실제 신호 연결 경로 1 |
| 5 | H_GND | P | 하이 스피드 라운드 |
| 6 | 경로0_N | 난 | 신호 연결 경로 0 |
| 7 | 경로0_P | 난 | 실제 신호 연결 경로 0 |
| 8 | H_GND | P | 하이 스피드 라운드 |
| 9 | AUX_CH_P | 난 | 진정한 신호 보조 채널 |
| 10 | AUX_CH_N | 난 | 보완 신호 보조 채널 |
| 11 | H_GND | P | 하이 스피드 라운드 |
| 12 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 13 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 14 | NC | 난 | LCD 제조업체용으로 예약 |
| 15 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 16 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 17 | HPD | 오 | HPD 신호 핀 |
| 18 | LED-1 | P | 백라이트 바닥 |
| 19 | LED-2 | P | 백라이트 바닥 |
| 20 | LED-3 | P | 백라이트 바닥 |
| 21 | LED-4 | P | 백라이트 바닥 |
| 22 | BL_ ENABLE | 난 | 백라이트 켜고 끄는 |
| 23 | BL_PWM_DIM | 난 | 시스템 PWM |
| 24 | SCL/NC | - | LCD 제조업체용으로 예약 |
| 25 | SDA/NC | - | LCD 제조업체용으로 예약 |
| 26 | BL_PWR | P | 백라이트 전력 |
| 27 | BL_PWR | P | 백라이트 전력 |
| 28 | BL_PWR | P | 백라이트 전력 |
| 29 | BL_PWR | P | 백라이트 전력 |
| 30 | NC | - | LCD 제조업체용으로 예약 |
CTP 사양
| 분류 | 매개 변수 | 사양 |
|
일반 |
구조 | 커버 글래스 + DITO 글래스 |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 |
≥6H (펜실 경화) |
|
| 빛 전달 속도 | ≥85% | |
| 작동 온도 | -20°C ~ +70°C, RH ≤85% | |
| 저장 온도 | -30°C ~ +80°C, RH ≤85% | |
|
전기 |
인터페이스 | IIC / USB / UART |
| 터치 IC | IL12511 | |
| 전원 공급 전압 (VDD) |
3.3V 또는 5V (선택) |
|
|
호스트 저항 (SDA/SCL) |
메인보드에서 구성할 수 있습니다. |
|
| 환경 | 운영 조건 | 안개/지상수에서 작동합니다 |
|
표면 속성 |
표면 잉크 | 자외선 방지 |
| 표면 처리 | 반등 (무스: 10%) | |
| LCD-TP 라미네이션 | OCA (광적으로 선명한 접착제) | |
| 준수 | 물질적 표준 | RoHS 및 할로겐 없는 적합성 |
