제품 상세 정보:
|
| 제품: | 2.0은 " TFT LCD 패널 표시장치로 조금씩 움직입니다 | 결의안: | QVGA 240x320 도트 |
|---|---|---|---|
| 구동기 집적회로: | ST7789V IC 또는 동등물 | 터치 스크린: | (주문형인) 터치 스크린 없이 |
| 커버 글라스 차원: | 주문형입니다 | 뷰잉 방향: | 12 시 |
| 개요는 흐려집니다.: | 38.5(W) Ｘ 52.05(L) Ｘ 2.95(T) 밀리미터 | 활성 영역: | 30.60 Ｘ 40.80 밀리미터 |
| 인터페이스: | (주문형인) MCU / SPI / RGB | 연결: | FPC 접속구의 형태 |
| 핀 번호: | (주문형인) 51개 핀 | 표면 휘도: | 250 cd/m2(nits) |
| 동작 전압: | 2.8 Ｖ | 백라이트 타입: | 백색 LED |
| 주도하는 수명: | 40,000 시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 240x320 TFT LCD 디스플레이,TFT LCD 디스플레이 QVGA,ST7789V QVGA TFT 디스플레이 240x320 |
||
TFT LCD 패널 표시장치 2.0은 " ST7789V IC TFT LCD와 QVGA 240x320 TN 타입 TFT로 조금씩 움직입니다
TFT LCD 2.0 인치 기술인 2.0 " TFT 240x320
SF-TC200L-8939A-N TFT LCD 모듈은 2.0 " 인치 대각 크기 세로 방향 인쇄 QVGA 240x320 옥외 전광판입니다, SF-TC200L-8939A-N LCD 모듈이 MCU / SPI / RGB 인터페이스를 지원합니다. 인터페이스는 주문형입니다. SF-TC200L-8939A-N 모델은 38.5(W) Ｘ 52.05(L) Ｘ 2.95(T) 밀리미터의 모듈 치수와 30.60 Ｘ 40.80 밀리미터의 활성 영역 크기를 가지고 있는 중입니다.
SF-TC200L-8939A-N은 모듈에 ST7789V 또는 동등한 구동기 집적회로 제어기와 통합되고 2.6V에서부터 3.3V.까지 그것의 논리 공급 전압 범위가 표준값은 2.8V입니다. 표면 휘도는 250 cd/m2 (니트스) 입니다. 이 모델은 -20에서 70도 작동 온도와 -30에서 80도 저장 임시를 가지고 있습니다.
모델은 넓게 있었고 휴대용 장치에서 Ｄ, 포스 터미널, 현금 독자, 임베디드 시스템, 홈 오토메이션, GPS, 의학 장비, 산업적인 장치, 고급 품질과 화려한 이미지에서 TFT 디스플레이를 요구하는 보안 장비를 사용합니다.
| 제품 : | 2.0 " 인치 TFT 엘시디 판넬 디스플레이 | 결의안 : | QVGA 240x320 도트 |
|---|---|---|---|
| 구동기 집적회로 : | ST7789V IC 또는 동등물 | 터치 스크린 : | (주문형인) 터치 스크린 없이 |
| 커버 글라스 차원 : | 주문형입니다 | 뷰잉 방향 : | 12 시 |
| 개요는 흐려집니다. 다음 | 38.5(W) Ｘ 52.05(L) Ｘ 2.95(T) Mm | 활성 영역 : | 30.60 Ｘ 40.80 밀리미터 |
| 조화시키세요 : | (주문형인) MCU / SPI / RGB | 연결 : | FPC 접속구의 형태 |
| 핀 번호 : | (주문형인) 51개 핀 | 표면 휘도 : | 250 Cd/m2(nits) |
| 동작 전압 : | 2.8 Ｖ | 백라이트 타입 : | 백색 LED |
| LED 수명 : | 40,000 시간 | 순응성 : | 순응한 한계와 로에스 |
핀 정의
Pin1, 국민 총수요, 땅
Pin2-3, VCI, 전력 공급 2.8V 전압
Pin4-5, IOVCC, 전원 공급기 2.8V/1.8V 전압
Pin6, IM3, 정합 모드를 선택하십시요
Pin7, IM2, 정합 모드를 선택하십시요
Pin8, IM1, 정합 모드를 선택하십시요
Pin9, IM0, 정합 모드를 선택하십시요
Pin10, 리셋, LCM 리셋 입력 신호
칩 선택 신호를 위한 입력 핀인 Pin11, CS
Pin12, RS, 레지스터 선택 신호
Pin13, WR, 기록 스트로브 신호 입력 핀
Pin14, RD, 리드 스트로브 신호 입력 핀
Pin15, 수직 동기 신호, 수직 동기 신호
Pin16, HSYNC, 수평 동기 신호
Pin17, 인에이블, 입력 데이터 인에이블 제어
각각 그것을 샘플링하기 위한 Pin18, DOTCLK, 클럭 신호
Pin19, SDA, 직렬 입력 신호
Pin20-37, DB0-DB17, 디스플레이 데이터 입출력
Pin38, TE, 맹렬한 효과 출력
Pin39, SDO, 리드 스트로브 신호 입력 핀
Pin40, PWM

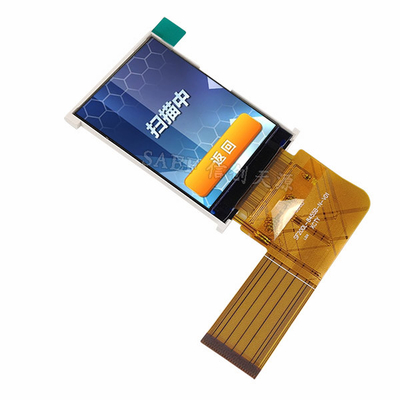

TFT LCD 2 인치 그림인 2 TFT 240x320

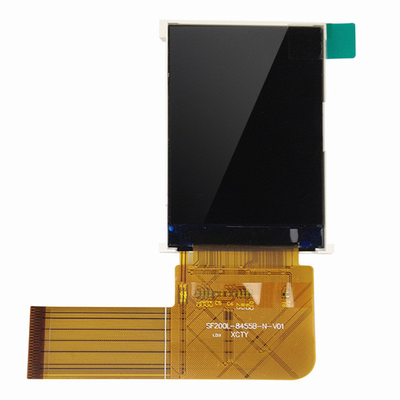

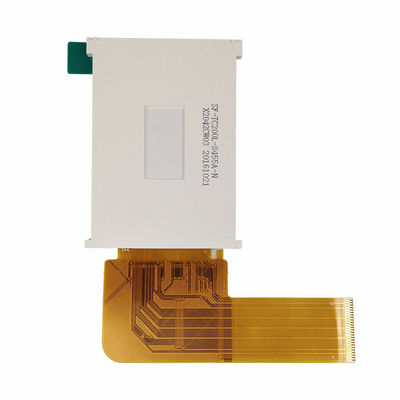

TFT LCD 2 인치 제품 이미지인 2 TFT 240x320
