제품 상세 정보:
|
| 제품: | IPS TFT LCD 3.97" | 결의: | 480x800 도트 |
|---|---|---|---|
| 드라이버 IC: | NT35512SH 또는 동급 | 개요는 흐려집니다.: | 57.14 x 96.85 x 1.95mm |
| 터치 화면: | 없이 | 커버 글라스 차원: | 맞춤형 |
| 관측 방향: | 모든 관점 (IPS) | 인터페이스: | MIPI는 조화시킵니다 |
| 연결: | 접속구의 형태 | 핀 번호: | 24개 핀 |
| 표면 휘도: | 420cd/m2(니트) | 백라이트 타입: | 백색 LED |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 3.97 인치 TFT LCD 디스플레이 한계,로에스 480x800 TFT LCD 디스플레이,한계 디스플레이 TFT LCD 480x800 |
||
4인치 TFT DSI MIPI 480x800 IPS LCD 디스플레이 모듈 NT35512SH 2.8V
3.97인치 480x800 TFT LCD
SF-TC397B-8275A-N TFT LCD 모듈은 3.97 ′′ 직사각형 크기의 초상화 모드 480x800 풀 컬러 디스플레이입니다. 이 모듈은 모듈에 NT35512 컨트롤러와 통합되어 MIPI 인터페이스를 지원합니다.SF-TC397B-8275A-N 모델은 57의 모듈 크기를 가지고 있습니다.14 x 96.85 x 1.95 mm 및 51.84 x 86.4 mm의 활성 면적 크기 SF-TC397B-8275A-N 모델이 널리 사용되었습니다d 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치, 높은 품질의 TFT 화면을 필요로하는 보안 장비.
| 제품: | IPS TFT LCD 3.97인치 | 결의: | 480x800 점 |
|---|---|---|---|
| 드라이버 IC: | NT3204SH 또는 동등한 | 오프라인 Dim.: | 57.14 × 96.85 × 1.95mm |
| 터치 화면: | 아니 | 커버 유리 크기: | 사용자 정의 |
| 관측 방향: | 모든 관점 (IPS) | 인터페이스: | MIPI 인터페이스 |
| 연결: | 커넥터 타입 | 핀 번호: | 24 핀 |
| 표면 밝기: | 420 Cd/m2 (nit) | 백라이트 타입: | 흰색 LED |
| LED 수명: | 401000시간 | 준수: | REACH 및 RoHS 준수 |
핀 정의
핀1, MIPI_TCN, DSI-CLK 시계 신호
핀2, MIPI_TCP, MIPI_TCP
핀3, GND, 지상
핀 4, MIPI_TDN0, DSI-D0 데이터 신호
PIN5, MIPI_TDP0, DSI-D0+ 데이터 신호
핀 6, GND, 지상.
핀 7, MIPI_TDP1, DSI-D1+ 데이터 신호
핀 8, MIPI_TDN1, DSI-D1 데이터 신호
핀 9, GND, 지상.
핀10, NC
핀11, NC
핀12, GND, 지상
핀13 NC
핀 14, NC
핀 15, GND, 지상.
핀16, VDD18_PMU, 전원 공급 1.8V-2.8V
핀 17, NC
핀18, LRSTBLCM 재설정 입력
핀19, NC
핀20, LPTE,찢기 효과 출력
핀21, VDD28_PMU, 전원 공급 2.8V
핀22, GND, 지상
핀23, VLED_P, LED 애노드
핀24, VLED_N, LED 카토드
4인치 480x800 TFT LCD 도면

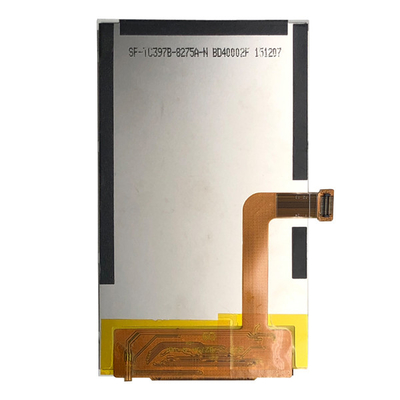

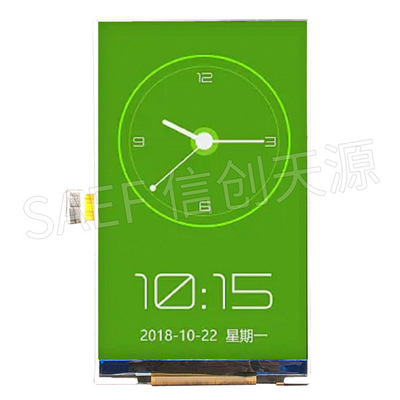

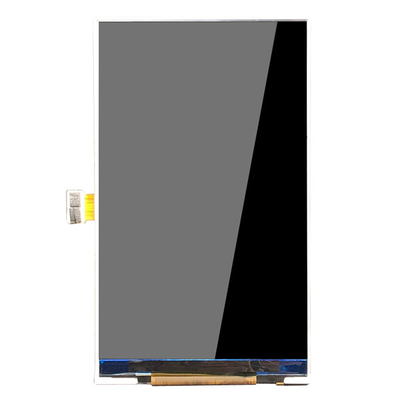

4인치 480x800 TFT LCD 실제 제품 이미지
공장 시설 및 인증서
