제품 상세 정보:
|
| 제품: | TFT LCD 디스플레이 3.5" | 결의: | 320x480 도트 |
|---|---|---|---|
| 드라이버 IC: | ILI9488 또는 동급 | 터치 화면: | 레지스티브 터치 옵션 |
| 커버 글라스 차원: | 맞춤형 | 관측 방향: | 12시 |
| 개요는 흐려집니다.: | 55.26 (W) x 84.69 (L) x 2.1 (T) mm | 활동 영역: | 48.96 x 73.44mm |
| 인터페이스: | MCU 16비트(맞춤형) | 연결: | 용접 (특정화 할 수 있습니다) |
| 핀 번호: | 44 핀 (개인화 할 수 있습니다) | 표면 휘도: | 200cd/m2(니트) |
| 공급 전압: | 3.2 Ｖ | 백라이트 타입: | 백색 LED |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 16Bits TFT LCD 디스플레이,초상화 TFT LCD 디스플레이,LED 백라이트 TFT 320x480 |
||
TFT LCD 디스플레이 3.5 인치 320x480 초상화 TN 타입 ILI9488 MCU 16 비트 3.2V 흰색 LED 백라운드 라이트
3.5" TFT 320x480, TFT LCD 3.5인치 설명
SF-TC350H-9934A-N TFT LCD 모듈은 3.5?? 인치 직선 크기 HVGA 초상화 모드 320x480 풀 컬러 디스플레이, SF-TC350H-9934A-N은 저항 터치 스크린이있는 다른 버전이 있습니다.모델 번호는 SF-TC350H-9934A-T입니다.이 모듈은 MCU 16비트 인터페이스를 지원합니다. SF-TC350H-9934A-N 모델은 모듈 크기가 55.26 ((W) x 84입니다.69 ((L) x 2.1 T) mm, 활동 영역 크기는 48.96 x 73.44 mm입니다.
SF-TC350H-9496G-T는 모듈에 ILI9488 컨트롤러와 통합되어 있으며, 논리 공급 전압은 2.6V에서 3.4V까지 다양하며, 일반적인 값은 3.2V입니다.
표면 밝기는 200 cd/m2 (Nits) 이다. 포트레트 모드로 사용하거나 밝기를 조정하고 싶다면 더 많은 기술 지원을 위해 저희에게 문의하십시오.표면 밝기는 1000 cd/m2 (nit) 로 달성 할 수 있습니다.이 모델은 널리 사용되고 있습니다.d 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치, 높은 품질의 TFT 화면을 필요로하는 보안 장비.
| 제품: | TFT LCD 디스플레이 3.5" | 결의: | 320x480 점 |
|---|---|---|---|
| 드라이버 IC: | ILI9488 또는 동등한 | 터치 화면: | 레지스티브 터치 옵션 |
| 커버 유리 크기: | 사용자 정의 | 관측 방향: | 12시 |
| 오프라인 Dim.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | 액티브 영역: | 48.96 × 73.44mm |
| 인터페이스: | MCU 16비트 (개인화) | 연결: |
용접 (자격화 할 수 있습니다) |
| 핀 번호: | 44 핀 (개인화 할 수 있습니다) | 표면 밝기: | 200 Cd/m2 ((nits) |
| 공급 전압: | 3.2V | 백라이트 타입: | 흰색 LED |
| LED 수명: | 401000시간 | 준수: | REACH 및 RoHS 준수 |
핀 정의
핀 1, LED A, LED 애노드
핀2, LED6K, LED 카थो드
핀3, LED5K, LED 카소드
핀4, LED4K, LED 카소드
핀 5, LED3K, LED 카थो드
핀 6, LED2K, LED 카소드
핀 7, LED1K, LED 카थो드
핀 8, GND, 지상.
핀 9, LED7K (NC), 열어
핀10, VCI, 전원 공급 2.8V 전압
핀11, IOVCC, 전원 공급 2.8V/1.8V 전압
칩 선택 신호를 위한 PIN12, /CS, 입력 핀.
핀13, /WR, 스트로브 신호 입력 핀을 기록합니다.
핀14, RS, 신호를 선택하세요
핀15, RD, 스트로브 신호 입력 핀을 읽어
핀 16 / 리셋, LCM 리셋 입력 신호
핀 17, NC, 열어
핀18, NC, 열어
핀19~핀34, D15-D0, 디스플레이 데이터 I/O
핀35, IM0/NC, 열립니다.
핀36, IM1/NC, 열어
핀37, FMARK, 찢기 효과 출력 핀 MCU를 프레임 쓰기로 동기화, S / W 명령으로 활성화.
핀38, LED8K (NC), 열어
PIN39, GND, 지상
핀40, XL ((NC), 열어
핀41, YD (NC), 열어
핀42, XR (NC), 열어
핀43, YU(NC, 열립니다.
핀44, GND, 지상

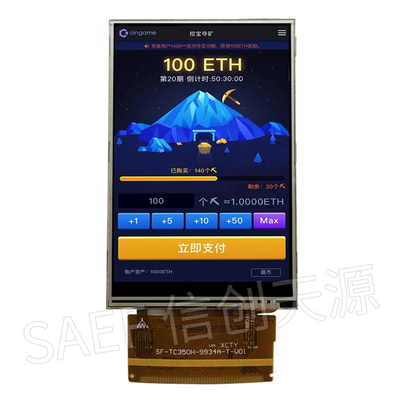

3.5" TFT 320x480, TFT LCD 3.5인치 그림

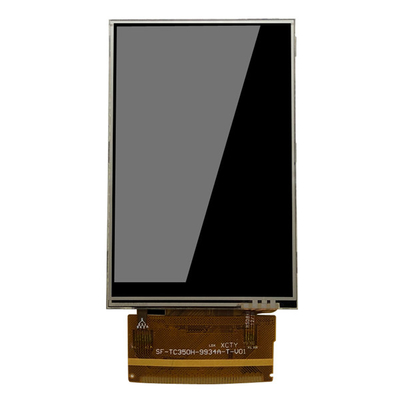

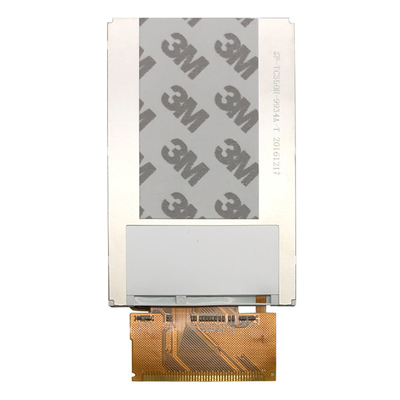

3.5" TFT 320x480, TFT LCD 3.5인치 제품 이미지
