제품 상세 정보:
|
| 제품: | 3.5인치 TFT LCD(CTP 포함) | 화면 크기: | 3.5인치(대각선) |
|---|---|---|---|
| 해결: | 320(RGB) x 480픽셀(HVGA) | 명도: | 300cd/m²(일반) |
| 인터페이스: | MCU 병렬(8/16비트) 및 SPI(3/4선) | 터치스크린: | PCAP(투영 정전식), 5점 터치 |
| 디스플레이 드라이버 IC: | ILI9488 | 터치 컨트롤러 IC: | FT6336U |
| 작동 온도.: | -20 ° C ~ +70 ° C | 시청 방향: | 12시 |
| 명암비: | 500:1(일반) | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 3.5 인치 TFT LCD,PCAP 터치스크린이 있는 TFT LCD,320x480 TFT LCD |
||

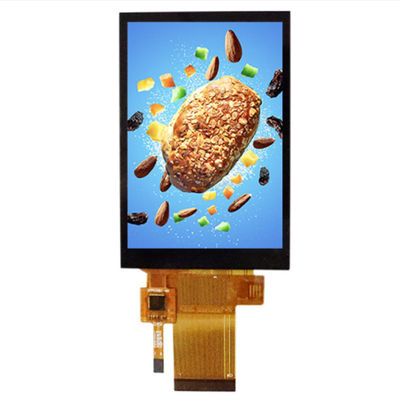

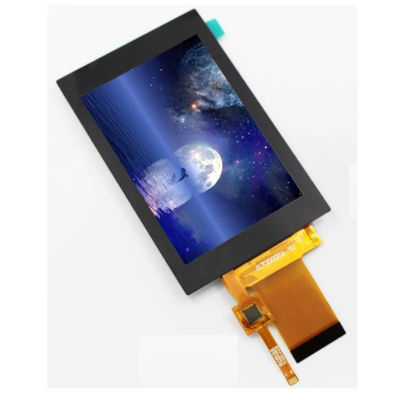

SFTO350PY-7118ACT: 인터랙티브 임베디드 시스템을 위한 PCAP 터치 기능이 통합된 3.5인치 TFT LCD 모듈
세이프 테크놀로지 리미티드SFTO350PY-7118ACT, 다재다능하고 반응력 있는35인치 TFT LCD 모듈날카로운 HVGA (320x480) 디스플레이와 강력한프로젝션 용량 (PCAP) 터치 스크린.ILI9488디스플레이 컨트롤러와FT6336U터치 IC,이 모듈은 두 가지의 지원과 함께 비교할 수 없는 인터페이스 유연성을 제공합니다MCU 평행 (8080 시리즈) 및 SPI통신을 위해 설계되었습니다산업 온도 범위 (-20°C ~ +70°C)그리고 밝은 300nit 출력으로, 그것은미국과 유럽차세대 HMI, 휴대용 의료기기, 스마트 소매 단말기 및 직관적인 터치 상호 작용이 중요한 IoT 제어판을 개발합니다.
인터랙티브 애플리케이션의 특정 디자인 장애물을 해결하기 위해 설계되었습니다.
최적의 호스트 호환성을 위한 이중 인터페이스 유연성:이 모듈의 특징은구성 가능한 호스트 인터페이스엔지니어들은 그들의 시스템에 최적의 연결을 선택할 수 있습니다.16비트 병렬 MCU 인터페이스응용프로세서 (application processor) 가 구동하는 복잡한 그래픽 사용자 인터페이스 (GUI) 또는 핀 저장 장치SPI 인터페이스GPIO가 프리미엄 인 간단한 마이크로 컨트롤러 (MCU) 를 위해. 이것은 외부 레벨 전환기 또는 브릿지 칩의 필요성을 제거하여 BOM 및 PCB 레이아웃을 단순화합니다.
신뢰성 있는 PCAP 기술로 프리미엄 터치 경험:통합된PCAP 터치 스크린 (FT6336U)멀티 터치 제스처를 지원하고, 직접 유리 접착으로 우수한 명확성을 제공하고, 표면 오염 물질에 저항하는 현대적이고 내구적인 사용자 인터페이스를 제공합니다.전용 I2C 인터페이스와 별도의 터치 FPC(CTP_SDA/SCL)그리고 인터럽트 핀은 소프트웨어 통합을 단순화하고 저전력 터치 센싱을 가능하게 합니다.
가독성을 위한 우수한 광학 성능:균형 잡힌300nit 밝기그리고5001 대조 비율, 디스플레이는 대부분의 실내 및 제어 된 조명 환경에서 명확한 시야를 보장합니다.12시 전망 방향휴대용 및 패널에 장착된 장치에서 가장 일반적인 수직 장착 방향에 최적화됩니다.
까다로운 사용 사례를 위한 견고한 디자인:이 모듈은 오래 지속될 수 있도록 만들어졌습니다.환경 신뢰성 테스트LED 백라일 라이트 시스템은 일반적인 수명401000시간, 상업 및 산업용 용도로 장기적인 성능을 보장합니다.
간소화된 전력 아키텍처디지털 논리용 별도의 전원 핀(IOVCC: 1.8V)그리고 아날로그 디스플레이(VCC: 2.8V)정밀한 전력 순서 및 관리를 허용하여 전체 시스템 전력 최적화 및 안정성에 도움이 됩니다.
다음 분야에 대한 매력적인 사용자 인터페이스를 만드는 데 이상적입니다.
산업용 인간 기계 인터페이스 (HMI):컨트롤 패널, 공장 장비 인터페이스 및 테스트 스테이션에 반응형, 장갑 호환 (厚手套モード) 터치 스크린과 명확한 디스플레이 피드백이 필요합니다.
휴대용 의료 및 진단 장치:휴대용 모니터, 환자 데이터 입력 단말기 및 부드럽고 청소 가능한 유리 표면과 신뢰할 수있는 터치가 필수적인 휴대용 스캐너에 적합합니다.
스마트 홈 및 빌딩 자동화:고급 온도 조절 장치, 보안 시스템 패널, 직관적이고 현대적인 사용자 경험을 요구하는 가전 인터페이스에 적합합니다.
소매업과 호텔업:판매점 (POS) 시스템, 셀프 서비스 키오스크 및 주문 터미널에서 속도와 사용자 참여가 중요합니다.
안전 기술: 맞춤형 인터랙티브 솔루션의 파트너
표준 구성 이상:이 모델은 통합 PCAP와 함께 제공되지만 프로젝트가 고유한 요구를 가지고 있음을 이해합니다.다른 터치 기술 (Resistive/RTP), 터치 없는 버전, 사용자 정의 FPC 길이 또는 특정 커넥터?우리는 이 3.5인치 플랫폼을 여러분의 기계적, 전기적, 그리고 기능적인 요구사항에 맞게 조정하기 위해 낮은 MOQ로 종합적인 커스터마이징 서비스를 제공합니다.
성장 과정 의 힘 을 높여주는 것:우리는 완전한 디자인 지원을 제공합니다. 상세한 핀 할당 테이블, 인터페이스 타이밍 다이어그램, 켜기 순서 지침, 디스플레이와 터치 컨트롤러의 초기화 코드.이것은 통합 위험을 줄이고 시장에 대한 시간을 가속화합니다..
글로벌 배포를 위한 품질과 준수:제조된 것ISO9001:2015인증된 품질 관리 시스템, 모듈은EU RoHS 및 REACH환경 지침에 따라유럽 및 북미 시장, 인증 프로세스를 단순화합니다.
기술 보증 및 엔지니어의 다음 단계
신뢰성 의 기초 에 세워진 것:각 모듈은MIL-STD-105E에 따른 AQL 검사, 양량 생산에 대한 일관된 품질과 성능을 보장합니다.
자신감 있는 통합을 위해 설계되었습니다.우리는 정확한 기계적 도면 (2D / 3D) 과 전기적 사양을 제공하여 제품 디자인에 완벽하게 적합합니다.
기술 평가 요청:초대합니다.임베디드 시스템 엔지니어, 제품 관리자 및 조달 전문가SFTO350PY-7118ACT를 평가합니다.우리의 기술 판매 팀과 연락하여 샘플을 요청하고, 귀하의 특정 응용 프로그램 요구 사항을 논의하거나 다가오는 프로젝트에 대한 사용자 정의 옵션을 탐구하십시오.세이프와 파트너십을 맺고 고급 기능과 검증된 신뢰성, 그리고 여러분의 시각에 완벽하게 맞는 유연성을 결합한 디스플레이 솔루션을 활용합니다.
- 네
기계적 차원
PIN 인터페이스 정의
| 핀 번호 | 기호 | 기능 |
| 1 | XL | 왼쪽 줄을 만져 |
| 2 | YU | 상부 회로에 만져 |
| 3 | XR | 오른쪽 끝선을 만져 |
| 4 | YD | 아래줄을 만져 |
| 5 | GND | 토지 |
| 6 | IOVCC | 전원 공급원 1.8V |
| 7 | VCC | 전원 공급 2.8V |
| 8 | FMARK | 프레임 동기화 신호 |
| 9 | CS | 칩 선택 입력 핀 (활동 낮은) |
| 10 | RS | 데이터와 명령어 선택 핀을 동시에 표시합니다. |
| 11 | WR/SPI_SCL | 8080 MCU 병렬 인터페이스 / SCL 핀에 Serial Clock로 적기 활성화 |
| 12 | 연구 및 개발 | 8080 MCU 평행 인터페이스에서 읽기 활성화 |
| 13 | SPI_SDA | 직렬 데이터 입력/출력 양방향 핀 |
| 14 | SPI_SDO | 일련 데이터 출력 |
| 15 | 재설정 | 외부 리셋 입력 |
| 16 | GND | 토지 |
| 17-32 | DB0-DB15 | MCU 평행 인터페이스 데이터 버스 |
| 33 | LEDA | LED 뒷등 (애노드) |
| 34-36 | LEDK | LED 뒷등 (카토드) |
| 37 | GND | 토지 |
| 38 | IM0 | 인터페이스 모드를 선택 |
| 39 | IM1 | 인터페이스 모드를 선택 |
| 40 | IM2 | 인터페이스 모드를 선택 |
DC 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 아날로그 공급 전압 | VDD | 2.4 | 2.8 | 3.3 | V |
| 디지털 공급 전압 | VDDI | 1.65 | 1.8 | 3.3 | |
| 입력 신호 전압 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
LED 백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| LED 전류 | IL | - | 90 | 120 | mA |
| LED 전압 | VL | - | 2.8 | 3.2 | V |
| 작동 LED 수명 | HR | 30000 | 40000 | - | 1시간 |
광학적 특성
| 항목 | 기호 | 조건 | 분 | 종류 | 맥스 | 단위 | |
| 흰색 밝기 (중심) | Lv |
Θ=0 정상 관람 각 IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| 반응 시간 | Tr+Tf | -- | 20 | 40 | ms | ||
| 콘트라스트 비율 | CR | -- | 500 | -- | -- | ||
|
색상 염색성(CIE1931) |
흰색 | Wx | 0.292 | 0.307 | 0.322 | ||
| 와이 | 0.312 | 0.327 | 0.342 | ||||
|
관점 |
호르 |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
보 |
ᄋ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| 밝기 균일성 | 평균 | Θ=0 | 80 | 90 | -- | % | |
| 색상 범주 | NTSC | Θ=0 | 57 | 60 | -- | % | |
| 최적의 시선 방향 | 12 0'Clock | ||||||
