TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스

TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스
TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스 TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스 TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스 TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스 TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스

큰 이미지 :  TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스

제품 상세 정보:
원래 장소: 센즈헨 / 중국
브랜드 이름: SAEF
인증: ISO9001 / ISO14000
모델 번호: SF-TC240H-8944B-T
문서: SF-TC240H-8944B-T_Specifica...on.pdf
결제 및 배송 조건:
최소 주문 수량: 3 PC
가격: the lowest market price guaranteed
포장 세부 사항: 표준 수출 패키지
배달 시간: 1-5주
지불 조건: L/C, T/T, 웨스턴 유니온, 페이팔
공급 능력: 달 당 3000K PC

TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스

설명
제품: 2.4 TFT로 조금씩 움직이세요 터치 스크린: 레지스티브 터치 패널 (RTP)
결의: 240x320 QVGA 커버 글라스: 없이(맞춤형)
관측 방향: 12시 인터페이스: MCU/RGB/SPI
핀 번호: 48핀 연결: 납땜
표면 휘도: 350 cd/m2 LED 수명: 40,000시간

이 항목에 대해 SF-TC240H-8944B-T



콤팩트한 형식 요소에서 생동감 넘치는 시각 경험을 제공하기 위해 설계된 240x320 QVGA 해상도의 2.4인치 TFT LCD 디스플레이를 소개합니다. 이 디스플레이는 MCU/RGB 인터페이스를 갖추고 있습니다.다양한 마이크로 컨트롤러 및 시스템에 대한 다재다능한 연결 옵션을 제공합니다..



주요 특징:

  • 크기와 해상도: 2.4인치 화면과 240x320 QVGA 해상도, 디스플레이는 명확하고 선명한 시각을 제공하여 다양한 응용 프로그램에 이상적입니다.휴대용 장치에서 임베디드 시스템으로.
  • 터치 기능: 통합된 저항성 터치 화면으로 직관적인 사용자 상호 작용이 가능하며 사용자가 화면의 콘텐츠를 쉽게 탐색하고 상호 작용 할 수 있습니다.
  • 다재다능한 인터페이스: MCU / RGB 인터페이스는 다양한 마이크로 컨트롤러와 호환성을 보장하며 프로젝트에 원활한 통합을 허용합니다.
  • 높은 색상 깊이: 화면 은 다양한 색상 을 표시 할 수 있으며, 그래픽, 이미지, 텍스트 가 생생 하고 상세 하게 표시 될 수 있습니다.
  • 컴팩트 디자인: 디스플레이의 작은 크기는 휴대용 장치 및 공간 제한 응용 프로그램에 적합합니다.



응용 프로그램:

  • 휴대용 장치, 로봇, 소비자 전자제품 및 자동화 시스템 등 다양한 응용 분야에 이상적입니다.
  • 사용자 친화적인 인터페이스를 통해 프로젝트를 향상시키고자 하는 개발자와 취미가 있는 사람들을 위해 완벽합니다.

TFT LCD 디스플레이의 편리함과 유용성을 경험하세요.그리고 시각적으로 매력적이고 기능적인 디자인으로 여러분의 프로젝트를 다음 단계로 끌어올립니다.프로토타입이나 상업용 제품을 개발하든, 이 디스플레이는 필요한 성능과 신뢰성을 제공합니다.



특징



제품: 20.4인치 TFT 터치 화면: 레지스티브 터치 패널 (RTP)
결의: 240x320 QVGA 덮개 유리 (자격화)
관측 방향: 12시 인터페이스: MCU/RGB
핀 번호: 48pin 연결: FPC 타입 연결
표면 밝기: 250 Cd/m2 LED 수명: 401000시간



FAQ:

Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.

Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산에 대해 4-6 주. 디자인 된 제품에 대해, 카운터 도면 제안에 대해 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인시 시험 운행/대량 생산에 5~6시간

Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 확인을 위해 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 롯데입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.

Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.

Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.

Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인 후 대량 생산은 승인 된 샘플을 따릅니다.

Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.

Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 작은 양으로 새로운 주문으로 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 전화를 포함하여 해결책을 논의 할 수 있습니다..




외부 차원


TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스 0TFT LCD 디스플레이 2.4 "인치 240x320 QVGA MCU/RGB 인터페이스 1



인터페이스 핀 정의



아니죠 PIN 이름 I/O 설명
1 YU 터치 패널 핀
2 XL 터치 패널 핀
3 YD 터치 패널 핀
4 XR 터치 패널 핀
5 GND 토지
6 VCI 전원 공급 2.8V 전압
7 VDD3 전원 공급 2.8V/ 1.8V 전압
8 VDD3_P(NC) - 열기
9 BC_CTRL (NC) - 열기
10 BC (NC) - 열기

11

TE

MPU와 프레임 쓰기를 동기화하기 위해 찢어지는 결과 핀,S/W 명령에 의해 활성화 됩니다. 이 핀이 활성화 되지 않을 때, 이 핀낮아

12-29 DB17-DB0 I/O 데이터 I/O 표시
30 SDA I/O 일련 입력 신호
31 DOTLCK RGB 인터페이스 동작을 위한 점 시계 신호
32 ENABLE RGB 인터페이스 동작을 위한 데이터 활성화 신호
33 HSYNC 직선 수평 동기화 신호
34 VSYNC 프레임 수직 동기화 신호
35 RDX 스트로브 신호 입력 핀을 읽어
36 WRX 스트로브 신호 입력 핀을 입력
37 DCX 레지스터 선택 신호
38 CSX 칩 선택 신호의 입력 핀
39 재설정 LCM 재설정 입력 신호
40 IM0

네 번째 페이지를 참조하십시오, MCU 인터페이스 모드를 선택

41 IM1
42 IM2
43 IM3
44 LED_A LED 아노드
45 LED_K1 LED 카थो드
46 LED_K2 LED 카थो드
47 LED_K3 LED 카थो드
48 LED_K4 LED 카थो드





LED 백라이트 특성



항목 기호 미니 TYP 맥스 UNIT

테스트

조건

공급 전압 Vf 3.0 3.2 3.4 V if=80mA
공급 전류 만약 - 80 - mA -
역전압 Vr - - 5 V -
전력 소모 Pd - 288 - mW -
LCM에 대한 광대성

-

- 350 - Cd/m2 if=80mA
LCM에 대한 통일성 - 80 - - % if=80 mA
백라이트 색상 흰색

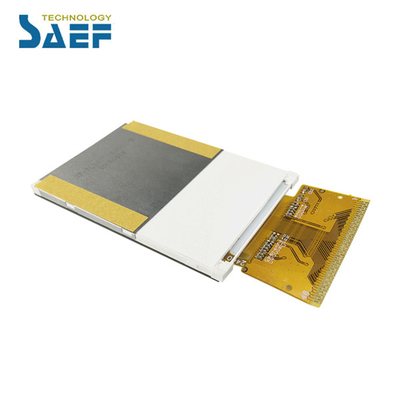

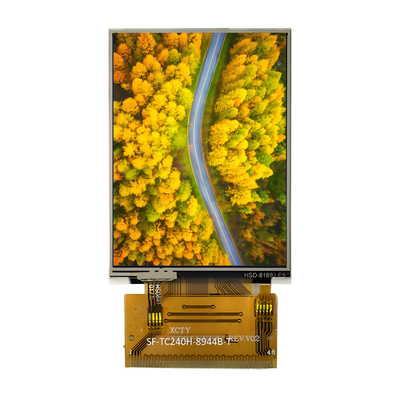

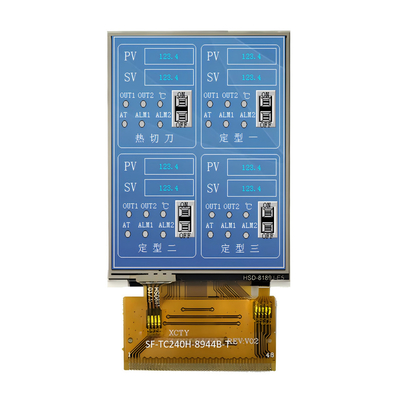

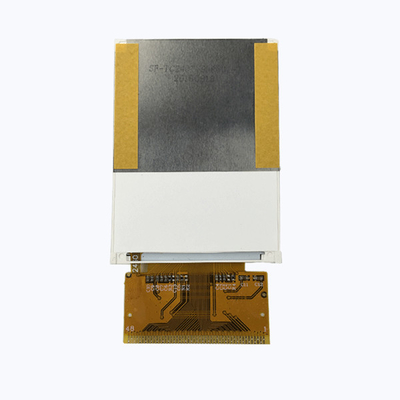

제품 이미지
