제품 상세 정보:
|
| 제품: | 1.77인치 TFT 디스플레이 | 터치 화면: | 옵트오시날 |
|---|---|---|---|
| 결의: | 128x160 | 커버 글라스 차원: | 맞춤형 |
| 관측 방향: | 12:00 | 인터페이스: | 8비트 |
| 핀 번호: | 20개 핀 | 연결: | 납땜 |
| 표면 휘도: | 250 cd/m2 | LED 수명: | 40,000시간 |
| 운영 임시: | -20°C ~ +70°C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 작은 TFT LCD 모듈,128x160 TFT LCD 모듈,1.77 인치 TFT LCD 모듈 |
||
177인치 TFT LCD 디스플레이 MPU 8비트 128x160제품 설명
SF-TS177H-8784A-N1.77인치 초상화 모드128x160 점 해상도를 가진 TFT LCD 모듈. MPU 8 비트 인터페이스를 지원합니다. 휴대용 장치, 의료 장치 및 기타 작은 크기의 소비자 전자제품에 널리 사용됩니다.그의 TFT LCD 모듈은 ILI9163V IC (ST7735 IC와 호환) 로 내장되어 있습니다. 아날로그 (Vcc) 공급 전압은 2.6V에서 3.3V까지, 일반적인 값은 2.8V입니다.이 모듈은 반등 표면 패널을 가지고 있습니다12시 방향, 회색 스케일 반전 6시.
SF-TS177H-8784A-N모듈은 포트레이트 모드 TFT-LCD입니다. 그리고 그것은 또한 레지스티브 터치 스크린 옵션에 사용할 수 있습니다.SF-TS177H-8784A-T작업 온도는 -20°C에서 +70°C이며 저장 온도는 -30°C에서 +80°C입니다.
| 제품: | 1.77인치 TFT 디스플레이 | 터치 화면: | 선택적 |
|---|---|---|---|
| 결의: | 128x160 | 커버 유리 크기: | 사용자 정의 |
| 관측 방향: | 12:00 | 인터페이스: | Mpu 8 비트 |
| 핀 번호: | 20 핀 | 연결: | 용접 |
| 표면 밝기: | 250 Cd/m2 | LED 수명: | 401000시간 |
| 작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
TFT LCD 디스플레이 1.77 인치 D파는 것
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LED | 오 | LED 카थो드 |
| 2 | LED+ | 오 | LED 아노드 |
| 3 | GND | 난 | 토지 |
| 4 | VDD | 난 | 전원 공급 2.8V 전압 |
| 5 | NC | - | 열어 두세요 |
| 6 | NC | - | 열어 두세요 |
| 7 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 8 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 9 | RS | 난 | 레지스터 선택 신호 |
| 10 | /WR | 난 | 스트로브 신호 입력 핀을 입력 |
| 11 | /RD | 난 | 스트로브 신호 입력 핀을 읽어 |
| 12~19 | DB7-DBO | I/O | 데이터 I/O 표시 |
| 20 | GND | 난 | 토지 |
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성 (VDD=2.8V,Ta=25°C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |

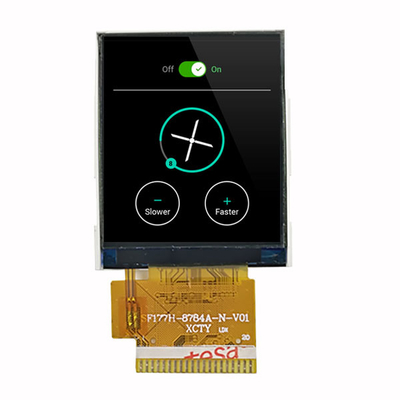

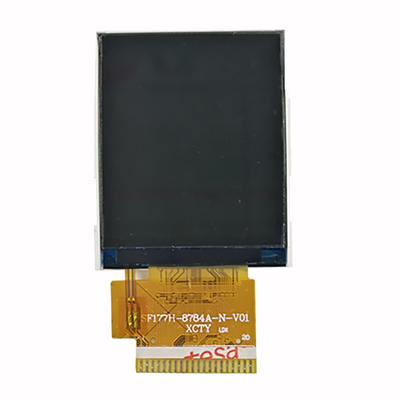

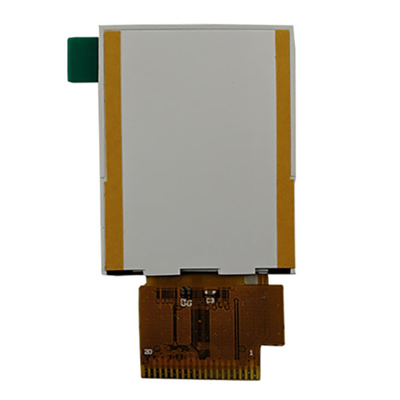

1.77인치 TFT LCD 디스플레이 제품 이미지
