제품 상세 정보:
|
| 표시 크기: | 4.3 인치 (480 × 272) | 디스플레이 밝기: | 1000 CD/m² (햇빛 읽기 가능) |
|---|---|---|---|
| 패널 기술: | IPS(평면 내 스위칭) | 색상 깊이: | 1,670만 가지 색상 |
| 대비율: | 10001 (유례적) | 관점: | 85 ° 모든 방향 (CR≥10) |
| 터치 기술: | I2C 용량 성 (G+G 구조) | 운영 임시: | -35 ° C ~ +85 ° C (산업 범위) |
| 인터페이스: | RGB 24 비트 병렬 | 드라이버 IC: | ST7283 (Ram-Less Architecture) |
| 백라이트: | 16 주도 가장자리 조명 (4 × 4 시리즈) | 순응성: | Rohs/Reach, 할로겐 프리 |
| ESD 보호: | ± 8kV 공기 / ± 4kV 접촉 (IEC 61000-4-2) | 특별 특징: | 글러브/습식 터치지지, IP65 옵션 |
| 강조하다: | 4.3인치 산업용 TFT LCD 디스플레이,ips 전기 용량 터치 스크린,480x272 해상도 산업용 디스플레이 |
||
가혹한 환경을 위한 산업용 4.3" TFT LCD
SFTO430HD-7338A-CT는 독일 산업 자동화 및 미국 의료 기기를 위해 설계된 정전 용량 방식 터치(PCT)를 갖춘 고휘도 IPS 패널을 통합합니다. 1000 cd/m² 휘도와 85° 시야각으로 다음과 같은 환경에서 햇빛 가독성을 제공합니다.
주요 기술 사양
| 매개변수 | 최소 | 일반 | 최대 | 조건 |
|---|---|---|---|---|
| 전력 소비 | - | 40mA | - | 2.8V에서 전체 백색 |
| 응답 시간(GtG) | - | - | 40ms | 흑백 전환 |
| 터치 감도 | 0.5mm | - | 2mm | 장갑 작동 |
| 진동 저항 | 10Hz | - | 55Hz | 1.5mm 진폭, XYZ 축 |
| LED 수명(L70) | 25k 시간 | 40k 시간 | - | Ta=25°C |
화학 강화 유리: 6H 연필 경도(DIN 58196)
밀봉 접착: AIR/OCA/OCR 라미네이션 옵션은 습기 침투 방지
충격 보호: ISTA 3A 인증 포장(60cm 낙하 테스트)
의료 등급 CTP: EN 60601-1 준수, 장갑 호환 FT5446 컨트롤러
간섭 없음: 85% 투과율, ≤2% 신호 손실
백라이트 최적화: 2.8V 순방향 전압(최대 80mA)
절전 모드: 배터리 구동 시스템의 경우 <1μA 대기 전류
| 산업 | 주요 사용 사례 |
|---|---|
| 독일 기계 | CNC 제어 패널, 로봇 HMI |
| 미국 의료 | 휴대용 진단 모니터 |
| 운송 | 철도 대시보드 디스플레이 |
| 에너지 | 태양광 인버터 상태 패널 |
▸ EU: RoHS 2011/65/EU, REACH 부속서 XVII, EN 62368-1
▸ 미국: FCC Part 15B
▸ 품질: AQL 0.65 샘플링, 0 데드 픽셀 정책
기계적 치수
제품 정보
| 항목 | 사양 | 단위 |
| LCD 크기 | 4 . 3 ” | 인치 |
| 패널 유형 | IPS |
- |
| 해상도 | 480xRGBx272 | 픽셀 |
| 디스플레이 모드 | 일반적으로 검정색 |
- |
| 색상 수 | 16.7M |
- |
| 시야 방향 | 모두 |
- |
| NTSC | 50% |
- |
| 명암비 | 1000 |
- |
| 휘도 | 1000 | cd/m2 |
| 모듈 크기 | 67.20(H)x105.5(V)x2.92(D) | mm |
| 패널 활성 영역 | 95.04X53.86 | mm |
| 픽셀 피치 | 0.198x0.198 | mm |
| 픽셀 배열 | RGB 스트라이프 | |
| 무게 | TBD | g |
| 드라이버 IC | ST7283 |
- |
| 드라이버 IC RAM 크기 | RAM 미만 | 비트 |
| 광원 | 1 6 LED 칩 |
- |
| 인터페이스 | RGB 24BIT |
- |
|
작동 온도 |
-30~+80 | ℃ |
| 보관 온도 | -35~+85 | ℃ |
CTP 사양
| 범주 | 매개변수 | 사양 |
|
일반 |
구조 | 커버 유리 + ITO 센서 유리(G+G) |
| 커버 렌즈 강화 | 화학적으로 강화됨 | |
| 커버 렌즈 표면 경도 | ≥6H(연필 경도) | |
| 광선 투과율 | ≥85% | |
| 작동 온도 | -30℃ ~ +80℃, ≤90% RH | |
| 보관 온도 | -35℃ ~ +85℃, ≤90% RH | |
|
전기적 |
인터페이스 | I2C |
| 터치 IC | FT5446 | |
| 전원 공급 전압(VDD) | 2.8V ~ 3.3V | |
| 호스트 저항(SDA/SCL) | 메인 보드에서 구성 가능 | |
|
환경 |
작동 조건 |
안개/표면 물/장갑에서 기능 |
|
표면 속성 |
표면 잉크 | 투명 유형 |
| 표면 처리 | 사용자 정의 가능 | |
| LCD-TP 라미네이션 | AIR, OCA 및 OCR 접착 옵션 | |
| 규정 준수 | 재료 표준 | RoHS 및 할로겐 프리 준수 |
인터페이스 핀 정의
| 핀 번호 | 기호 |
기능 |
| 1 | LEDK | 백라이트 음극 |
| 2 | LED_A | 백라이트 양극 |
| 3 | GND | 접지 |
| 4 | VCC | LCM용 아날로그 전원 공급 장치(2.8V) |
| 5-12 | R0-R7 | 데이터 버스 |
| 13-20 | G0-G7 | 데이터 버스 |
| 21-28 | B0-B7 | 데이터 버스 |
| 29 | GND | 접지 |
| 30 | CLK | RGB I/F의 픽셀 클럭 신호 |
| 31 | DISP | 디스플레이 |
| 32 | HSYNC | RGB I/F의 수평 동기화 신호 |
| 33 | VSYNC | RGB I/F의 수직 동기화 신호 |
| 34 | DEN | RGB I/F DE 모드의 데이터 활성화 신호 |
| 35 | NC | |
| 36 | GND | 접지 |
| 37 | XR | 터치 패널 핀 |
| 38 | YD | 터치 패널 핀 |
| 39 | XL | 터치 패널 핀 |
| 40 | YU | 터치 패널 핀 |
절대 최대 정격
| 항목 | 기호 | 값 | 단위 | 비고 |
| 아날로그 전원 공급 전압 | VDD | -0.3~+4.6 | V |
- |
| 논리 입력 전압 범위 | VIN | -0.3 ~VDDI+0.3 | V |
- |
| 논리 출력 전압 범위 | VO | -0.3 ~VDDI+0.3 | V |
- |
일반 작동 조건
| 항목 | 기호 | 최소 | 일반 | 최대 | 단위 |
| 공급 전압 | VDD | 3.0 | 3.3 | 3.6 | V |
| NVM 공급 전압 | VPP | 7.4 | 7.5 | 7.6 | V |
| 입력 하이 전압 | VIH | 0.7*VDD |
- |
VDD | V |
| 입력 로우 전압 | VIL |
DGND |
- |
0.3*VDD | V |
| 출력 하이 전압 | VOH | VDD-0.4 |
- |
VDD | V |
| 출력 로우 전압 | VOL | DGND |
- |
DGND+0.4 | V |
광학적 특성
| 항목 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 | ||
|
시야 각도 범위 |
왼쪽 | θL |
CR≧10 |
80 | 85 |
- |
도 |
|
| 오른쪽 | θR | 80 | 85 |
- |
||||
| 상단 | θT | 80 | 85 |
- |
||||
| 하단 | θB | 80 | 85 |
- |
||||
|
응답 시간 |
Ton+Toff |
θ=Ф=0˚ |
- |
40 |
ms |
|||
| 명암비 |
CR |
θ=Ф=0˚ |
800 | 1000 |
- |
- |
||
| 휘도 | L | θ=Ф=0˚ | 1000 |
- |
cd/m2 | |||
|
색상 색도(CIE1931) |
흰색 |
Wx |
일반
θ=Ф=0˚ |
0.307 |
- |
|||
| Wy | 0.33 | |||||||
|
빨간색 |
Rx | 0.608 | ||||||
| Ry | 0323 | |||||||
|
녹색 |
Gx | 0.317 | ||||||
| Gy | 0.549 | |||||||
|
파란색 |
Bx | 0.145 | ||||||
| By | 0.138 | |||||||
| 균일성 | UL | θ=Ф=0˚ |
- |
80 |
- |
% | ||

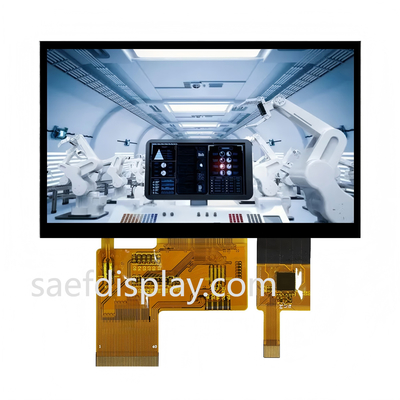

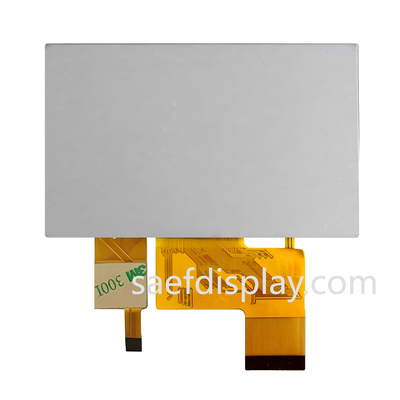

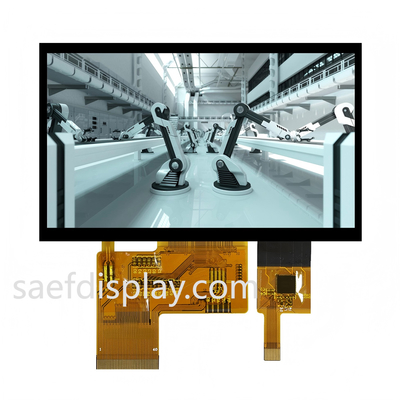

제품 이미지
