제품 상세 정보:
|
키워드: | 21.5인치 산업용 TFT 디스플레이 | 결의: | 1920*1080 화소 |
---|---|---|---|
LCD 크기: | 495.6 x 292.2 x 10.57 (w/o 터치) | 터치와 LCD: | 526 x 324 x 15.16(터치 포함) |
활동 영역: | 476.064(H) x 267.786(V) | LCD 인터페이스: | LVDS |
CTP 인터페이스: | USB | 터치 스크린: | CTP |
표면 휘도: | 1000년 cd/m2 | 운영 임시: | -0°C ~ +50°C |
저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
색상 표시: | 16.7 M | LED 수명: | 30,000 시간 |
인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
** 데이터 시트 다운로드 **

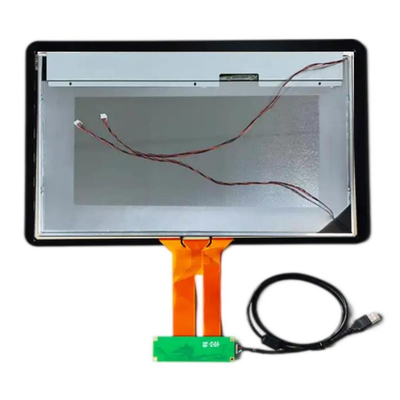

USB 터치 스크린과 함께 태양광 읽기 21.5 인치 TFT LCD 디스플레이를 소개합니다.
산업용으로 특별히 설계된 최첨단 태양광 판독성 21.5인치 TFT LCD 디스플레이를 통해 시각 경험을 향상시킵니다.이 최첨단 디스플레이는 가장 밝은 환경에서도 탁월한 명확성과 가시성을 제공하도록 설계되었습니다., 그것은 야외 응용 프로그램, 키오스크, 제어 패널에 대한 완벽한 선택입니다.
주요 특징:
햇빛에서 읽을 수 있습니다.우리의 첨단 LED 백라이트 기술은 디스플레이가 직접 햇빛 아래에서 선명하고 생동감있게 유지되도록 보장하며 모든 조명 조건에서 원활한 작동을 허용합니다.
터치 기능:통합된 USB 터치 화면은 반응적이고 직관적인 인터페이스를 제공하여 응용 프로그램과의 간편한 상호 작용을 가능하게하고 사용자 경험을 향상시킵니다.
내구성 설계:산업용 소재로 제작된 이 디스플레이는 어려운 조건에 견딜 수 있도록 만들어져 여러분의 프로젝트의 수명과 신뢰성을 보장합니다.
고해상도:FHD 1920*1080 해상도로 선명한 이미지와 생생한 색상을 제공하며, 이 디스플레이는 상세한 그래픽과 데이터 시각화를 위해 완벽합니다.
다재다능한 연결:HDMI를 포함한 여러 입력 옵션으로 장착된 디스플레이는 다양한 장치와 시스템과 호환됩니다.
응용 프로그램:

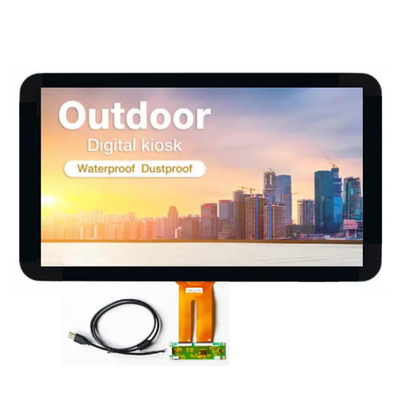

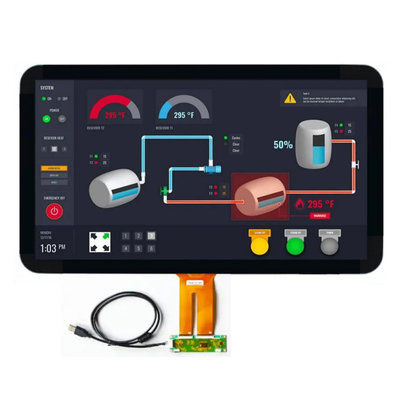

아웃도어 키오스크, 산업 자동화, 교통 시스템 및 소매 환경에 이상적입니다. 우리의 태양광 가독성 TFT LCD 디스플레이는 다양한 분야에서 무한한 가능성에 문을 열어줍니다.
특징:
* 예금 유형
* LVDS 인터페이스
* 고속 반응
* 6비트 (Hi-FRC) 색 깊이, 16.7M 색상 표시
* 장착된 엣지 타입 (LED) 백라이트
* RGB98%와 NTSC45%와 호환됩니다 (NTSC72%도 사용할 수 있습니다)
* 높은 밝기와 대비 비율, 낮은 반사 및 넓은 관점
* DE (데이터 활성화) 만
* Rohs 및 Halogen 무료
* TEO 6.0, ES6.0 준수
* 감마 교정
키워드: | 21.5인치 PCAP TFT 디스플레이 |
결의: | 1920*1080 픽셀 |
LCD 인터페이스: | LVDS |
LCD 크기: | 495.6 X 292.2 X 10.57 밀리미터 (동접) |
터치 LCD: | 526 × 324 × 15.16mm (터치와 함께) |
액티브 영역: | 476.064 ((H) X 267.786 ((V) Mm |
CTP 인터페이스: | USB |
표면 밝기: | 1000 Cd/m2 |
터치 화면: | CTP (프로젝티브 용량 터치 스크린) |
작동 온도: | -10°C ~ +60°C |
저장 온도: | -20°C ~ +60°C |
디스플레이 타입: | IPS 전체 관점 |
콘트라스트 비율 | 1000 |
LED 수명: | 301000시간 |
표면 처리: | 안개 25%, 3H |
표시 색상: | 16.7 M |
인증서: | ISO9001:2015 / ISO1400:2015 |
준수: | REACH 및 RoHS 준수 |
P제1항마지
기계적 도면
디스플레이 핀 정의
1 RxO0- LVDS 음차 데이터 입력 (오드 데이터)
2 RxO0+ 양성 LVDS 미분 데이터 입력 (오드 데이터)
3 RxO1- 음 LVDS 차차 데이터 입력 (오드 데이터)
4 RxO1+ 양성 LVDS 미분 데이터 입력 (오드 데이터)
5 RxO2- LVDS 음차 데이터 입력 (오드 데이터)
6 RxO2+ 양성 LVDS 미분 데이터 입력 (방정 데이터)
7 GND 토지
8 RxOCLK - LVDS 차차 시계 입력값 (오드 클럭)
9 RxOCLK+ 양성 LVDS 차차 시계 입력 (오드 클럭)
10 RxO3- 음수 LVDS 미분 데이터 입력 (오드 데이터)
11 RxO3+ 양성 LVDS 미분 데이터 입력 (방정 데이터)
12 RxE0- LVDS 차차 데이터 입력 (동수 데이터)
13 RxE0+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
14 GND 토지
15 RxE1- 음수 LVDS 미분 데이터 입력 (동수 데이터)
16 RxE1+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
17 GND 토지
18 RxE2- LVDS 음차 데이터 입력 (동수 데이터)
19 RxE2+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
20 RxECLK- LVDS 이차 시계 입력 음수 (동정 시계)
21 RxECLK+ 음 LVDS 차차 시계 입력 (동정 시계)
22 RxE3- 음수 LVDS 미분 데이터 입력 (동수 데이터)
23 RxE3+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
24 GND 지상 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC 연결이 없습니다
28 VDD 전원 공급 입력 전압
29 VDD 전원 공급 입력 전압
30 VDD 전원 공급 입력 전압
PCAB USB 핀 정의
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
공장 시설 및 인증서
예상 용량 (PCAP) 터치
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
